JB/ZQ4187-97分体式高压法兰_接头_液压辅件

主要材质	碳钢或不锈钢
产品特点	弹性好、钢度值低、耐腐蚀、耐高压
试验方法	N/A
出厂试验	100%
测评等级

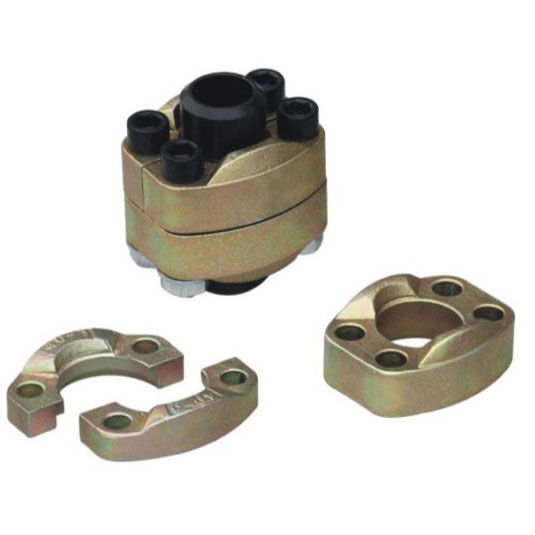

JB/ZQ4187-97分体式高压法兰

品牌：自营

分体式高压法兰JB/ZQ4187-97标准等效采用国际标准ISO6162《液压分体法兰》与美国机动工程师协会标准SAE J518和德国西马克公司标准SN352，尺寸可以互换。

A型

配件名称：1.带槽焊接管 2.对开法兰夹 3.O型圈 4.螺栓

注：订货时请注明钢管外径和壁厚，未注明按JB/ZQ4187-97标准生产

订货示例：公称通径DN50，A型3000PSI系列法兰，法兰A50-3 JB/ZQ4187-97

公称通径		工作压力MPa max	管子最大尺寸Do max	d max	A	T	L	M	螺钉GB70（8.8)	O型密封圈GB3452.1	质量 kg/套
mm	in	工作压力MPa max	管子最大尺寸Do max	d max	A	T	L	M	螺钉GB70（8.8)	O型密封圈GB3452.1	质量 kg/套
3000PSI法兰
15	1/2	21	20	14	17.5	38.1	30	24.3	M8×25	19×3.55	0.32
20	3/4	21	30	20	22.3	47.6	35	32.2	M10×30	25×3.55	0.47
25	1	21	38	28	26.2	52.4	40	38.5	M10×30	32.5×3.55	0.56
32	1¹/₄	21	42	33	30.2	58.7	45	43.7	M10×35	37.5×3.55	0.81
40	1¹/₂	21	48	42	35.7	69.9	50	50.8	M12×35	47.5×3.55	1.10
50	2	21	60	52	42.9	77.8	60	62.8	M12×35	56×3.55	1.39
65	2¹/₂	17.5	76	65	50.8	88.9	70	74.9	M12×40	69×3.55	1.96
80	3	14	89	81	61.9	106.4	80	90.9	M16×45	85×3.55	3.13
100	4	3.5	114	106	77.8	130.2	80	115	M16×50	112×3.55	5.32
125	5	3.5	140	132	92.1	152.4	80	140.5	M16×55	136×3.55	6.16
6000PSI法兰
15	1/2	41	20	14	18.2	40.5	40	24.6	M8×30	19×3.55	0.35
20	3/4	41	30	20	23.8	50.8	45	32.5	M10×35	25×3.55	0.66
25	1	41	38	28	27.8	57.2	50	38.8	M12×40	32.5×3.55	0.93
32	1¹/₄	41	42	33	31.8	66.7	55	44.5	M14×45	37.5×3.55	1.98
40	1¹/₂	41	48	42	36.5	79.4	60	51.6	M16×50	47.5×3.55	2.56
50	2	41	60	52	44.5	96.8	70	67.6	M20×60	56×3.55	5.44
65	2¹/₂	32	89	65	58.7	123.8	75	89.5	M24×8	69×3.55	9.44
80	3	32	114	81	71.4	152.4	80	114.5	M30×100	85×3.55	17.63

B型

配件名称：1.带槽焊接管 2.平面焊接管 3.对开法兰夹 4.整体法兰夹 5.O型圈 6.螺栓 7.螺母

订货示例：公称通径40mm，B型6000PSI系列法兰，法兰B40-6 JB/ZQ4187-97

公称通径		工作压力MPa max	Do max	d max	A	T	L	M	螺母GB6170	螺钉GB70（8.8)	O型密封圈GB3452.1	重量 kg/套
mm	in	工作压力MPa max	Do max	d max	A	T	L	M	螺母GB6170	螺钉GB70（8.8)	O型密封圈GB3452.1	重量 kg/套
3000PSI法兰
15	1/2	21	20	14	17.5	38.1	60	24.3	M8	M8×40	19×3.55	0.42
20	3/4	21	30	20	22.3	47.6	70	32.2	M10	M10×40	25×3.55	0.89
25	1	21	38	28	26.2	52.4	80	39.5	M10	M10×45	32.5×3.55	1.06
32	1¹/₄	21	42	33	30.2	58.7	90	43.7	M10	M10×45	37.5×3.55	1.55
40	1¹/₂	21	48	42	35.7	69.9	100	50.8	M12	M12×50	47.5×3.55	2.05
50	2	21	60	52	42.9	77.8	120	62.8	M12	M12×50	56×3.55	2.70
65	2¹/₂	17.5	76	65	50.8	88.9	140	74.9	M16	M16×60	69×3.55	3.85
80	3	14	89	81	61.9	106.4	160	90.9	M16	M16×70	85×3.55	6.12
100	4	3.5	114	106	77.8	130.2	160	115	M16	M16×80	112×3.55	10.50
125	5	3.5	140	132	92.1	152.4	160	140.5	M16	M16×80	136×3.55	12.11
6000PSI法兰
15	1/2	41	20	14	18.2	40.5	80	24.6	M8	M8×45	19×3.55	0.67
20	3/4	41	30	20	23.8	50.8	90	32.5	M10	M10×50	25×3.55	1.27
25	1	41	38	28	27.8	57.2	100	38.8	M12	M12×65	32.5×3.55	1.92
32	1¹/₄	41	42	33	31.8	66.7	110	44.5	M14	M14×70	37.5×3.55	3.85
40	1¹/₂	41	48	42	36.5	79.4	120	51.6	M16	M16×80	47.5×3.55	4.98
50	2	41	60	52	44.5	96.8	140	67.6	M20	M20×100	56×3.55	10.65
65	2¹/₂	32	89	65	58.7	123.8	150	89.5	M24	M24×120	69×3.55	18.04
80	3	32	114	81	71.4	152.4	160	114.5	M30	M30×140	85×3.55	33.64

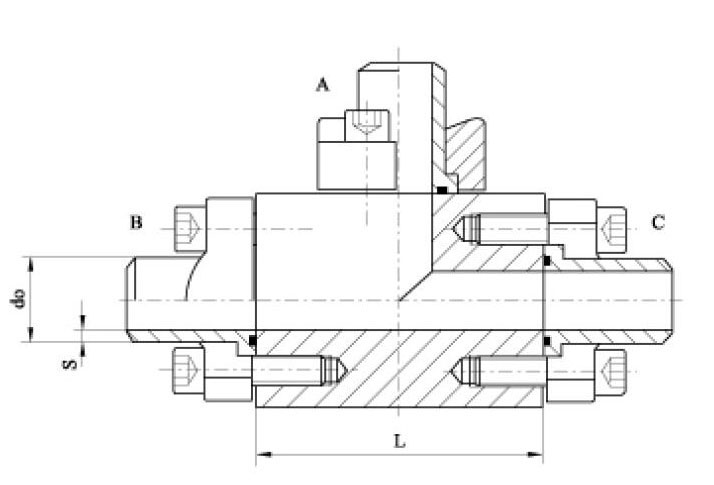

焊接三通配SAE接头

型号	DN	Serie	d0xS	L
ZFV	15	3000 6000	20x2.5 20x3	83 90
ZFV	20	3000 6000	25x3 25x4	95 100
ZFV	25	3000 6000	30x4 30x5	100 115
ZFV	32	3000 6000	38x3 38x6	110 134
ZFV	40	3000 6000	48x6 48x8	118 140
ZFV	50	3000 6000	60x6 60x10	135 158
ZFV	65	3000 6000	76x6 76x12	160 180
ZFV	80	3000 6000	89x6 89x14	220 280

焊接接管、法兰盖

订货号	公称通径		工作压力	d1	管子最大尺寸d2	d3 max	L1	L2	L3	推荐管子尺寸d4xS	O型密封圈GB3452.1
订货号	mm	in	工作压力	d1	管子最大尺寸d2	d3 max	L1	L2	L3	推荐管子尺寸d4xS	O型密封圈GB3452.1
轻型3000PSI法兰焊管
15-3	15	1/2	21	30.1	24	14	30	13	6.8	★20x2.5 20x3 22x3	19x3.55
20-3	20	3/4	21	38.1	31.5	20	35	14	6.8	★25x3 25x4 30x5	25x3.55
25-3	25	1	21	44.4	38	27	40	14	8	★30x4 34x5 38x5	32.5x3.55
32-3	32	1 1/4	21	50.8	43	32	45	16	8	★38x4 38x5 42x5	37.5x3.55
40-3	40	1 1/2	21	60.3	50	41	50	16	8	★48x4 48x5 50x5	47.5x3.55
50-3	50	2	21	71.4	62	51	60	16	9.6	★60x4.5 60x5 62x6	56x3.55
65-3	65	2 1/2	17.5	84.1	76	65	70	19	9.6	★76x4 76x5 76x6	69x3.55
80-3	80	3	14	101.6	89	80	80	21	9.6	★89x3.5 89x4 89x4.5	85x3.55
100-3	100	4	3.5	127	114	104	80	24	11.3	★114x4 114x5 114x6	112x3.55
125-3	125	5	3.5	152.4	140	130	80	30	11.3	★140x4 140x5 140x6	135x3.55
轻型6000PSI法兰焊管
15-6	15	1/2	41	31.7	24	14	40	16	7.8	★20x3 22x4 22x4.5	19x3.55
20-6	20	3/4	41	41.3	32	20	45	19	8.8	★25x4 28x5 30x5	25x3.55
25-6	25	1	41	47.6	38	27	50	24	9.5	★30x5 34x6 38x6	32.5x3.55
32-6	32	1 1/4	41	54	44	32	55	27	10.3	★38x6 38x7 42x6	37.5x3.55
40-6	40	1 1/2	41	63.5	51	41	60	30	12.6	★48x8 48x7 50x8	47.5x3.55
50-6	50	2	41	79.4	67	51	70	37	12.6	★60x10 60x8 63x10	56x3.55
65-6	65	2 1/2	32	108	89	65	75	45	20.5	★76x12.5 76x10 89x14.2	69x3.55
80-6	80	3	32	132	114	80	80	55	25.5	★89x14.2 89x11 114x17.5	85x3.55
