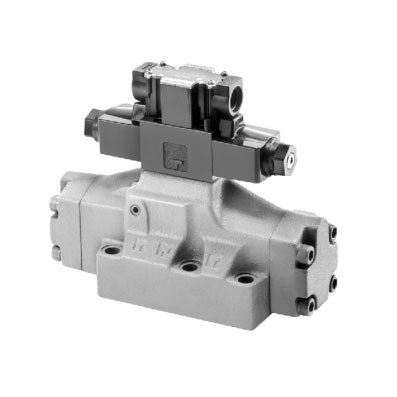

电液换向阀 评分 9.0

品牌:自营

本商城所售产品均由专业技术部门检测,并提供专业保障和售后服务。

累计评价: 6    累计订购:473

登录后查看价格

距离双十一促销开始还有 :

产品 型号 数量 操作
电液换向阀 DSHG-03-3C2-T-A240
电液换向阀 DSHG-04-3C4-T-A240
电液换向阀 DSHG-04-3C2-T-A240
电液换向阀 DSHG-04-3C4-T-D24
电液换向阀 DSHG-04-3C2-T-D24
立即购买 一键加入购物车
系列号规格阀位数阀芯弹簧布置阀芯型式泄油型式线圈标记
DSHG:电液换向阀底板安装型-04-3C:弹簧回中24-T:内泄交流:A240
主要材质 阀体:球墨铸铁或灰铸铁;阀芯:20CrMo或42CrMo
产品特点 电磁换向阀作为先导阀控制换向阀阀芯的位移实现电液换向,流量较大(海洋开堵眼机专用)
试验方法

试验过程符合标准GB/T 8106-1987 方向控制阀试验方法、GB/T 8107-1987 液压阀压力-流量特性试验方法、JB/T 5244-2001 液压阀用电磁铁

出厂试验 100%
测评等级

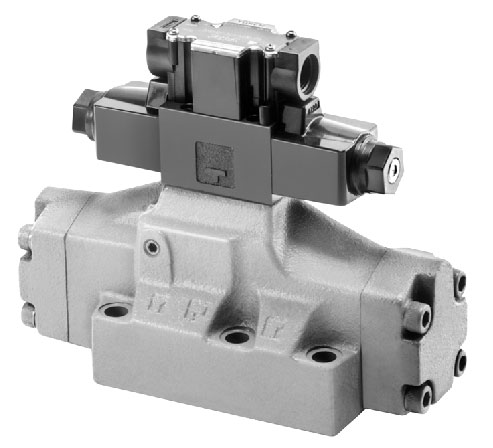

电液换向阀

品牌:自营

特点

高压、大流量

04型阀,最大流量300L/min。压力达到31.5MPa。从而使系统设计更为紧凑。

低压降

因各阀的压降大大减小,由此增大了系统的节能效果。

易于改变控制方式和泄油方式的组合

通过装拆油塞,可改变控制方式和泄油方式(内部 外部)的组合。


参数

类型型号最大流量L/min★1

最高工作压力

MPa

最高控制压力

MPa

最低控制压力

MPa ★2

回油侧允许背压

MPa

最高换向频率min-1质量kg
外泄内泄ACDCR
标准型DSHG-04-3C※-※-5230031.5250.821211201201208.5

★1 最大流量指阀动作(换向)无异常时的极限流量。详情请见标准功能表。

★2 内泄型的阀,控制压力与回油口背压之压差必须大于最低控制压力。

标准电磁铁参数 (请参见相应电磁阀的标准电磁铁参数)

型号:(S-)DSHG-04  先导阀型号:DSG-01-※※※-※-70

型号说明

系列号规格阀位数阀芯弹簧布置阀芯型式泄油型式线圈标记
DSHG:电液换向阀底板安装型-04-3C:弹簧回中24-T:内泄交流:A240

底板

阀型号底板型号连接口径Re质量kg备注
(S-)DSHG-04DSHG-04-201/24.4
DSHG-04X-203/44.1

附件

安装螺钉

型号安装螺钉数量紧固扭矩Nm
(S-)DSHG-04内六角螺钉:M6x45L2个12~15
内六角螺钉:M10x50L4个58~72

安装螺钉组件

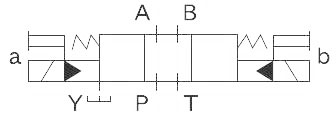

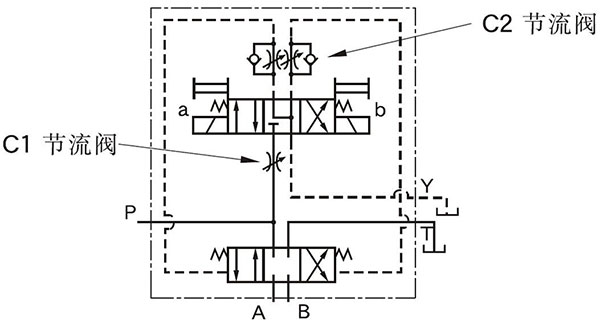

JIS液压图形符号


标准功能表(DSHG-04)

阀芯型式弹簧回中
JIS液压图形符号
最大流量L/min
型号10MPa16MPa25MPa31.5MPa
"2" c6.jpgDSHG-04-3C2300300200145
"4" c7.jpgDSHG-04-3C4300300250165

注)

1.上表中最大流量为控制压力大于0.8MPa时的值。

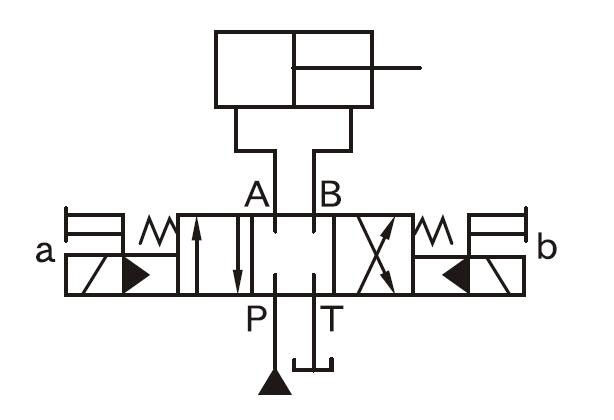

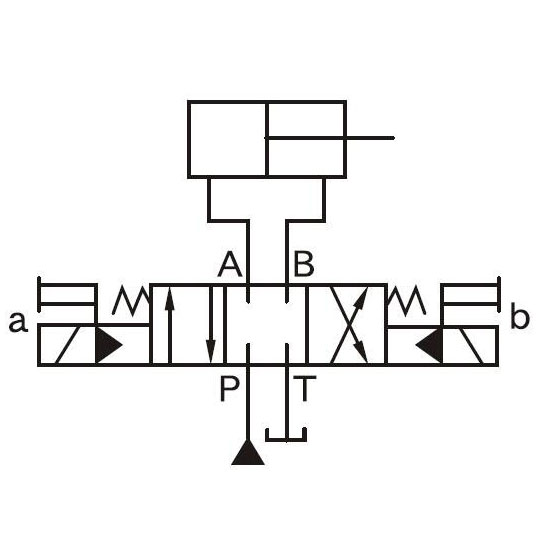

2.上表中最大流量是如下图所示的流动情况下,即P→B→A→B→T(或P→B→A→T)时的值。

如此阀在如"A"或B油口堵住的情况下使用时,最大流量随液压回路条件而异,详情请和我们联系。

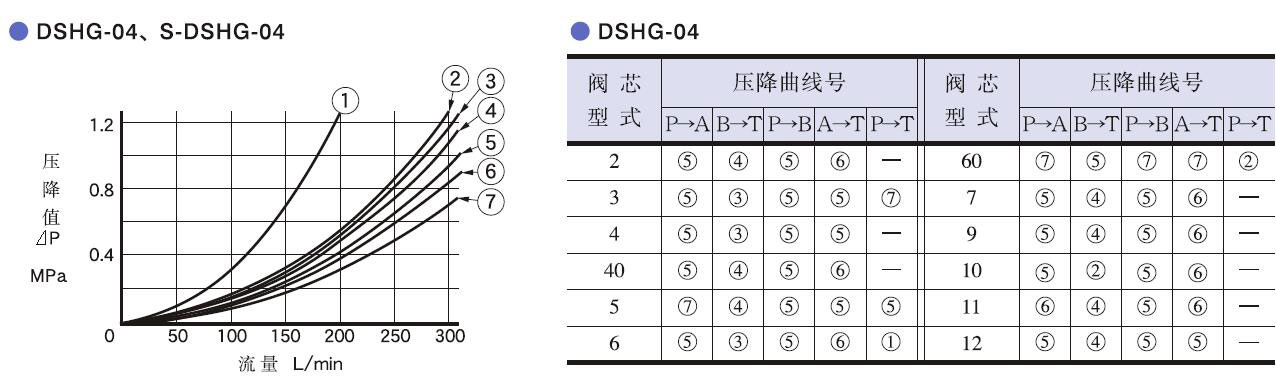

压降特性

下述特性在油液粘度35mm2/s

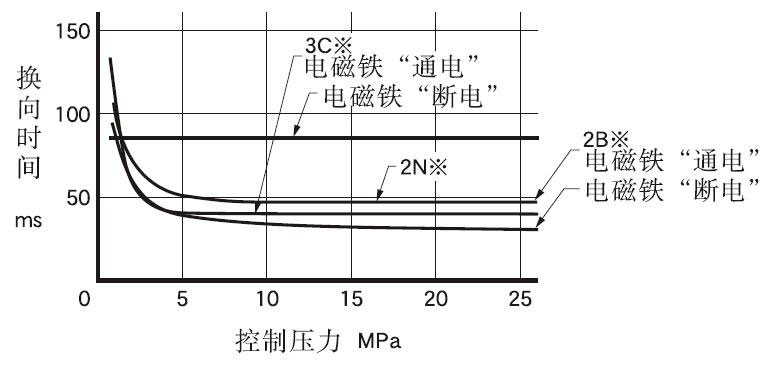

换向时间

测试条件

线圈标记:D※(直流电磁铁型);电压:额定电压;油液粘度:35mm2/s

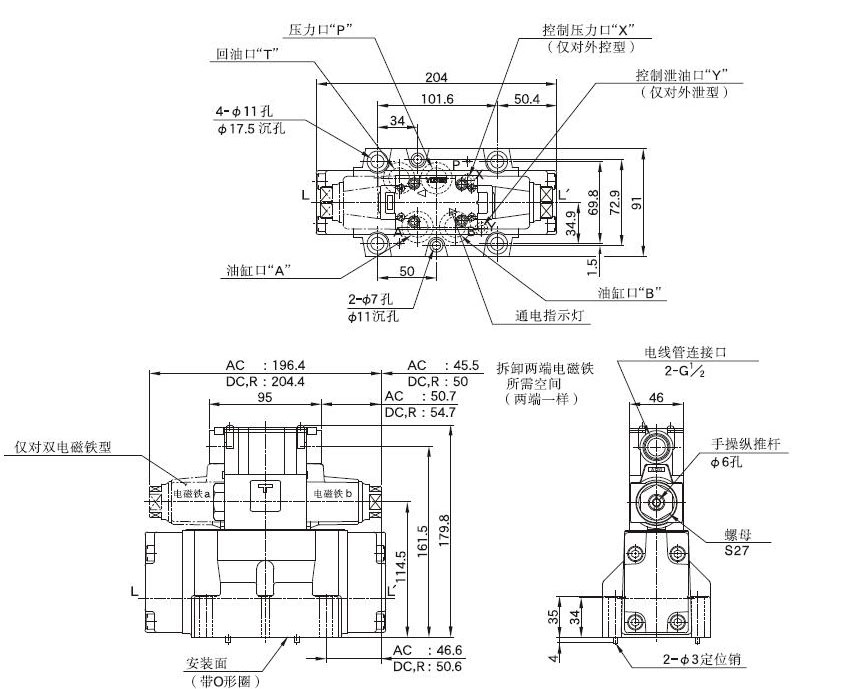

安装面 (S-)DSHG-04

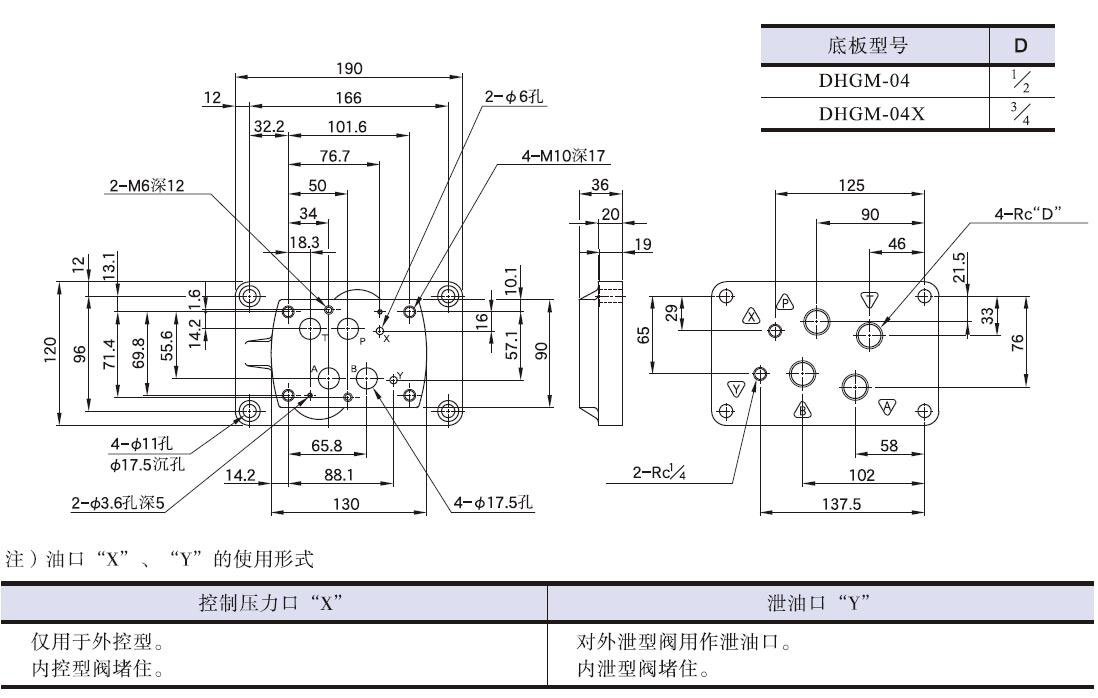

底板 DHGM-04,04X

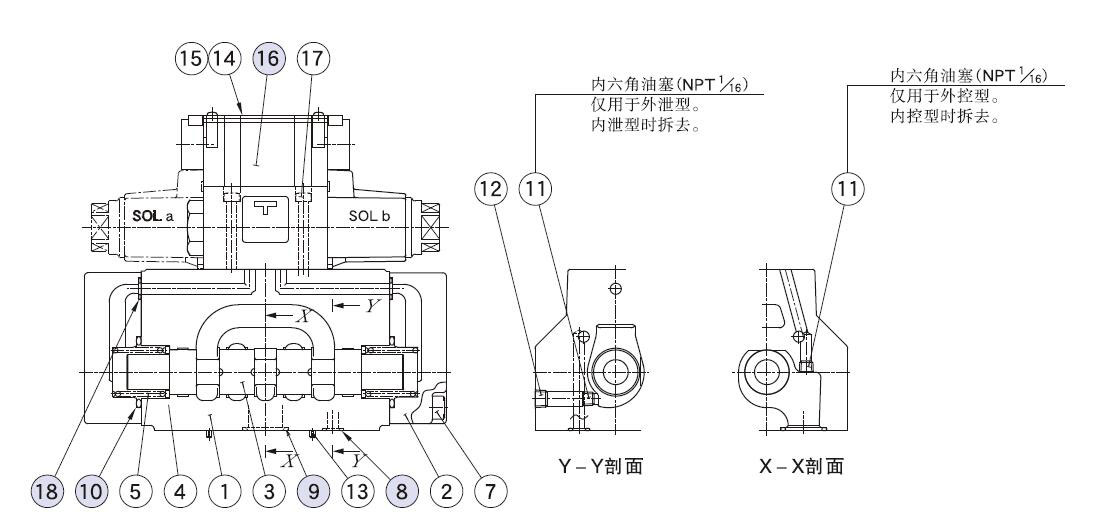

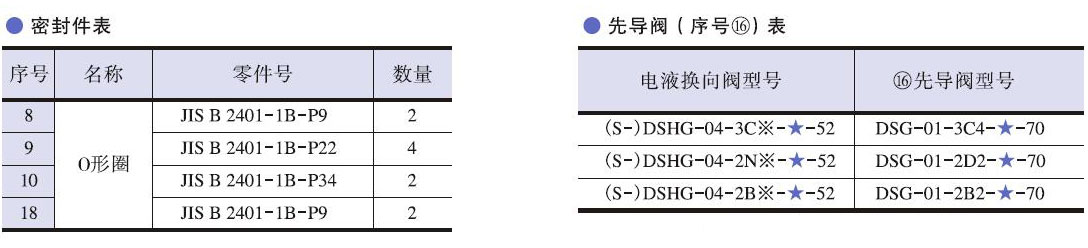

密封件、先导阀表 (S-)DSHG-04

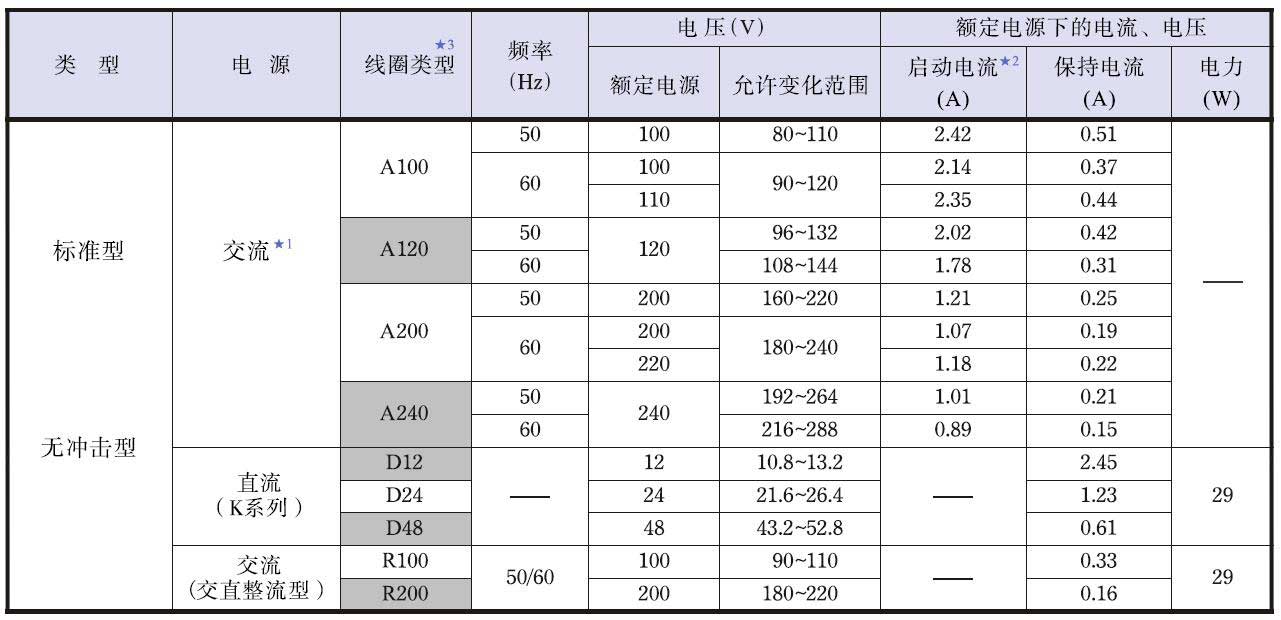

标准电磁铁参数
