| CJX | 1 | F | - | * | / | * | * | Z |
| 交流接触器 | 设计序号 | 有F表示改进型 | - | 额定工作电流(AC-3/380V) | / | 表示常开辅助触头数量 | 表示常闭辅助触头数量 | 有Z表示直流操作 |
| 主要材质 | 工程塑料 |
| 产品特点 | 安全性能好，导电部件不外露。体积小，重量轻，灭弧罩材料采用不饱和树脂，耐弧性好，不会碎裂。灭弧室封闭型，飞弧距离小，可缩小电器箱体尺度。主触头系统结构独特，触头磨损小，电寿命增加。电磁铁工作可靠，损耗小，噪音小，具备很高的机戒强度。操作频率和控制容量高（海洋开堵眼机专用） |
| 试验方法 | 实验过程符合标准GB 998-1982 低压电器 基本试验方法 |
| 出厂试验 | 100% |

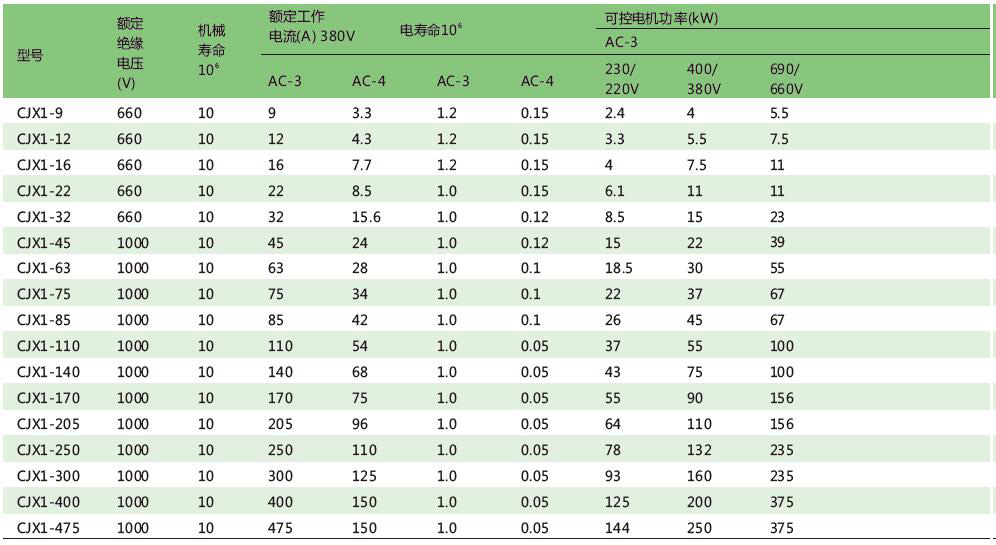

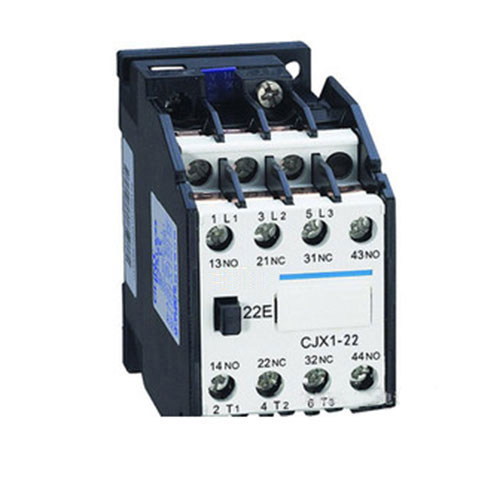

CJX1系列交流接触器主要用于交流50HZ或60HZ,额定绝缘电压为660V~1000V,在AC-3使用类别下额定工作电压为380V时额定工作电流为9A~475A的电力线路中。
作为供远距离接通和分断电路之用，并适用于控制交流电动机的起动、停止及反转。
| CJX | 1 | F | - | * | / | * | * | Z |
| 交流接触器 | 设计序号 | 有F表示改进型 | - | 额定工作电流(AC-3/380V) | / | 表示常开辅助触头数量 | 表示常闭辅助触头数量 | 有Z表示直流操作 |
| AX2 | - | 1 | 1 | * |
| 辅助触头组 | - | 常开辅助触头数量 | 常闭辅助触头数量 | A挂在左边内侧,B挂在右边内侧,C挂在左边外侧,D挂在右边外侧 |
周围环境温度：-5℃~＋40℃，24小时内其平均值不超过+35℃。
海拔高度：不超过2000m。
大气条件：最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可允许有较高的湿度，对由于温度变化偶尔产生的凝露应采取特殊措施。
污染等级：3级。
安装类别：Ⅲ类。
冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

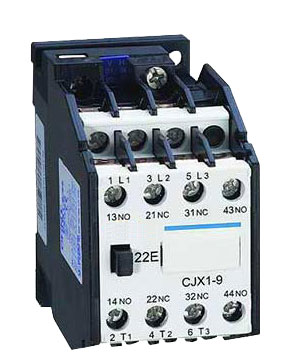

CJX1-□ 交流接触器
CJX1F-□交流接触器
CJX1-□/Z交流接触器(直流操作)
线圈额定控制电源电压(Us)为：AC 380V,220V,127V,110V,48V,36V,24V; DC 12V,24V,36V,42V,48V,110V,220V.
5.1 结构特点：

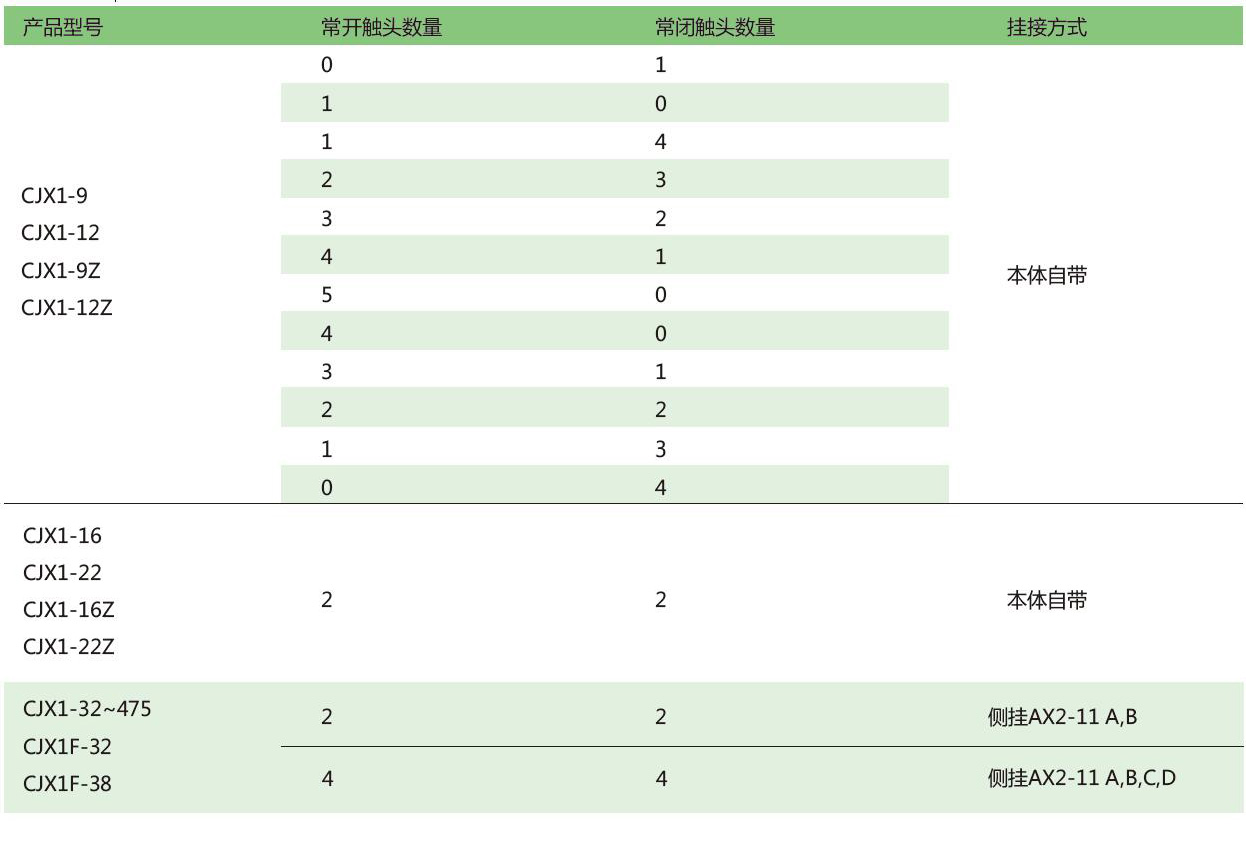

5.1.1 总体结构：接触器为双断点触头的直动式运动机构，具有三对常开主触头，辅助触头组合方式见下图。接触器触头支持件与衔铁采用弹性锁和联结，消除了薄弱环节。动作机构灵活，手动检查方便，结构设计紧凑， 可防止外界杂物及灰尘落入活动部位，接线端都有防盖，人手不能直接接触带电部位。接触器外形尺寸小巧，安装面积小。安装方式可用导轨安装，也可用螺钉紧固，与其它同类产品相比，操作频率和控制 容量更高。产品安全、可靠性好，为国际先进的接触器机种。
图4
5.1.2 触头系统：
主、辅助触头材料由电性能优越的银合金组成，具有使用寿命长及良好的接触可靠性。灭弧室呈封闭型，并有阻燃型材料阻挡电弧向外喷溅，Ie≤22A无灭弧隔弧板，Ie≥32A装有金属隔弧板，保证人身及临近电器的安全。接线螺钉采用新型自升螺钉，瓦形垫与螺钉不分离可节省接线用时。
5.1.3 磁系统：
电磁系统工作可靠，损耗小、噪音低，具有很高的机械强度，线图的接线端装有电压规格的标记牌， 标记牌电压等级涂有特定的颜色，清晰醒目，接线方便，可避免因接错电压规格而导致线圈烧毁。

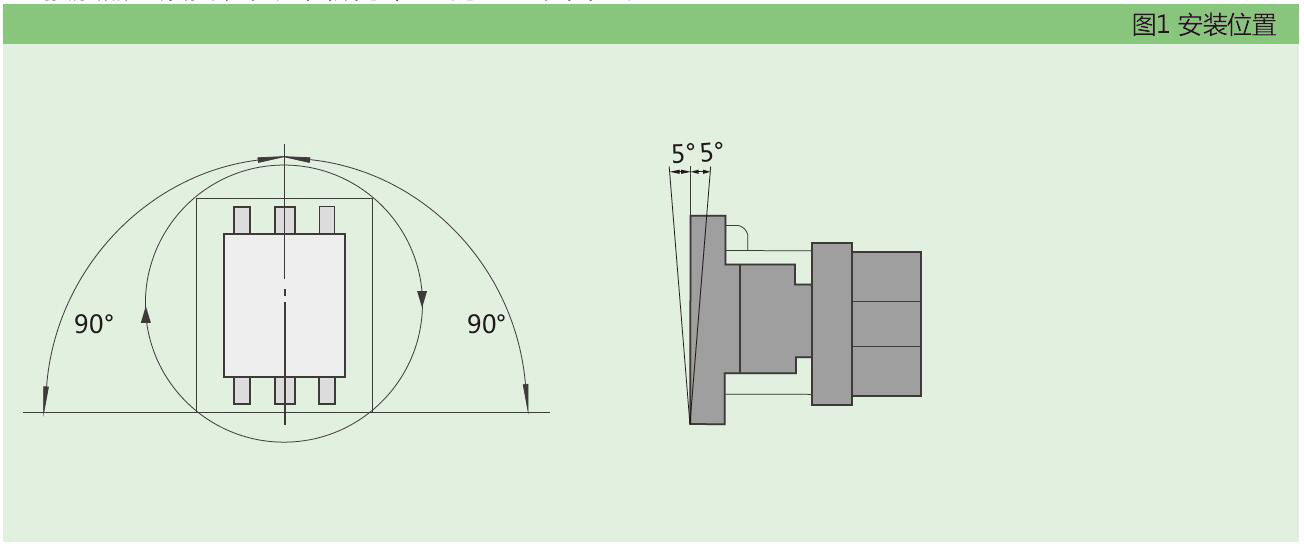

5.2 安装位置。
接触器必须安装在如图所示位置的垂直表面上。

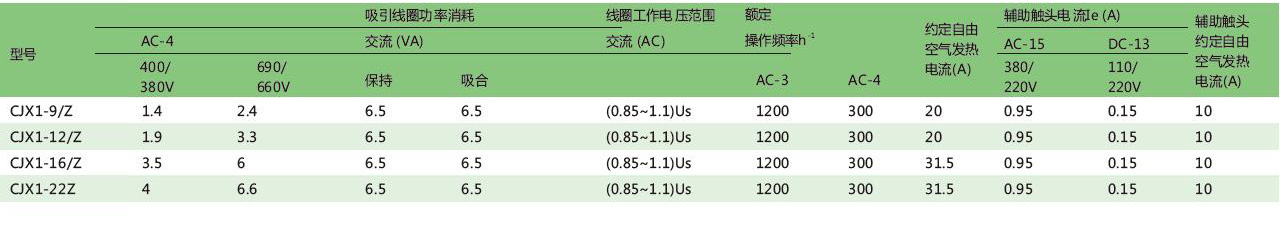

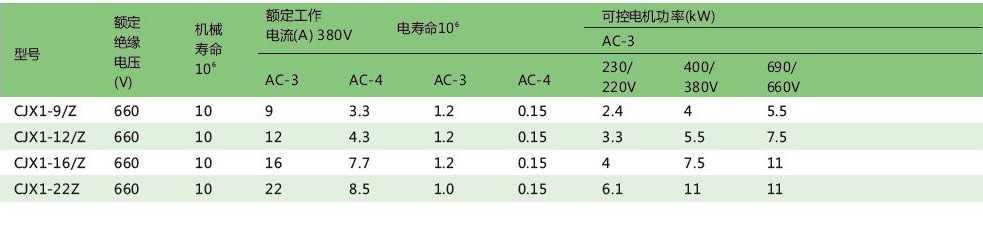

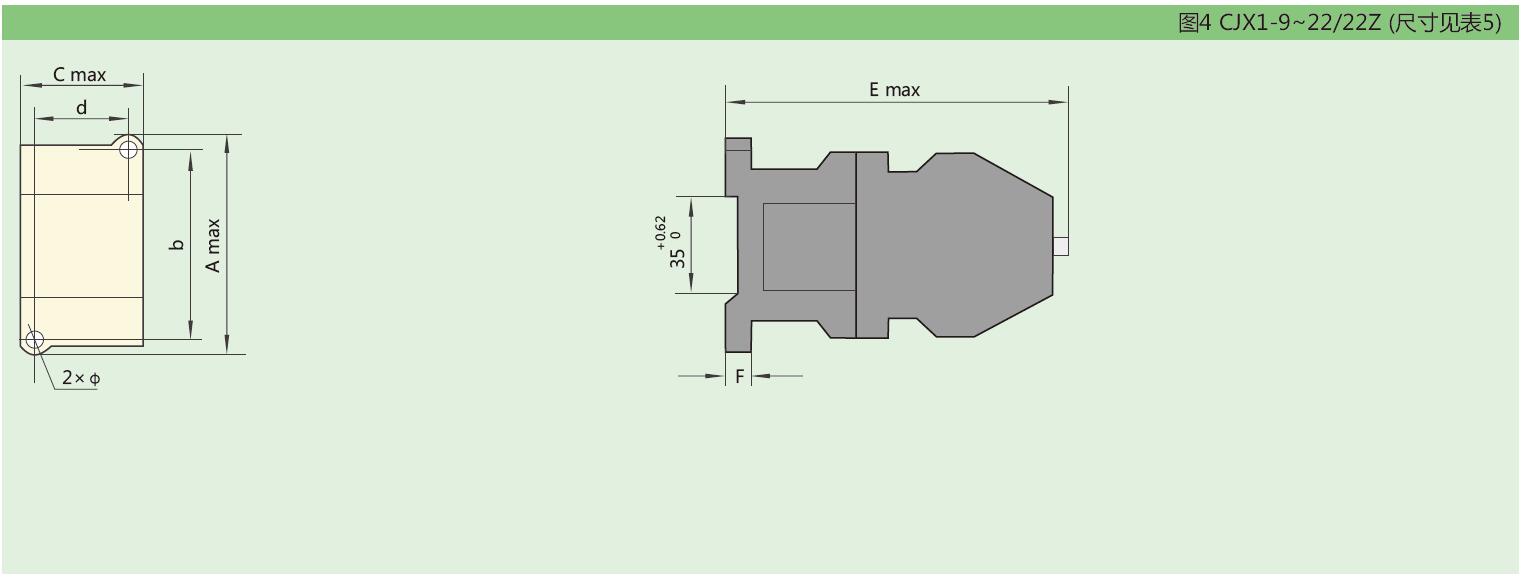

CJX1-9~22/Z交流接触器(直流操作)(见图4)。
表5

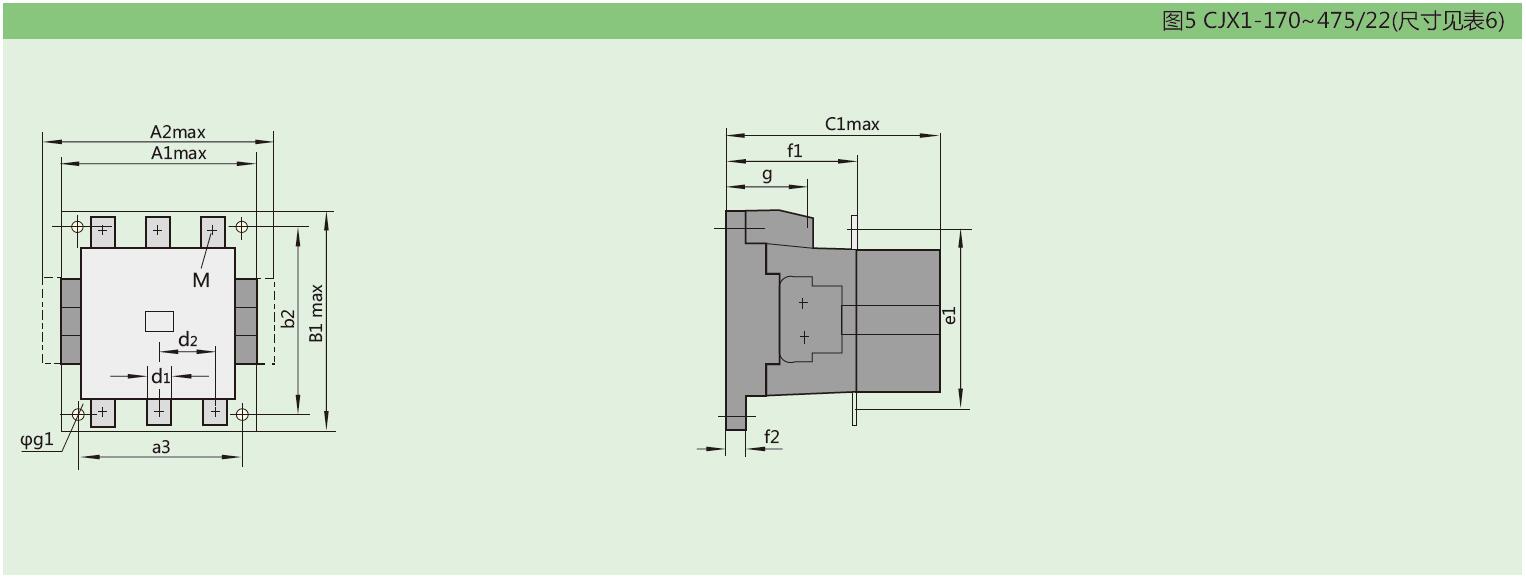

CJX1-170~475交流接触器(见图5)

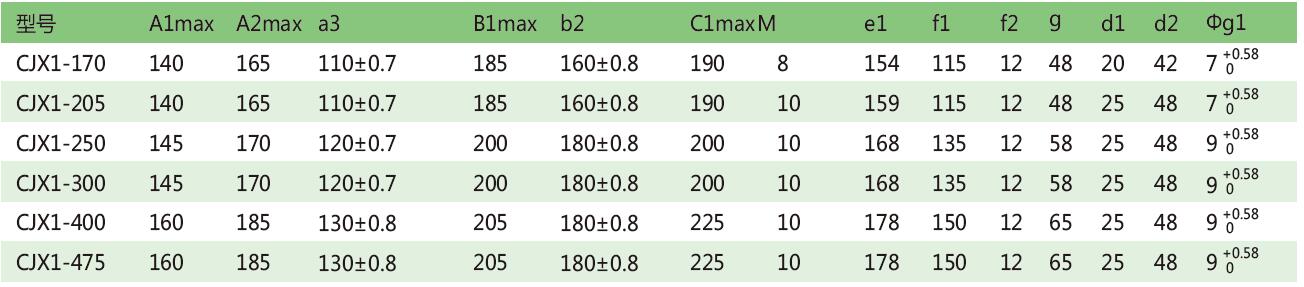

表6

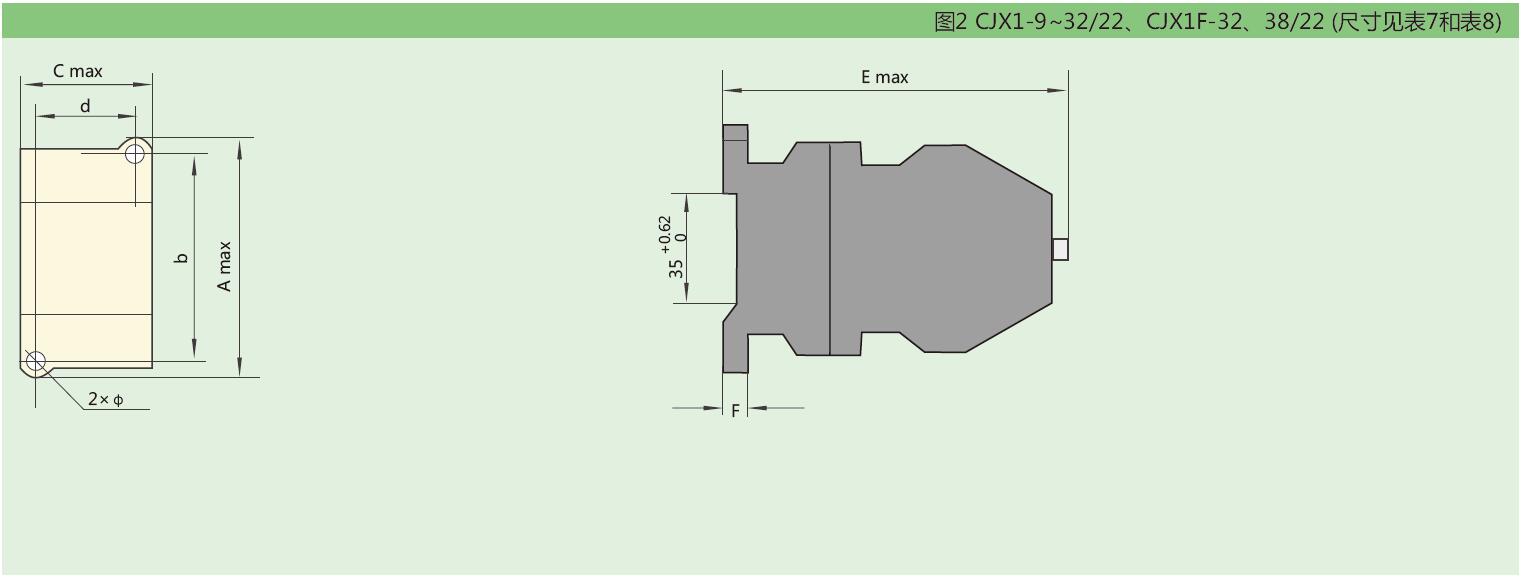

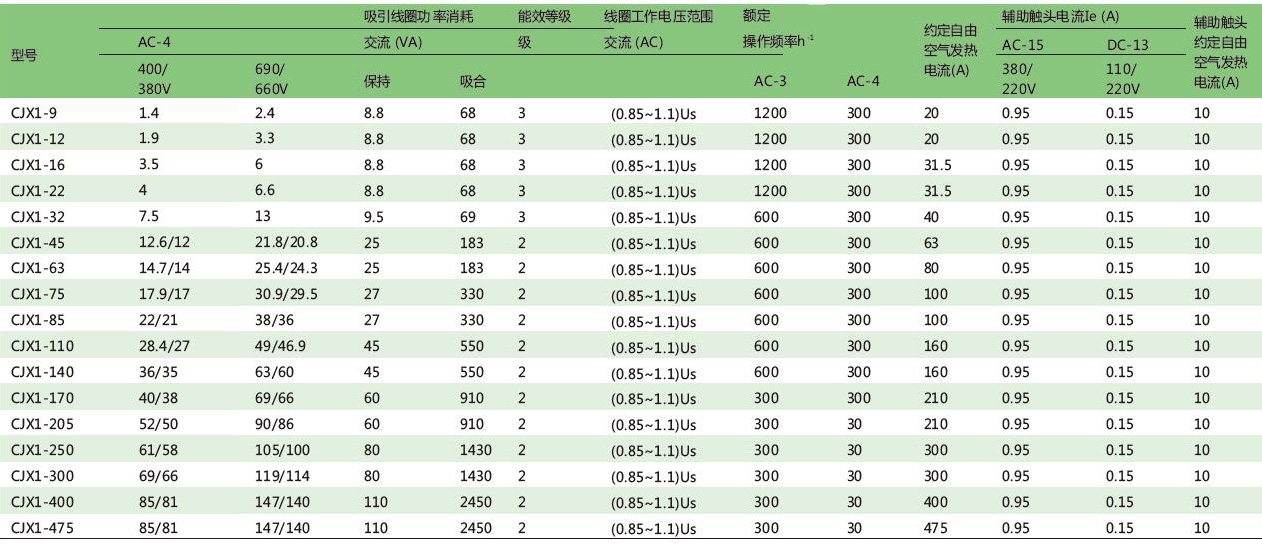

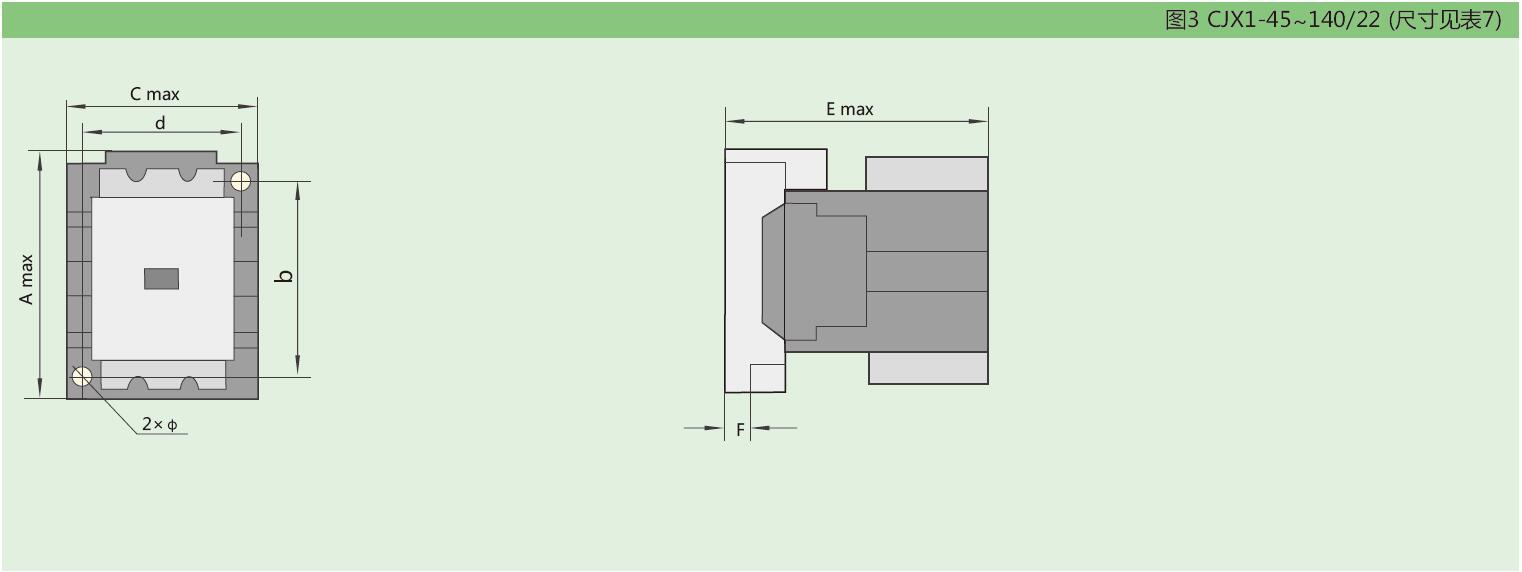

CJX1-9~140交流接触器(参见主要参数及技术性能附图)

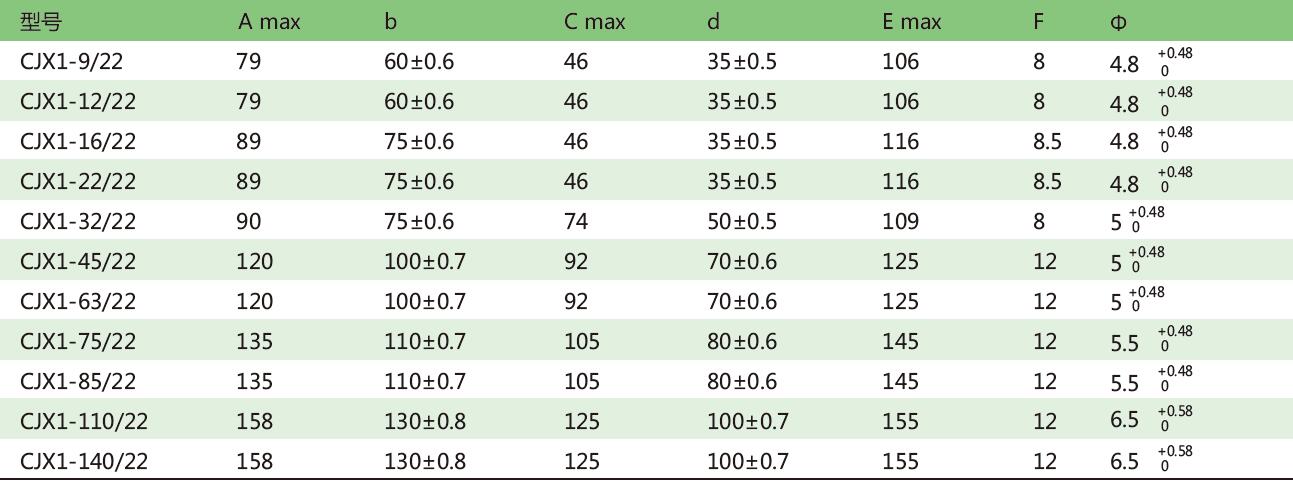

表7

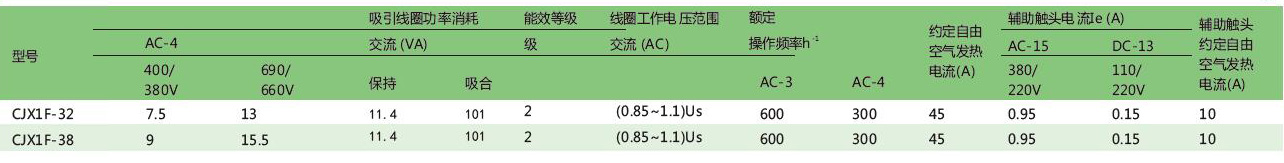

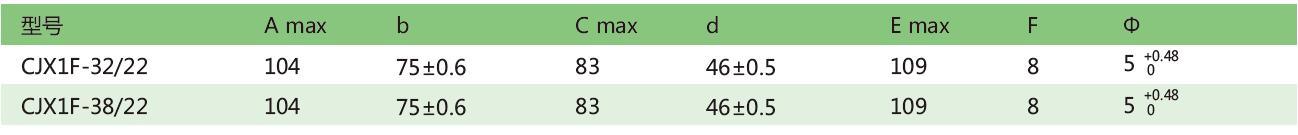

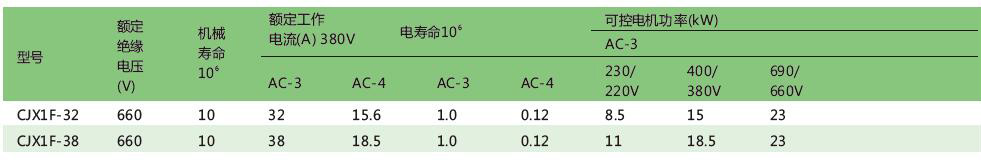

CJX1F-32~38交流接触器(参见主要参数及技术性能附图)。
订购接触器时须注明产品完整型号、名称及吸引线圈频率、电压、数量。
订货示例：CJX1-9/22交流接触器。线圈电压220V 50HZ 10台
订购说明：此订单发货周期约为10天，具体以到货日期为准。
