| 主要材质 | 工程塑料 |
| 产品特点 | 用作交流电动机的过载保护。带有断相保护装置的热继电器，还能在三相电动机一相断线或三相严重不平衡的情况下起保护作用（海洋开堵眼机专用） |
| 试验方法 | 实验过程符合标准GB 998-1982 低压电器 基本试验方法 |
| 出厂试验 | 100% |

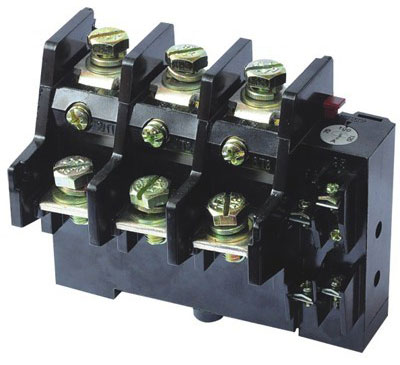

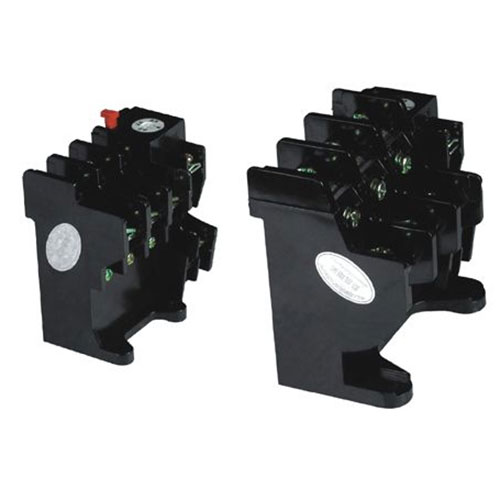

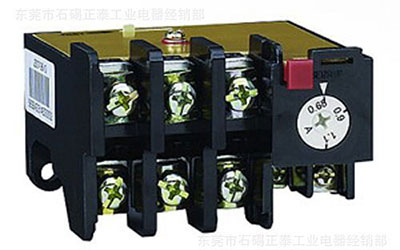

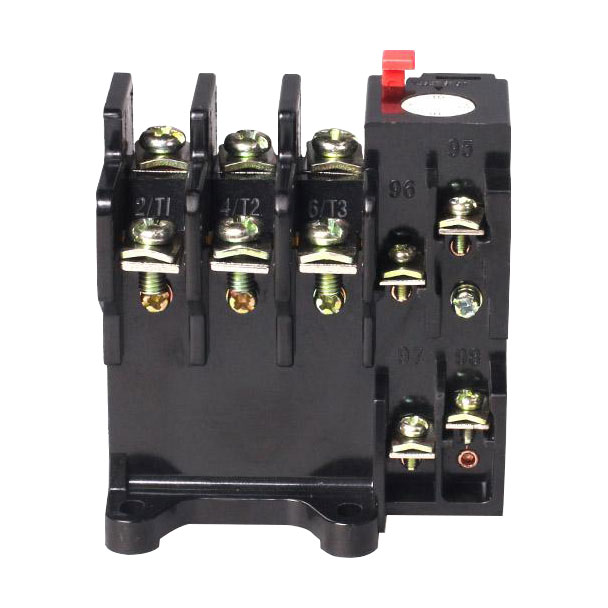

JR36系列热过载电器(以下简称热继电器)适用于交流50Hz/60Hz、电压至690V，电流0.25~160A的长期工作或间断长期工作的交流电动机的过载与断相保护。
热继电器具有断相保护、温度补偿、自动与手动复位、产品性能稳定可靠。
符合标准：GB14048.4、GB 14048.5、IEC 60947-4-1。
热继电器只有独立安装方式。该产品可与CJT1接触器组成QC36型的电磁起动器。
海拔高度：不超过2000m。
周围空气温度-5℃~+40℃，24h内平均温度不超过+35℃。
大气条件：在+40℃时大气相对湿度不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90％，并考虑因温度变化发生在产品上的凝露。
安装面与垂直面的倾斜度不超过5°。
在无爆炸危险介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃存在的地方。
在有防雨雪设备及没有充满水蒸气的地方。
在无显著摇动、冲击和振动的地方。
| 属性 | JR36-20 | JR36-63 | JR36-160 | ||
|---|---|---|---|---|---|
| 额定工作电流A | 20 | 63 | 160 | ||
| 额定绝缘电压V | 690 | 690 | 690 | ||
| 断相保护 | 有 | 有 | 有 | ||
| 手动与自动复位 | 有 | 有 | 有 | ||
| 温度补偿 | 有 | 有 | 有 | ||
| 测试按钮 | 有 | 有 | 有 | ||
| 安装方式 | 独立式 | 独立式 | 独立式 | ||
| 辅助触头 | 1NO+1NC | 1NO+1NC | 1NO+1NC | ||
| AC-15 380V 额定电流A | 0.47 | 0.47 | 0.47 | ||
| 导线 | 主回路 | 单芯或绞合线 | 1.0~6.0 | 6.0~16 | 16~17 |
| 截面积 | 接线螺钉 | M5 | M6 | M8 | |
| mm2 | 辅助回路 | 单芯或绞合线 | 2*(0.5~1) | 2*(0.5~1) | 2*(0.5~1) |
| 接线螺钉 | M3 | M3 | M3 | ||
结构特点
该系列热继电器为三相双金属片式，脱扣级别为10A(其中JR36-160为20)。
具有差动式的断相保护。
具有整定电流连续可调装置。
具有温度补偿。
具有动作灵活性检测机构。
具有检测按钮，能手动断开常闭触头功能。
具有手动与自动复位转换的调节结构。
具有电气上可分的一常开和一常闭触头。

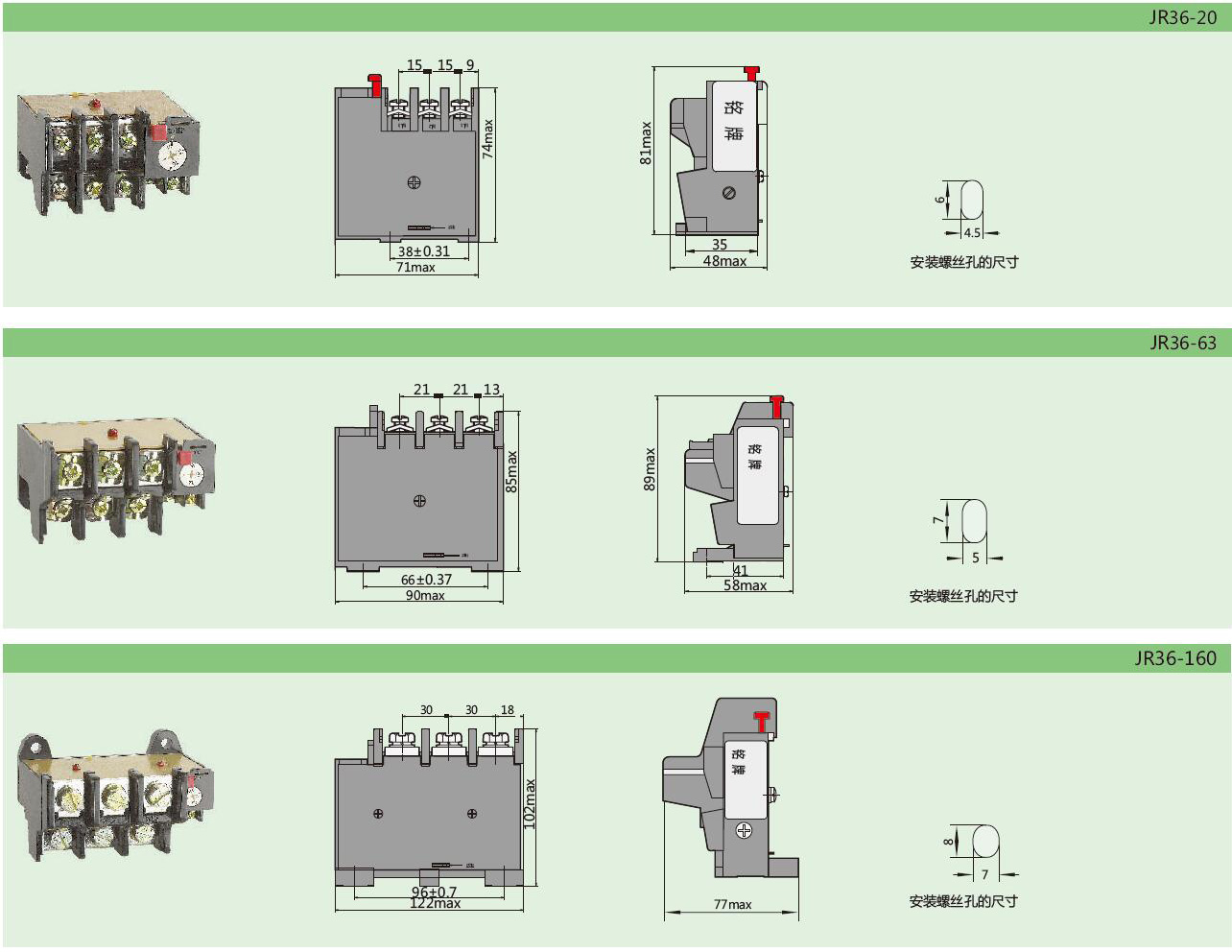

安装方式：独立式安装。
| 产品外观 | 额定电流A | 熔断器符合IEC60947-4 A | 相匹配接触器型号 | |
|---|---|---|---|---|
| "1"型配合 | "2"型配合 | |||
 JR36-20 | 0.25~0.35 | 63 | 1.6 |  CJT1-10及其它型号 |
| 0.32~0.50 | 63 | 1.6 | ||
| 0.45~0.72 | 63 | 2 | ||
| 0.68~1.10 | 63 | 4 | ||
| 1.0~1.6 | 63 | 6 | ||
| 1.5~2.4 | 63 | 6 | ||
| 2.2~3.5 | 63 | 10 | ||
| 3.2~50 | 63 | 16 |  CJT1-20及其它型号CJT1-40及其它型号 | |
| 4.5~7.2 | 63 | 16 | ||
| 6.8~11 | 63 | 25 | ||
| 10~16 | 63 | 35 | ||
| 14~22 | 63 | 50 | ||
| 20~32 | 100 | 63 | ||
 JR36-63 | 14~22 | 160 | 50 | |
| 20~32 | 160 | 63 | ||
| 28~45 | 160 | 100 | ||
| 40~63 | 160 | 160 | ||
 JR36-160 | 40~63 | 250 | 160 |  CJT1-60及其它型号CJT1-100及其它型号 CJT1-150及其它型号 |
| 53~85 | 250 | 160 | ||
| 75~120 | 315 | 224 | ||
| 100~160 | 315 | 224 | ||
订货时必须指明产品名称、型号、整定电流范围、数量。 如热继电器JR36-20 6.8~11A 50台。
