| 产品 | 型号 | 数量 | 操作 |
|---|
| N | S | 2 | - | * | * | / | * |
|---|---|---|---|---|---|---|---|
| 企业特征代号 | 交流电动机起动器 | 设计代号 | - | 壳架等级额定电流（A）:25A,32A,80A | 结构改进代号X:旋钮操作 | / | 脱扣器额定电流 |
| 主要材质 | 工程塑料 |
| 产品特点 | 作为三相鼠笼型异步电动机的过载、断相、短路保护及不频繁的起动控制之用，可用作配电线路保护和不频繁的负载转换，还可作隔离器使用（海洋开堵眼机专用） |
| 试验方法 | 实验过程符合标准GB 998-1982 低压电器 基本试验方法 |
| 出厂试验 | 100% |

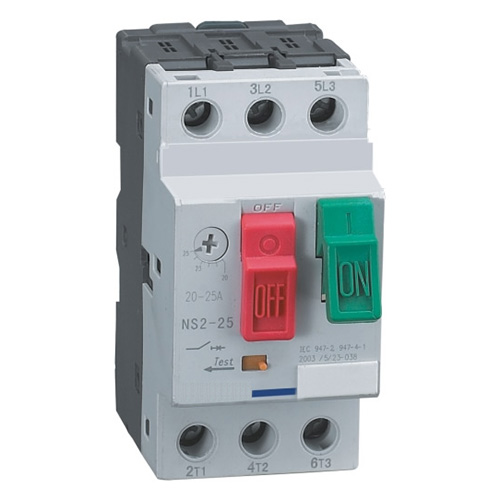

NS2系列交流电动机运动器适用于交流电压至690V，电流至80A的电路中，作为三相鼠笼型异步电动机的过载、断相、短路保护及不频繁的起动控制之用，可用作配电线路保护和不频繁的负载转换，还可作隔离器使用。
| N | S | 2 | - | * | * | / | * |
|---|---|---|---|---|---|---|---|
| 企业特征代号 | 交流电动机起动器 | 设计代号 | - | 壳架等级额定电流（A）:25A,32A,80A | 结构改进代号X:旋钮操作 | / | 脱扣器额定电流 |
安装地点的海拔一般不超过2000m。
周围空气温度下限一般不低于-5℃，上限一般不高于+40℃，24h内其平均值不超过+35℃。
空气相对湿度不大于90%(在+25℃±5℃时)。
周围环境污染等级为污染等级3。
起动器的安装类别为安装类别Ⅲ。
起动器与安装垂直面倾斜不大于±5°。
脱扣级别：10A(NS2-25、25X，NS2-32、32X)，10(NS2-80)
额定工作制：不间断工作制，断续工作制。
额定绝缘电压Ui(V)：690。
额定工作电压Ue(V)：230/240、400/415、440、500、690。
额定频率(Hz)：50/60。
壳架等级额定电流Inm(A)：25(NS2-25、25X)，32(NS2-32、32X)，80(NS2-80)
脱扣器额定电流In(A)：(见表1)。
整定电流调节范围：(见表1)。
额定极限短路分断能力Icu(kA)：(见表1)。
额定运行短路分断能力Ics(kA)：(见表1)。
额定冲击耐受电压Uimp(V)：8000。

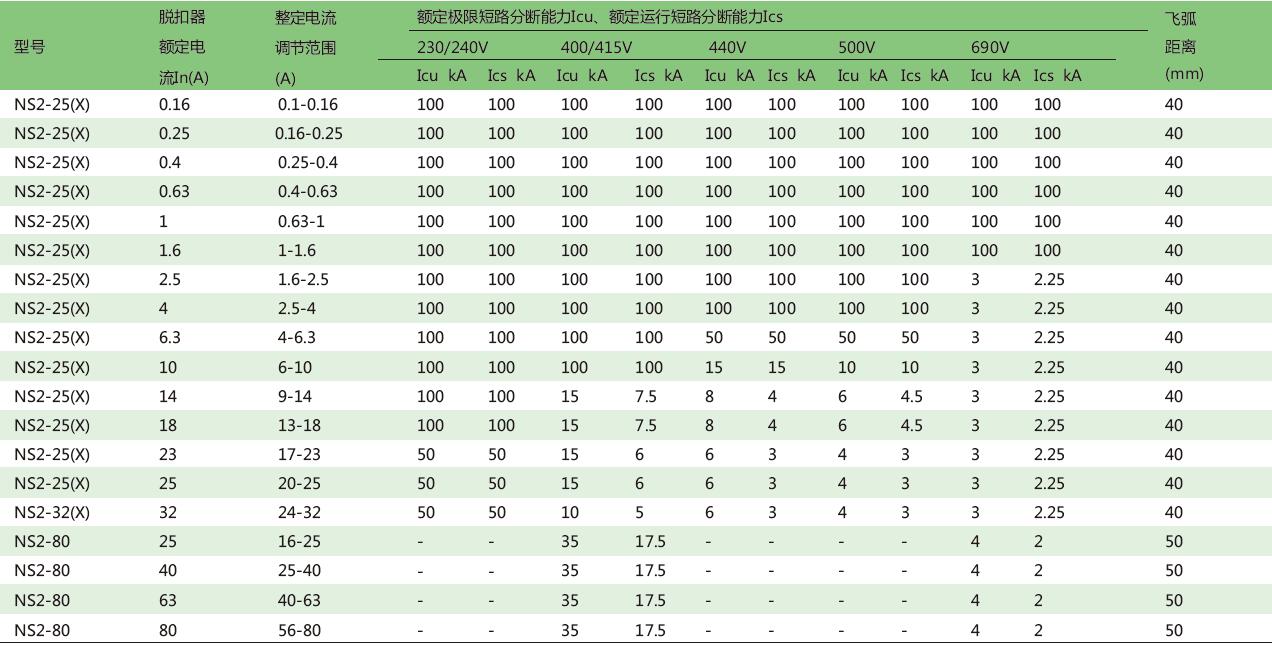

表1

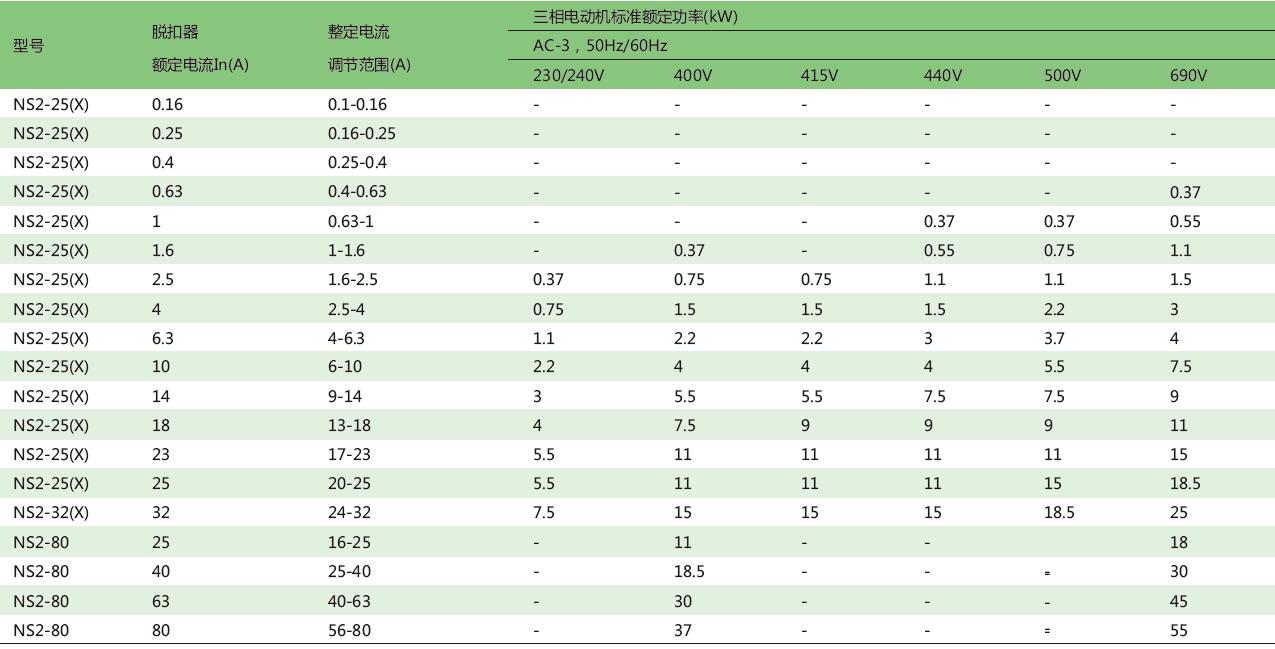

起动器所控制三相电动机额定功率(见表2)
外壳防护等级为：IP20

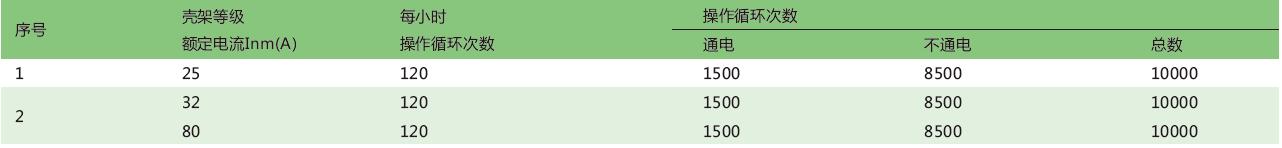

起动器的操作性能(见表3)。
表3
过电流动作保护特性：
起动器各相负载平衡时的动作特性(见表4)。
表4

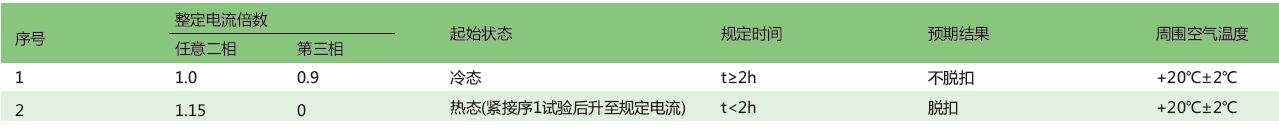

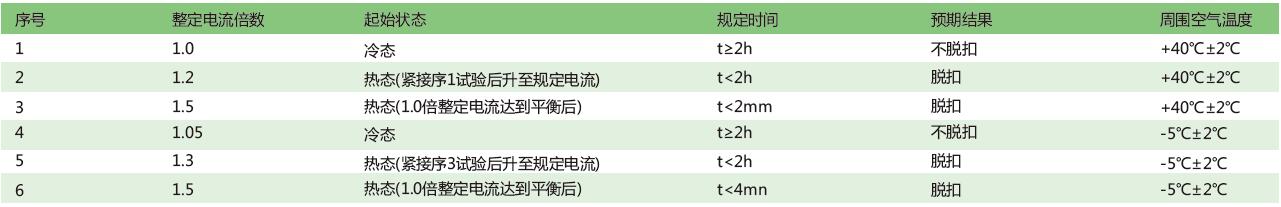

起动器各相负载不平衡时(断相)的动作特性(见表5)。
表5
起动器温度补偿性能(见表6)。
表6
起动器瞬时电磁脱扣电流整定值(见表7)，起动器瞬时电磁脱扣动作特性(见表8)。
后备熔断器的选用：

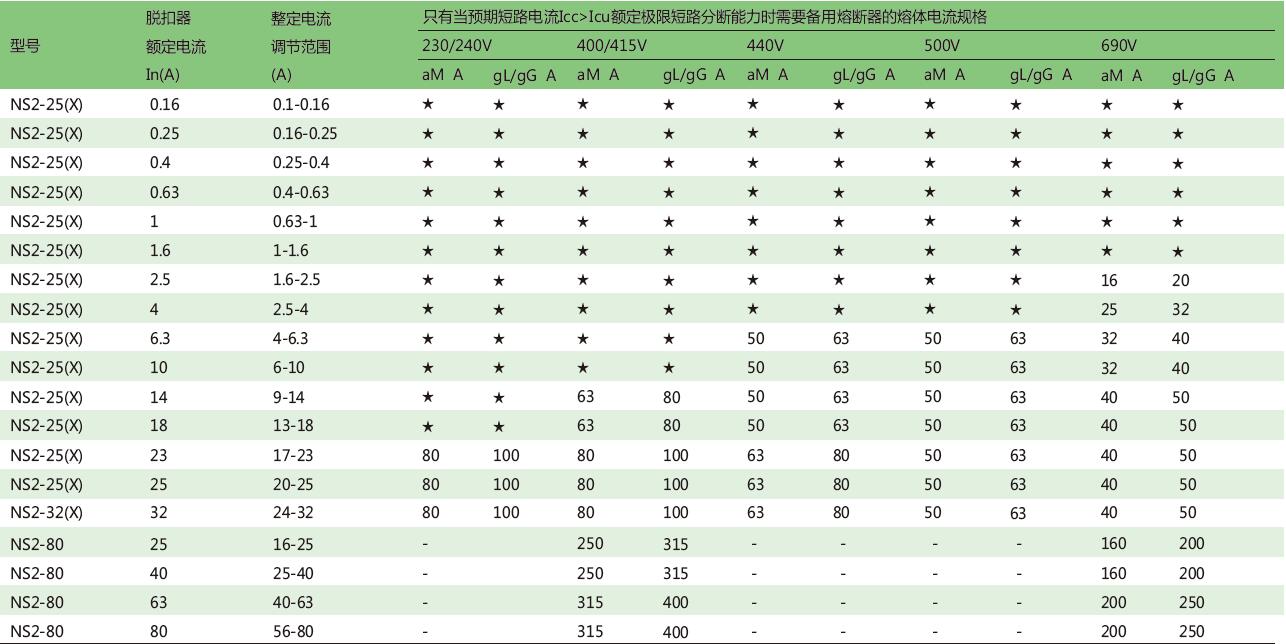

当安装地点预期短路电流大于起动器额定极限短路分断能力时，后备短路保护熔断器的型式及熔体电流规格(见表9)。 例如可选用使用类别为gG型的熔断器RT16(NT00)。

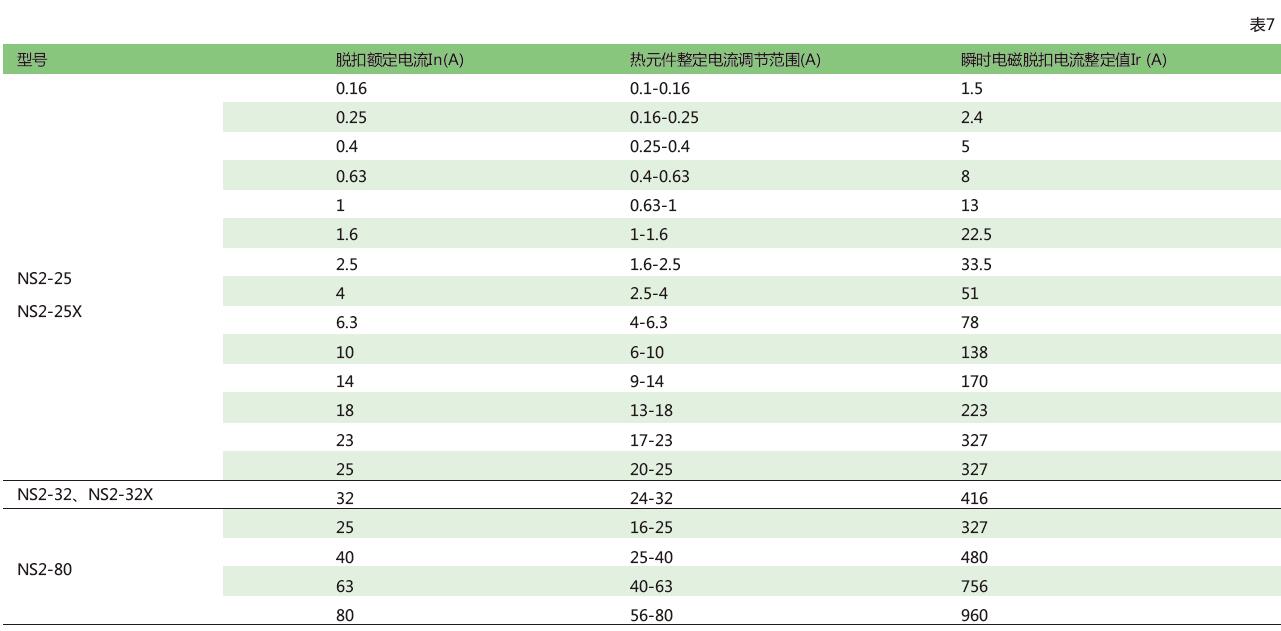

表7
表8
表9
起动器的附件

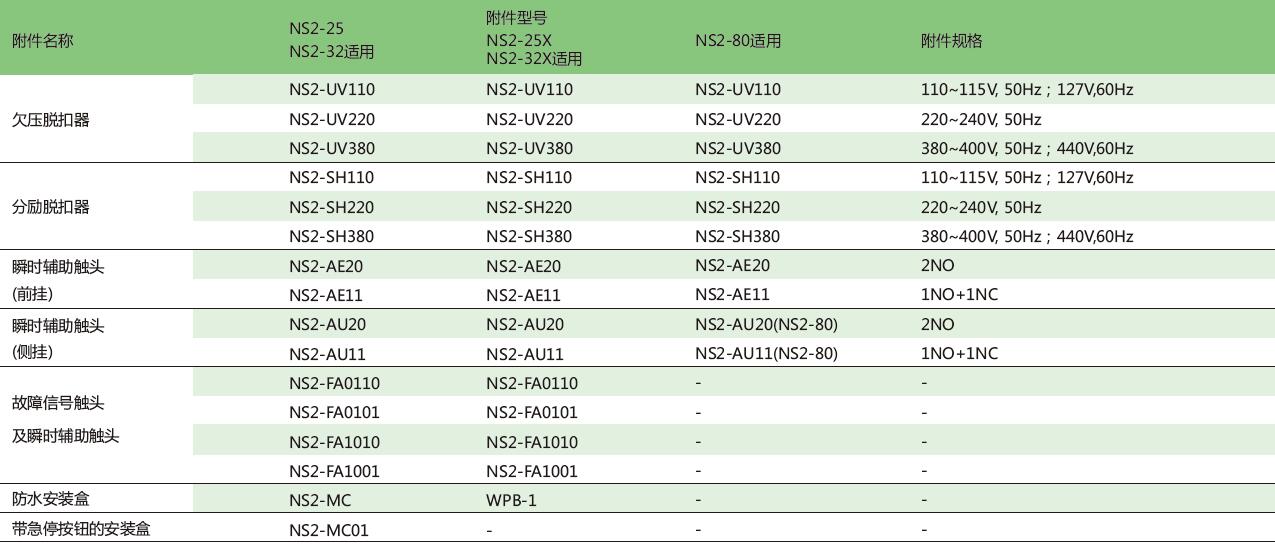

附件种类，型号及规格(见表10)。
表10

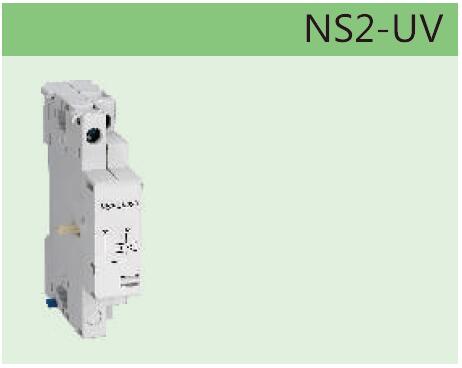

欠压脱扣器NS2-UV110，UV220，UV380的性能：
a.额定绝缘电压Ui(V)：690。
b.动作特性：
当电压下降到额定电压的70%和35%范围内，欠压脱扣器应动作；欠压脱扣器在电源电压低于脱扣器额定电压的35%时，欠压脱扣器应能防止起动器闭合；电源电压等于或大于脱扣器额定电压的85%时，欠压脱扣器应能保证起动器闭合。
分励脱扣器NS2-SH110，SH220，SH380的性能：
a.额定绝缘电压Ui(V)：690；
b.动作特性：分励脱扣器的动作电压范围为额定工作电压的70%~l10%。

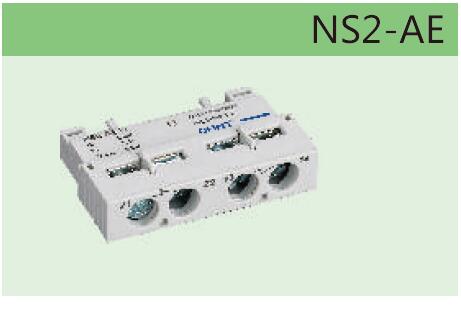

瞬时辅助触头NS2-AE20，AE11(前挂)的性能：
a.额定绝缘电压Ui(V)：250；
b.约定发热电流Ith(A)：2.5；

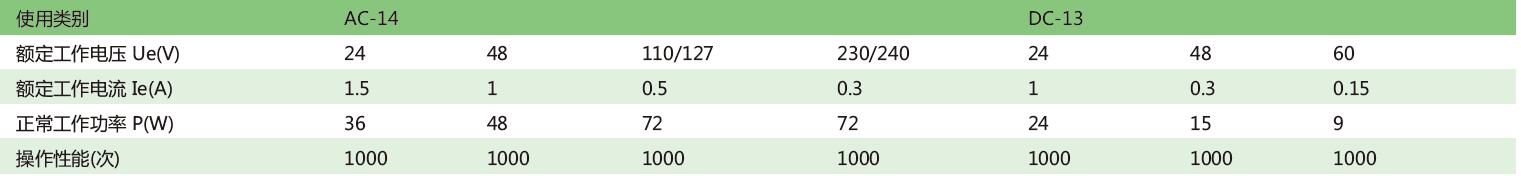

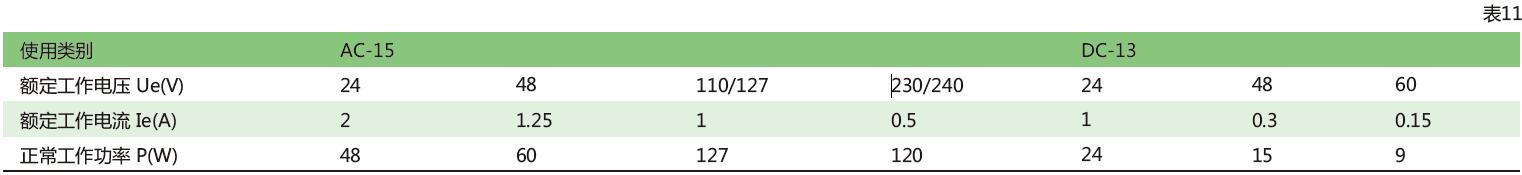

c.瞬时辅助触头的使用类别，额定工作电压及额定工作电流(见表11)。

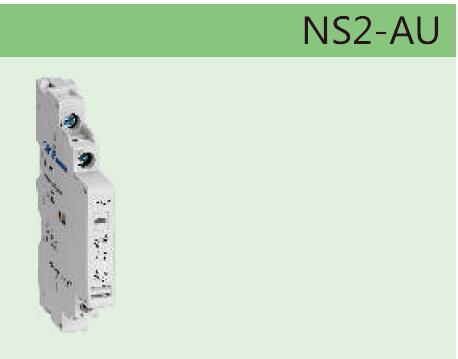

瞬时辅助触头NS2-AU20，AU11 (侧挂)的性能：
a.额定绝缘电压Ui(V)：690；
b.约定发热电流Ith(A)：6；

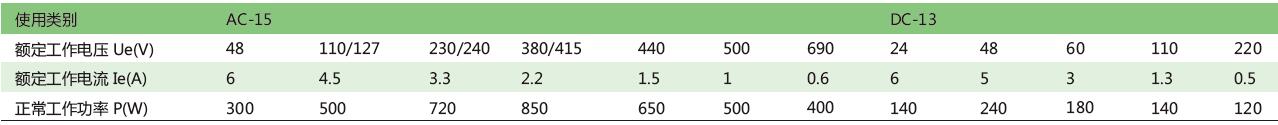

c.瞬时辅助触头的使用类别，额定工作电压及额定工作电流(见表12)。
故障信号触头及瞬时辅助触头NS2-FA的性能：
故障信号触头及瞬时辅助触头NS2-FA由故障信号触头和瞬时辅助触头组成，其使用类别和性能有所不同。
a.额定绝缘电压Ui(V)：690；
b.瞬时辅助触头的约定发热电流Ith(A)：6；故障信号触头的约定发热电流lth(A)：2.5；c.瞬时辅助触头的 使用类别，额定工作电压及额定工作电流(见表12)，与NS2-AU瞬时辅助触头的性能相同；故障信号触头的使用类别，额定工作电压及额定工作电流(见表13)。

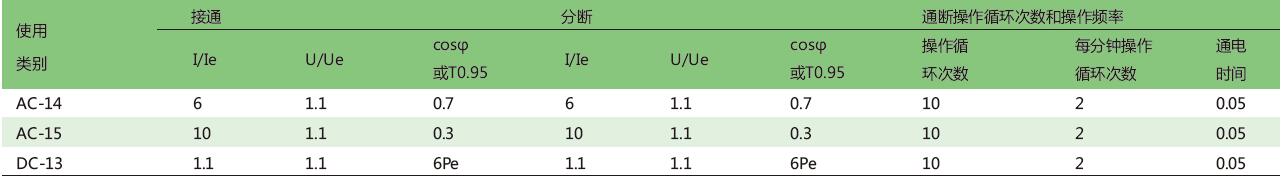

故障信号触头与瞬时辅助触头的非正常接通与分断能力(见表14)。
注：Pe≥50W，T0.95的上限≈6Pe≤300ms。

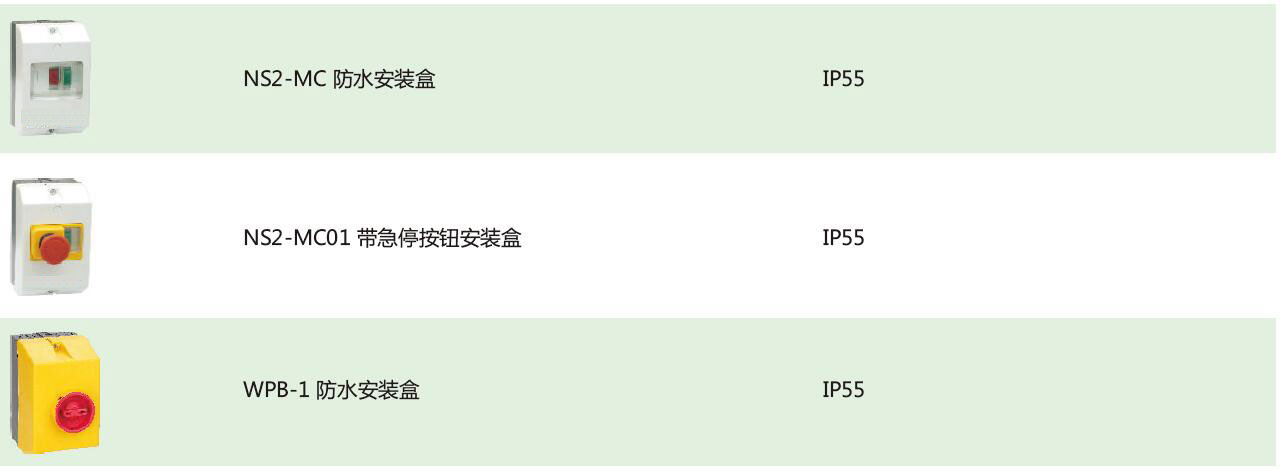

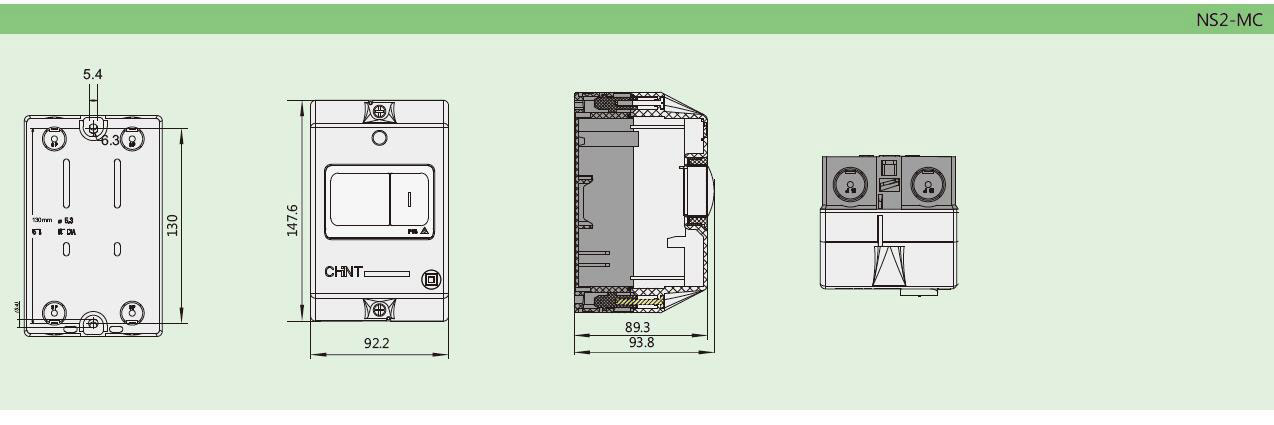

NS2-25安装盒（NS2-MC、NS2-MC01）

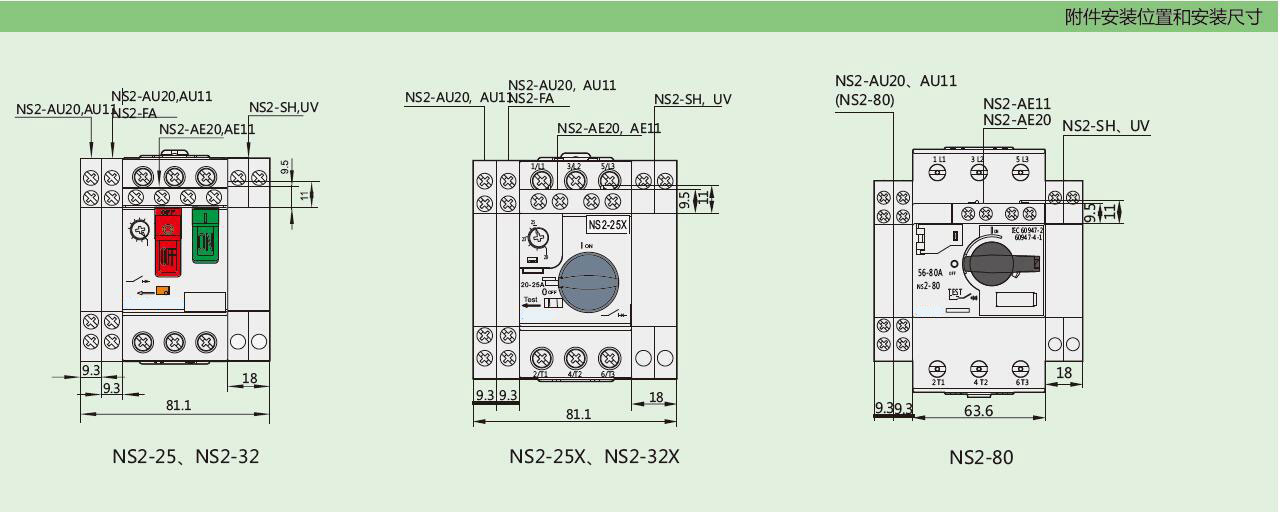

附件安装位置和安装尺寸

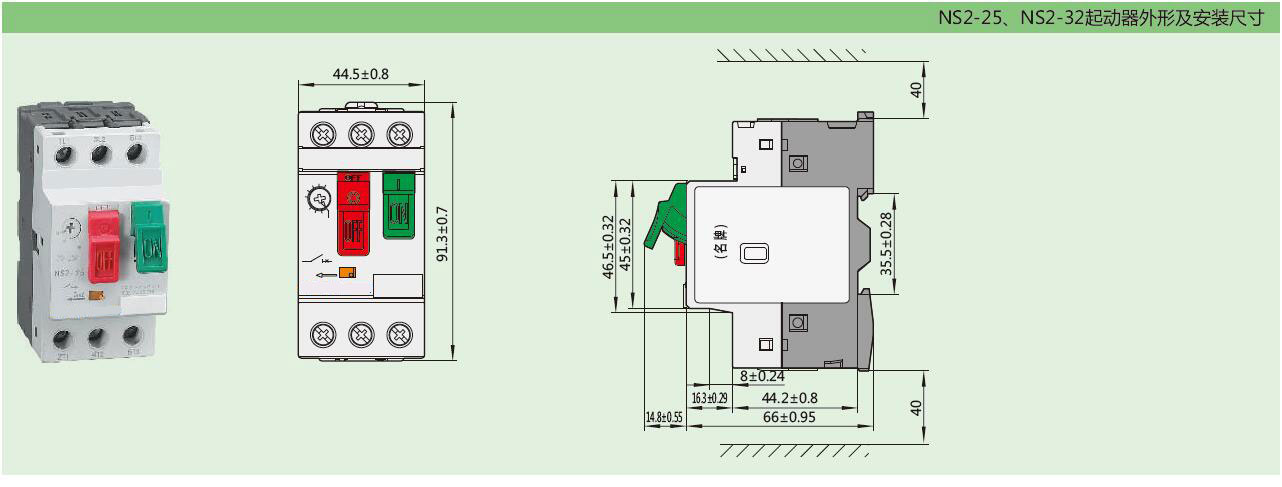

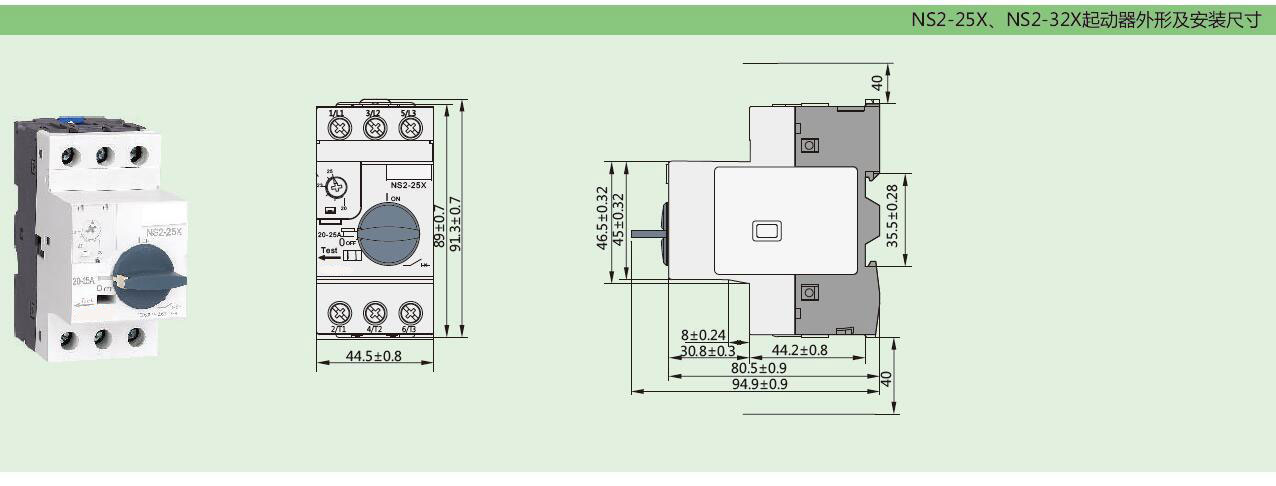

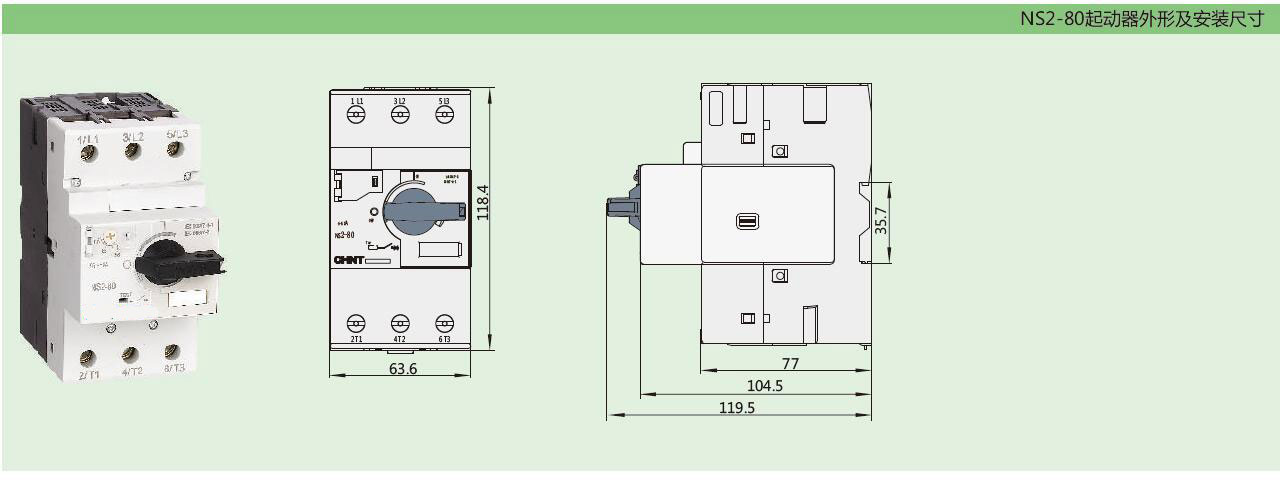

起动器外形及安装尺寸；
起动器采用标准导轨安装，其导轨应符合JB6525的A2.1 TH35-7.5型钢安装轨要求。
订货时定明产品型号规格及台数。
如：订购NS-25 整定电流调节范围9-14A的交流电动机起动器50台
写为：NS2-25/9-14A 50台
如：订购NS2-80B整定电流调节范围25-40A的交流电动机起动器20台
定为：NS2-80/25-40A 20台
需要附件时可只写明附件型号及台数。
附件型号
如：订购110V 50HZ欠压脱扣器10台
写为：NS2-UV110 10台
如：订购约定发热电流6A的含有一常开触头和一常闭触头的瞬时辅助触头组10台
写为：NS2-AU11 10台
凡需特殊使用的起动器和产品技术条件中供需双方协商的起动器，以及超过本规定正常范围的
起动器应作为特殊订货。
