蓄能器_蓄能器_液压辅件_诚工工业互联网平台

主要材质	34CrMo4
产品特点	在适当的时机将系统中的能量转变为压缩能或位能储存起来，当系统需要时，又将压缩能或位能转变为液压或气压等能而释放出来，重新补供给系统。当系统瞬间压力增大时，它可以吸收这部分的能量，以保证整个系统压力正常。反应灵敏，减少动作频率，延长使用寿命
试验方法	试验过程符合标准JB/T 7037-1993 液压隔离式蓄能器试验方法
出厂试验	100%
测评等级

蓄能器

品牌：自营

1.产品概述

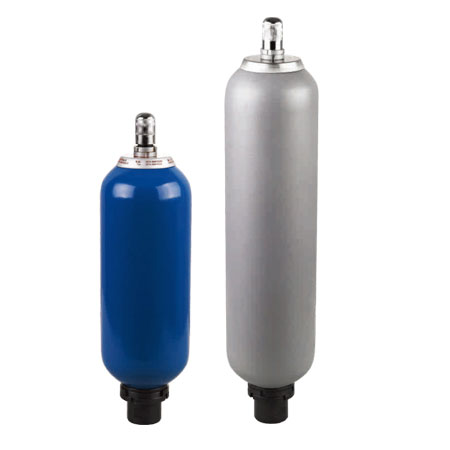

NXQ系列国标囊式蓄能器是我公司生产的结构形式为胶囊式的蓄能器，由于其在储蓄能量，稳定压力，减少能耗，补偿漏损等方面具有出色的特点，因此在被广泛使用于汽车、机械机床、石油、航天航空等行业领域。

2.工作原理

囊式蓄能器主要就是利用气体(一般为氮气)的可压缩性原理来蓄能的，其具体原理如下：在皮囊的内部充入氮气，外部则是由液压油包围，而当液压油不断增多时，皮囊就受到挤压而变形，气体体积遂之缩小，气压增大，这就是蓄能过程；而当气体膨胀时，液压油不断被排出，这就是释放能量的过程。

3.型号说明

NXQ①_②_③/④_⑤_⑥

① 名称代号：液压囊式蓄能器

② 结构形式：A-小口

③ 公称容量：0.4～100L

④ 公称压力：10、20、31.5MPa

⑤ 连接方式：L-螺纹、F-法兰

⑥ 工作介质：A-液压油

4.内部结构及外形尺寸

囊式蓄能器主体部分是皮囊与壳体，而重要部分就是皮囊，这也是决定产品质量、寿命的关键因素。皮囊的最上面的内孔有内螺纹，和充气单向阀连接，充气口里面有一个单向阀，阀芯后面有一个弹簧。皮囊和单向阀的接合面用紫铜垫密封。需要注意的是，对于不同容积和压力的皮囊，其单向阀及各种辅助密封圈一般都是可以通用的。

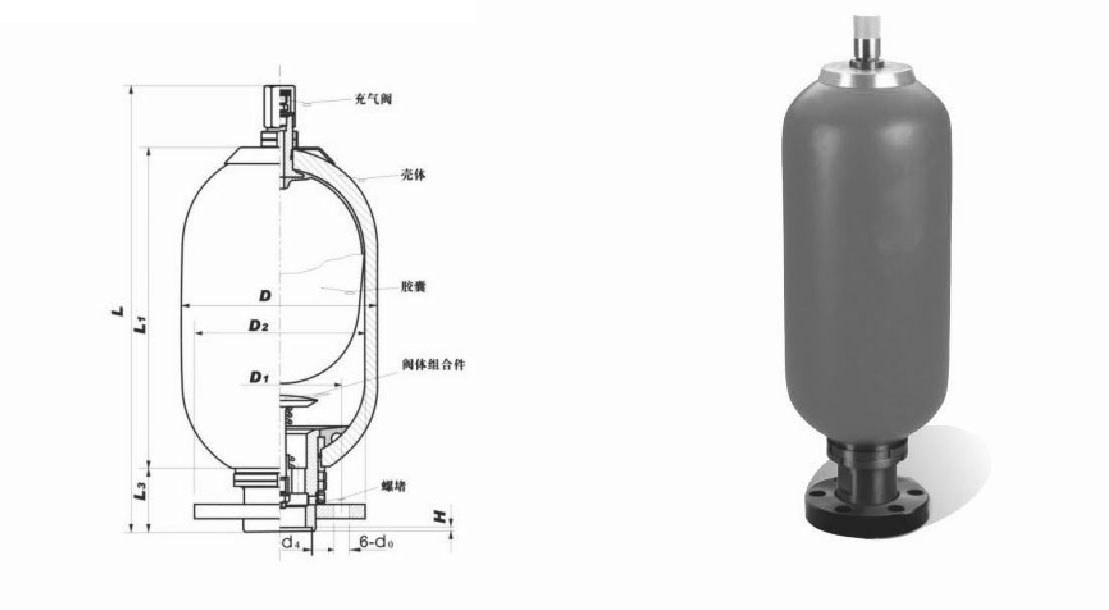

NXQ_A法兰连接结构简图

NXQ_A型号螺纹连接蓄能器型号及尺寸

型号	公称容积L	设计压力MPa	基本尺寸mm									重量
型号	公称容积L	设计压力MPa	L	L₁	L₃	H	D	D1	D2	d₄	6-d₀	Kg
NXQ_A-0.4/P-F-Y	0.40	10、20、31.5	253	135	55	2.4_-^0.0_0.1	Φ89	Φ77	Φ110		6-Φ17	3
NXQ_A-0.63/P-F-Y	0.63		303	190			Φ89					3.6
NXQ_A-1/P-F-Y	1		323	200			Φ114					5
NXQ_A-1.6/P-F-Y	1.6		365	251	80		Φ152	Φ99	Φ130	Φ50H9	6-Φ17	11
NXQ_A-2.5/P-F-Y	2.5		430	280								14
NXQ_A-4/P-F-Y	4		540	390								16
NXQ_A-6.3/P-F-Y	6.3		710	560								22
NXQ_A-10/P-F-Y	10		662	490	100		Φ219	125	160	Φ65H9	6-Φ21	39
NXQ_A-16/P-F-Y	16		872	700								54
NXQ_A-25/P-F-Y	25		1572	1000								74
NXQ_A-40/P-F-Y	40		1692	1520								108
NXQ_A-20/P-F-Y	20		675	490	105		Φ299	Φ150	Φ200	Φ80H9	6-Φ26	80
NXQ_A-25/P-F-Y	25		765	580								90
NXQ_A-40/P-F-Y	40		1045	860								118
NXQ_A-63/P-F-Y	63		1465	1280								171
NXQ_A-63/P-F-Y	63		1465	1280								171
NXQ_A-80/P-F-Y	80		1805	1620								213
NXQ_A-100/P-F-Y	100		2185	2000								253

5.产品认证

制造许可证：蓄能器是一种压力容器，必须遵守压力容器的规范，其设计、制造和试验需按照标准进行安装、设置其它零部件和运行应按照压力容器的技术规则。

6.订货说明

①订货时须写明型号代号全称，如：工作压力为20MPa，公称容量25L，壳体结构为小口。工作介质为液压油，连接方式为螺纹连接的囊式蓄能器：NXQ_A-25/20-L-Y。

②若对蓄能器有特殊要求时，请同本公司商洽。

③本公司保留设计更改权，对修改恕不另行通知

订购说明：此订单发货周期约为50天，具体以到货日期为准。
