CR | -T | -03 | -04 | -50 |
---|---|---|---|---|
系列号 | 连接型式 | 规格 | 开启压力MPa | 设计号 |
CR:直角单向阀 | T:螺纹连接型 | 03 | 04 : 0.04 35 : 0.35 50 : 0.5 | 50 |
06 | 50 | |||
10 | 50 | |||
G:底板安装型 | 03 | 50 | ||
06 | 50 | |||
10 | 50 |
注:备有磷酸酯液用阀。但对磷酸酯液需要采用特殊性密封(氟橡胶),订购时请在型号前加"F-"。
主要材质 | 阀体:灰铸铁;阀芯:20CrMo或42CrMo |
产品特点 | 允许液流在设定开启压力下从一个方向流过,完全阻止反向流动 |
试验方法 | 试验过程符合标准GB/T 8106-1987 方向控制阀试验方法 |
出厂试验 | 100% |

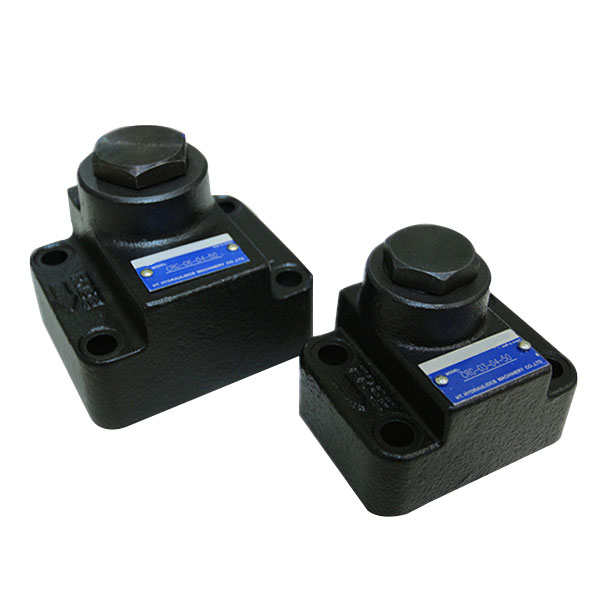

型号:CRT-※-※-50 、 CRG-※-※-50
说明:这类阀允许液流在设定开启压力下从一个方向流过,完全阻止反向流动。
型号 | 额定流量L/min | 最高工作压力MPa | 开启压力MPa | 质量kg | |
---|---|---|---|---|---|
螺纹连接型 | CRT-03-※-50 | 40 | 25 | 0.004 0.35 0.5 | 0.9 |
CRT-06-※-50 | 125 | 1.7 | |||
CRT-10-※-50 | 250 | 5.6 | |||
底板安装型 | CRG-03-※-50 | 40 | 25 | 0.004 0.35 0.5 | 1.7 |
CRG-06-※-50 | 125 | 2.9 | |||
CRG-10-※-50 | 250 | 5.5 |
JIS液压图形符号
CR | -T | -03 | -04 | -50 |
---|---|---|---|---|
系列号 | 连接型式 | 规格 | 开启压力MPa | 设计号 |
CR:直角单向阀 | T:螺纹连接型 | 03 | 04 : 0.04 35 : 0.35 50 : 0.5 | 50 |
06 | 50 | |||
10 | 50 | |||
G:底板安装型 | 03 | 50 | ||
06 | 50 | |||
10 | 50 |
注:备有磷酸酯液用阀。但对磷酸酯液需要采用特殊性密封(氟橡胶),订购时请在型号前加"F-"。
可提供下述法兰连接型阀,详情请和我们联系。
型号 | 额定流量 L/min | 最高工作压力 MPa |
---|---|---|
CRF-10-※-50 | 300 | 25 |
CRF-16-※-50 | 600 | |
CRF-24-※-50 | 1300 |
系列号 | 底板型号 | 连接尺寸Rc | 质量kg |
---|---|---|---|
CRG-03 | CRGM-03-50 | ⅜ | 1.6 |
CRGM-03X-50 | ½ | 1.6 | |
CRG-06 | CRGM-06050 | ¾ | 2.4 |
CRGM-06X-50 | 1 | 3.0 | |
CRG-10 | CRGM-10-50 | 1¼ | 4.8 |
CRGM-10X-50 | 1½ | 5.7 |
使用底板时,请按上述底板型号订货。不用底板时,安装面须经6-S精度机械精加工。
安装螺钉
阀型号 | 内六角螺钉 | 数量 |
---|---|---|
CRG-03 | M10x45L | 4 |
CRG-06 | M10x50L | 4 |
CRG-10 | M1x55L | 6 |
型号 | A | B | C | D | E | F | H |
---|---|---|---|---|---|---|---|
CRT-03 | 62 | 36 | Φ38 | 80.5 | 33 | 44 | ⅜ |
CRT-06 | 74 | 45 | Φ54 | 104.5 | 49 | 54 | ¾ |
CRT-10 | 107 | 65 | Φ80 | 130 | 65 | 80 | 1¼ |
型号 | A | B | C | D | E | F | H | J | 安装面符合下述ISO标准 |
---|---|---|---|---|---|---|---|---|---|
CRG-03 | 90 | 66.7 | 11.7 | 72 | 42.9 | 17.5 | 72.5 | 31 | ISO 5781-AG-06-2-A-87 |
CRG-06 | 102 | 79.4 | 11.3 | 93 | 60.3 | 21.4 | 84.5 | 36 | ISO 5781-AH-08-2-A-87 |
底板型号CRGM-03-50A为3/8,底板型号CRGM-03X-50为1/2。
底板型号 | A | B | C | D | E | F | H |
---|---|---|---|---|---|---|---|
CRGM-06-50 | 124 | 10 | 77 | 27 | 36 | 3/4 | 110 |
CRGM-06X-50 | 136 | 16 | 82.3 | 22 | 45 | 1 | 130 |
底板型号 | A | B | C | D | E | F | H |
---|---|---|---|---|---|---|---|
CRGM-10-50 | 150 | 12 | 96 | 30 | 45 | 1¼ | 135 |
CRGM-10X-50 | 177 | 25.5 | 104 | 22 | 50 | 1½ | 167 |
油液粘度30mm2/s
