首页 > 液压系列 > 液压油缸 > CD250/CG250 CD350/CG350 系列重载液压缸

CD250/CG250 CD350/CG350 系列重载液压缸 评分 9.0

品牌:海洋液压
本商城所售产品均由专业技术部门检测,并提供专业保障和售后服务。

累计评价: 3

登录后查看价格
类型 系列 缸径/活塞杆直径 安装方法 连接方式 管路连接 活塞杆材料 活塞杆螺纹 端部缓冲 液压介质 密封结构形式 行程 数量
立即购买


主要材质 缸体:20钢、45钢或27SIMn;活塞:HT300或45钢;活塞杆:45钢
产品特点 安装型式和尺寸符合德国标准和ISO3320,能适应环境恶劣、重载状态,广泛应用于钢铁、铸造及机械制造。
试验方法

试验过程符合标准 GB/T15622-2005  液压缸试验方法

出厂试验 100%
测评等级

CD250/CG250 CD350/CG350 系列重载液压缸

品牌:海洋液压

本系列缸是由14种缸径,分别按四种速比组成28种规格的单活塞双作用差动油缸。另外缸头法兰式、中间耳轴安装式和底座安装式三种还可做成双活塞双作用等速油缸,再加上无端部缓冲和两端部有缓冲(采用可调节流阀)与上述28种规格组成384个品种。

本系列产品其安装型式和尺寸符合德国标准和ISO3320,特别适合于环境恶劣、重载的工作状态下,广泛应用于钢铁、铸造及机械制造等工业部门。

如需特殊定制,请联系我们。

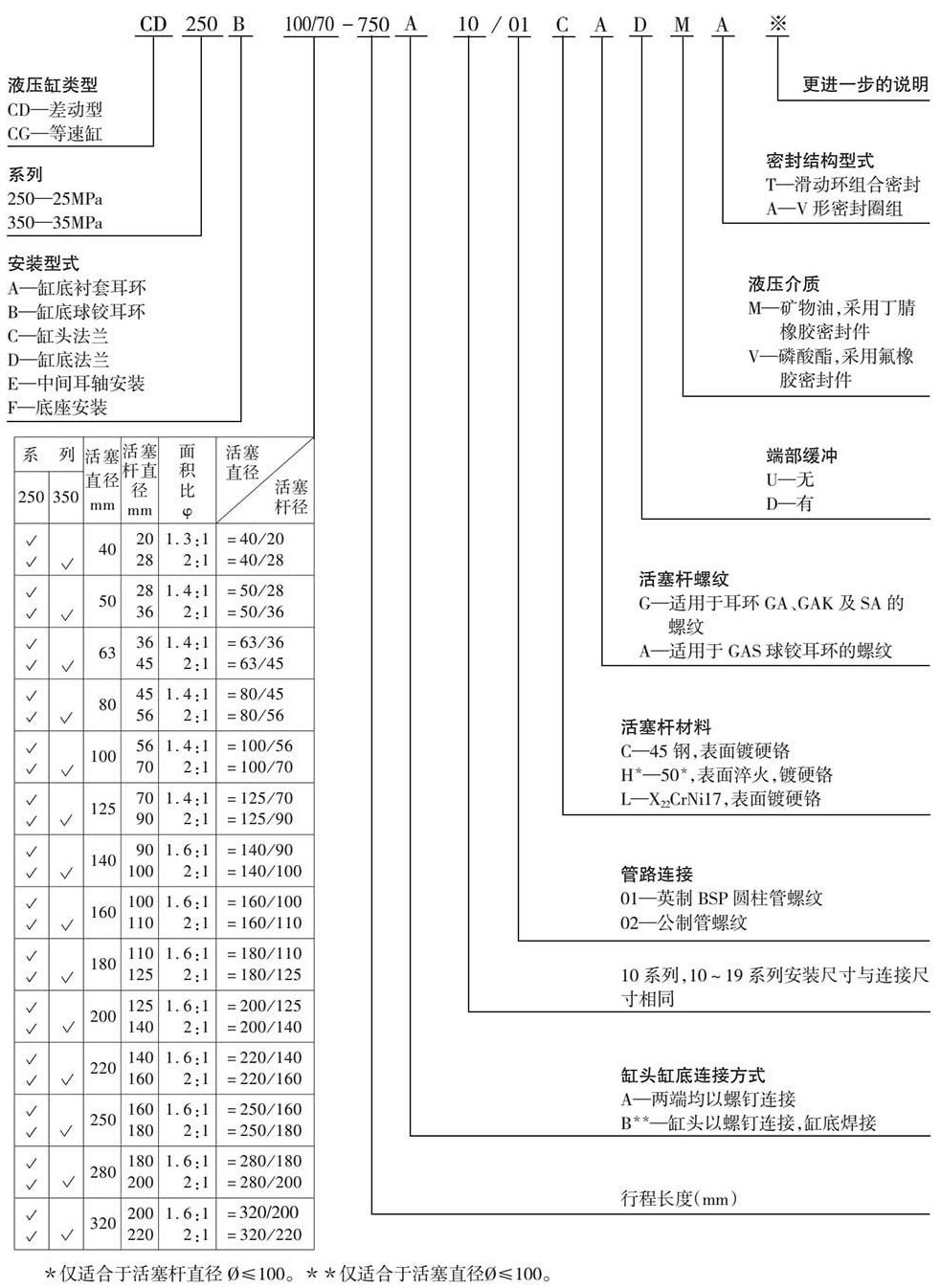

型号说明


技术性能与特点

工作压力(MPa)CD/CG250系列:25,CD/CG350系列:35
适用介质矿物油、磷酸酯和水乙二醇
工作温度(℃)-30~+100
介质粘度(cSt)2.8~380
运行速度(m/s)0.5(采用特殊密封可达15m/s)
密封动密封:A型采用V型密封圈组,适用于高速高压; T型采用摩擦系数小的滑动环组合密封,适用于低速低压。
静密封:采用国产O型圈
缸头与缸筒连接型式、排气阀A型:螺纹、法兰连接;B型:缸底焊接结构,缸头螺纹连接。端部均有排气螺塞的单向阀。
油口连接螺纹所有缸径的油口:GB公制细牙螺纹,也可用英国管螺纹标准BSP惠氏管螺纹,即我国圆柱管螺纹G
安装型式有A、B、C、D、E、F
活塞杆材料高抗拉强度钢和不锈钢X22CrNi17,表面均镀硬铬

技术规格

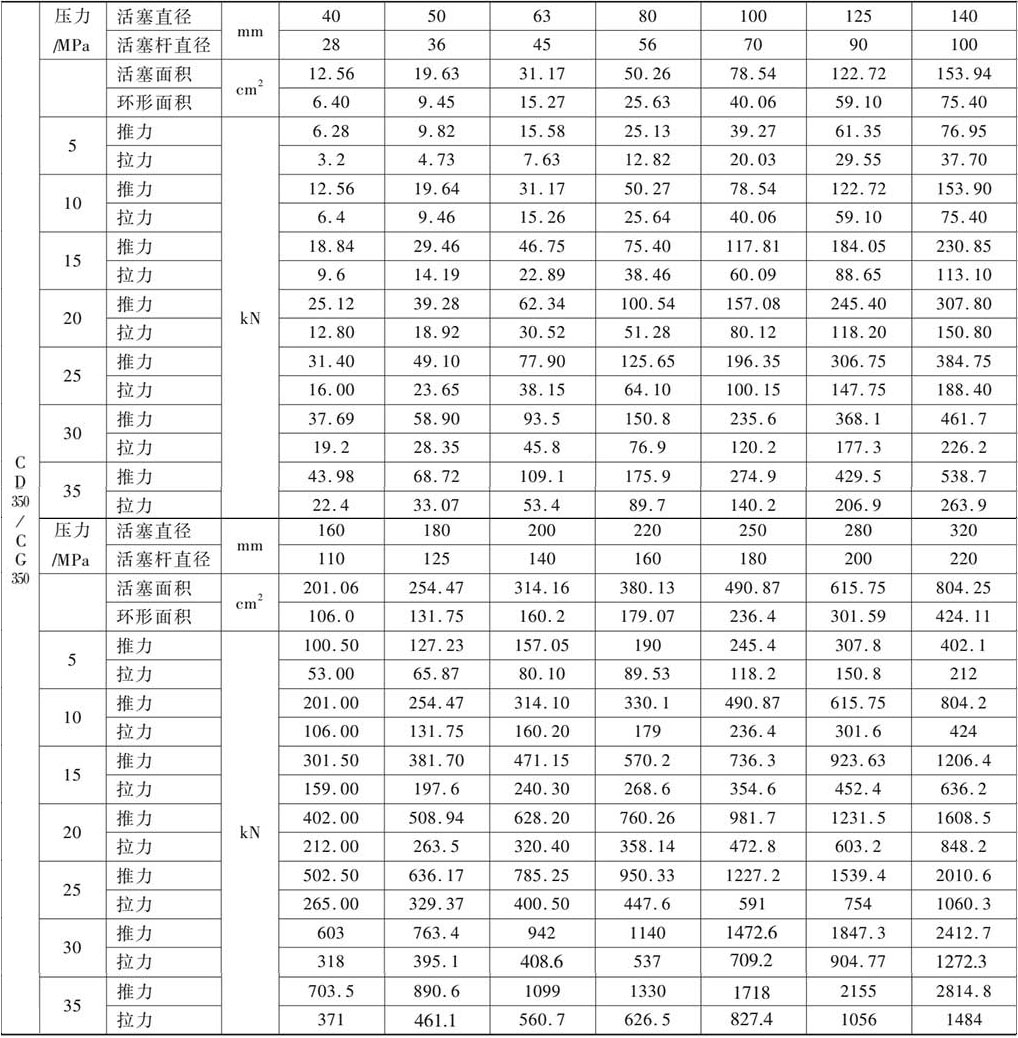

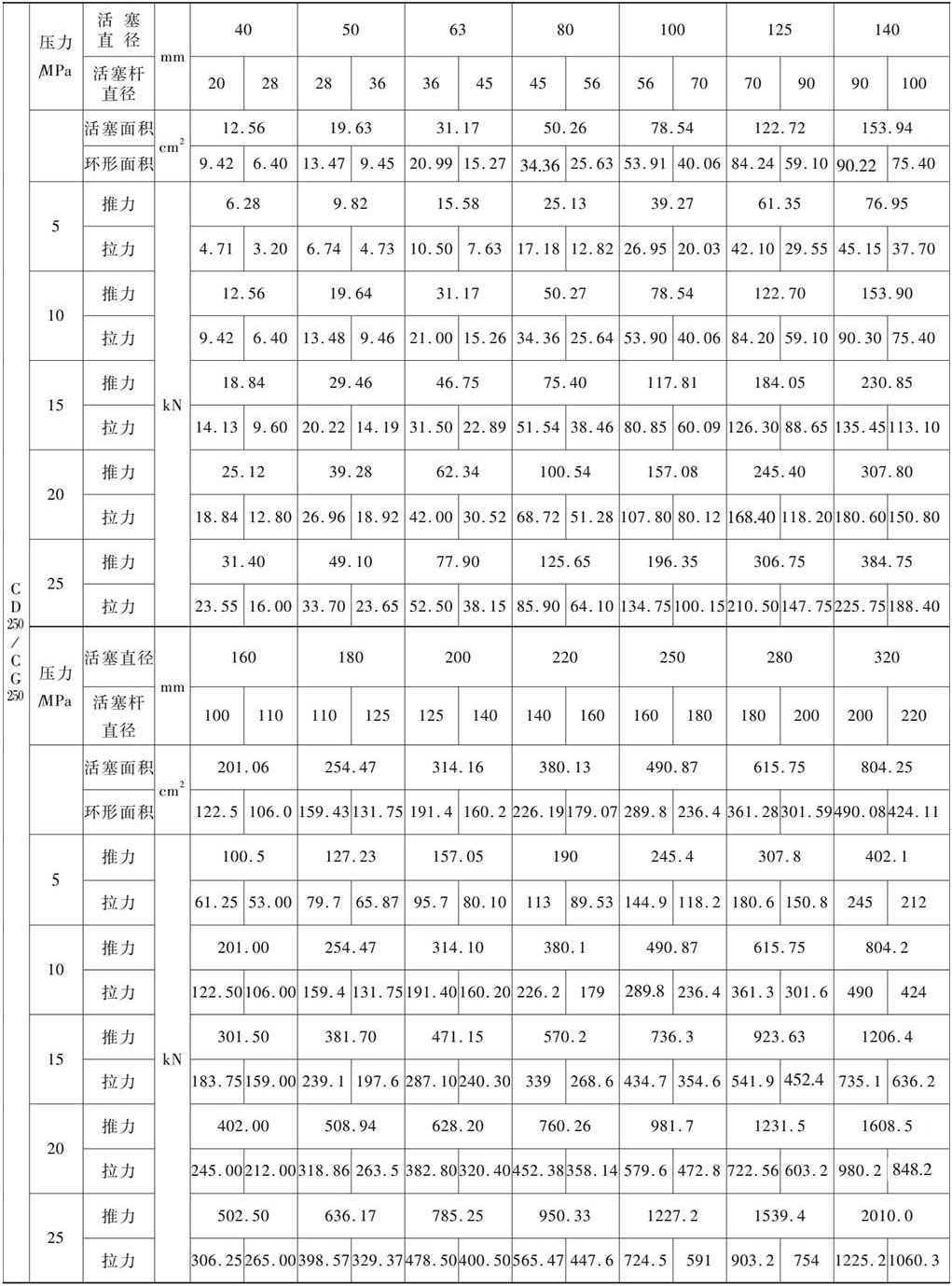

活塞上推(拉)力

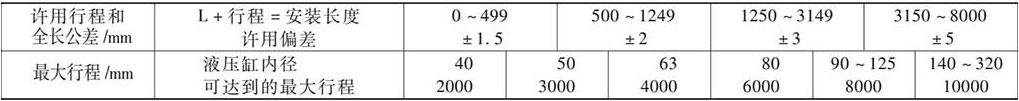

CD/CG重载液压缸最大行程及全长公差


注:根据欧拉公式,杆在铰接结构、刚性导向载荷下,安全系数为3.5,对于各种安装型式、各种缸径在不同工作压力时,活塞杆在弯曲应力,(压缩载荷)作用下的许用行程,详见样本。

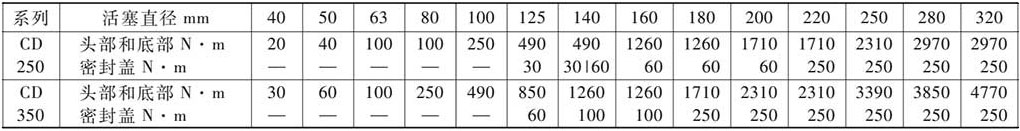

缸头与缸筒螺纹连接时CD250/CD350系列螺纹连钉紧固力矩


外形尺寸

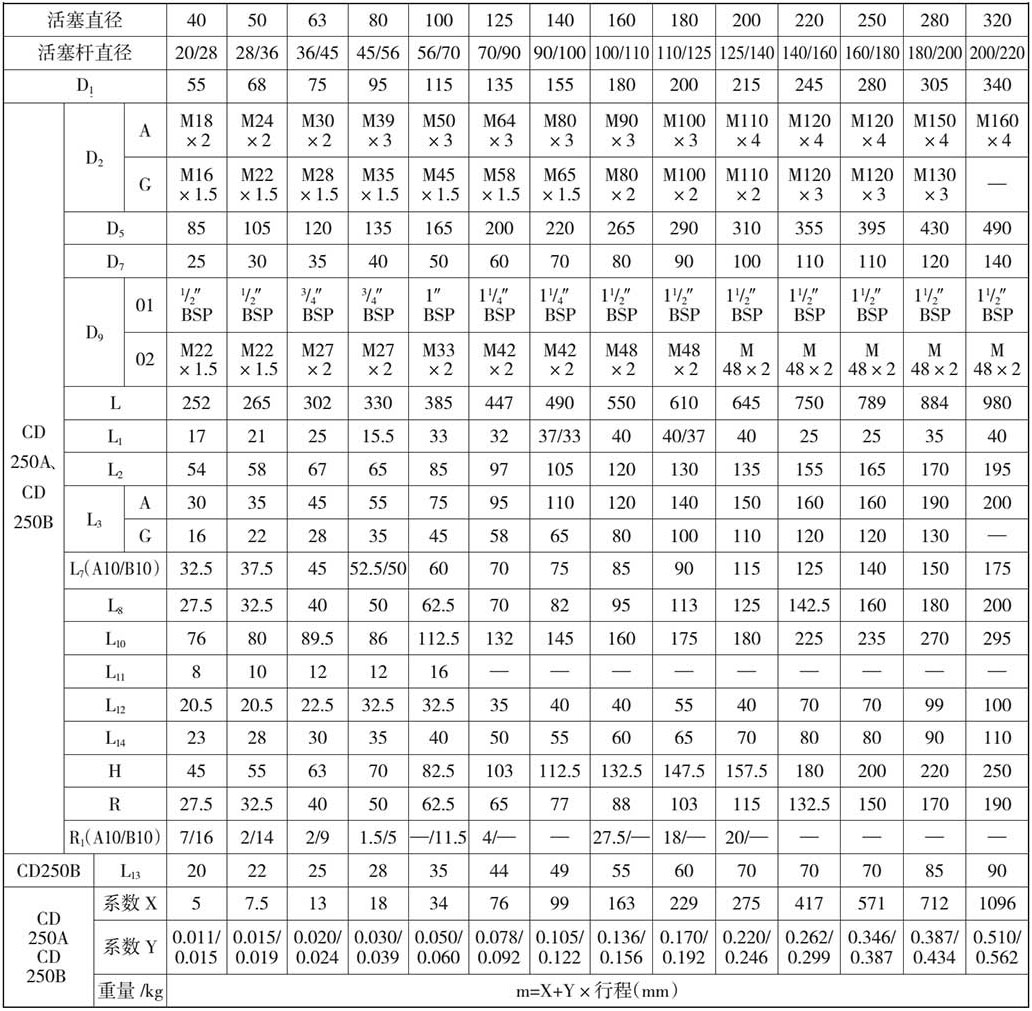

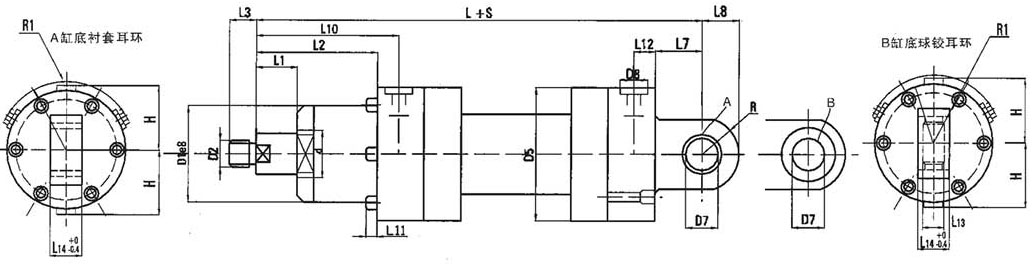

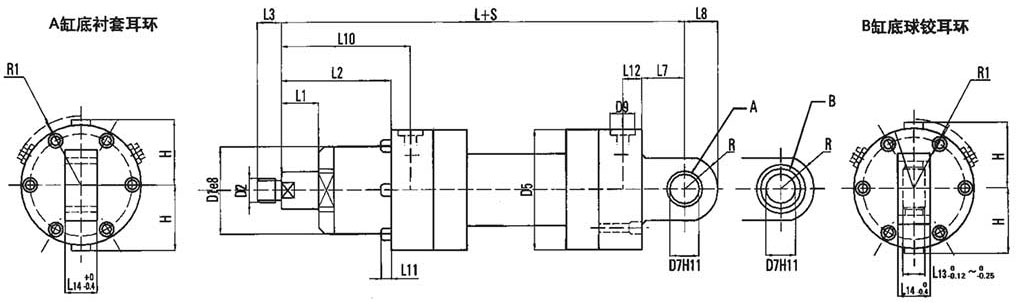

CD250A/CD250B差动重载液压缸

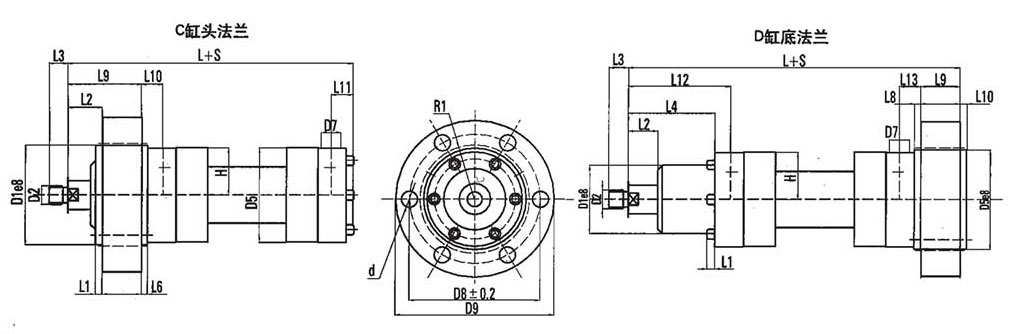

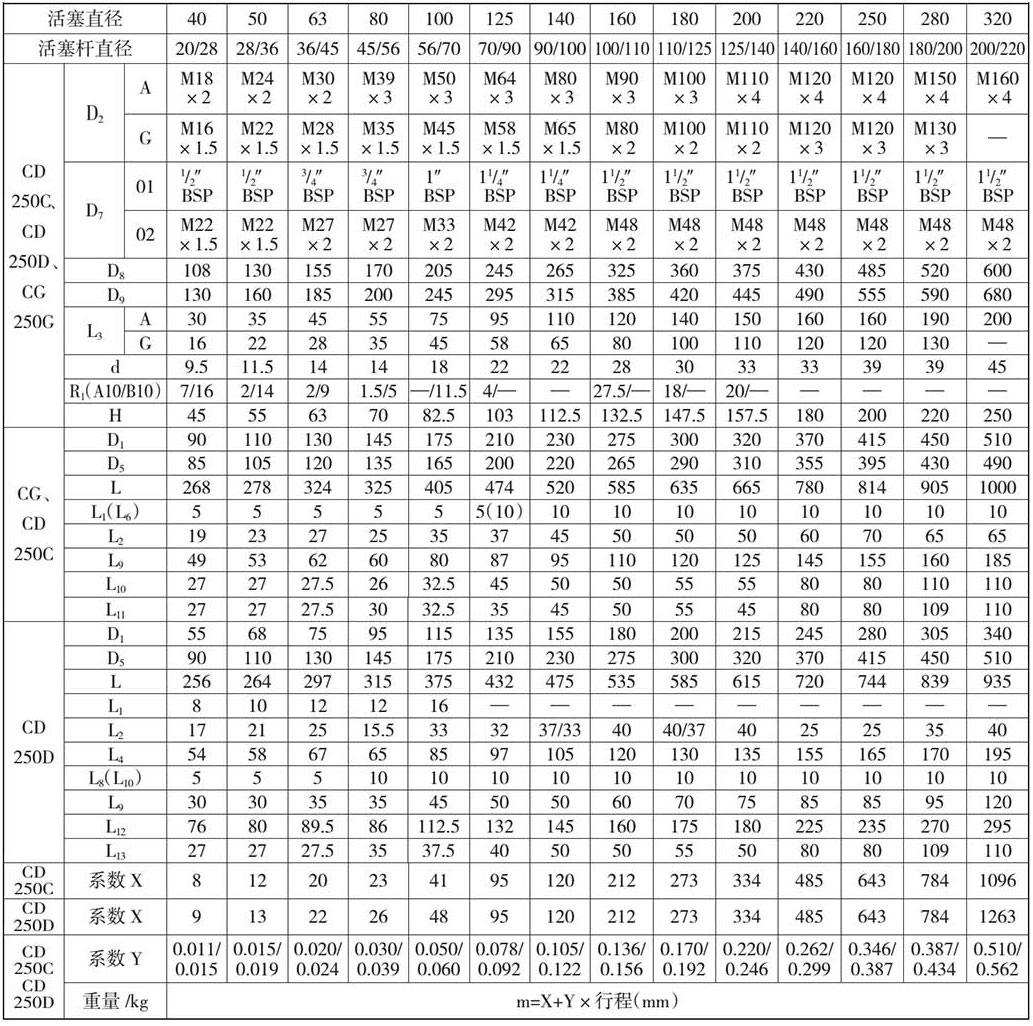

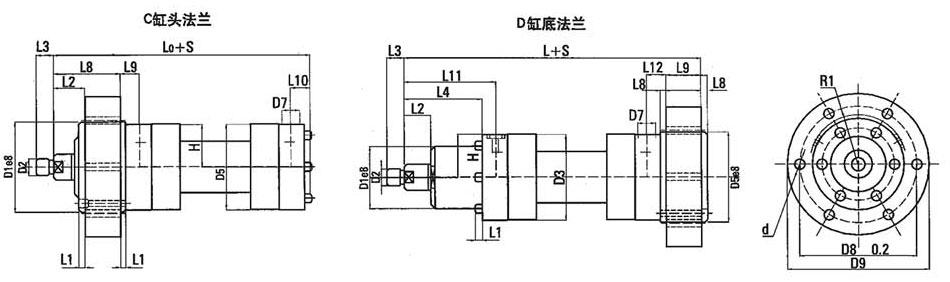

CDC250C/CD250D差动重载液压缸



注:H、R1与CD250C缸头法兰安装的液压缸相同。

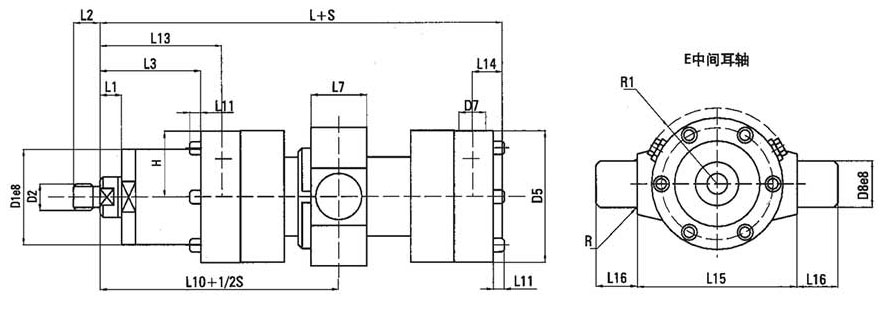

CD250E差动重载液压缸



注:H、R1与CD250C缸头法兰安装的液压缸相同。

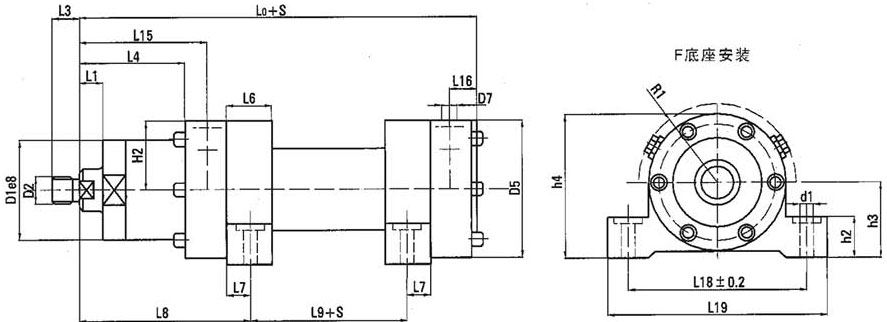

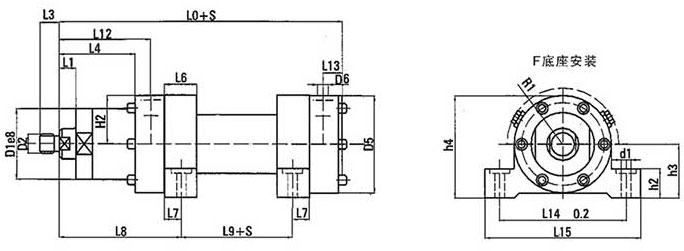

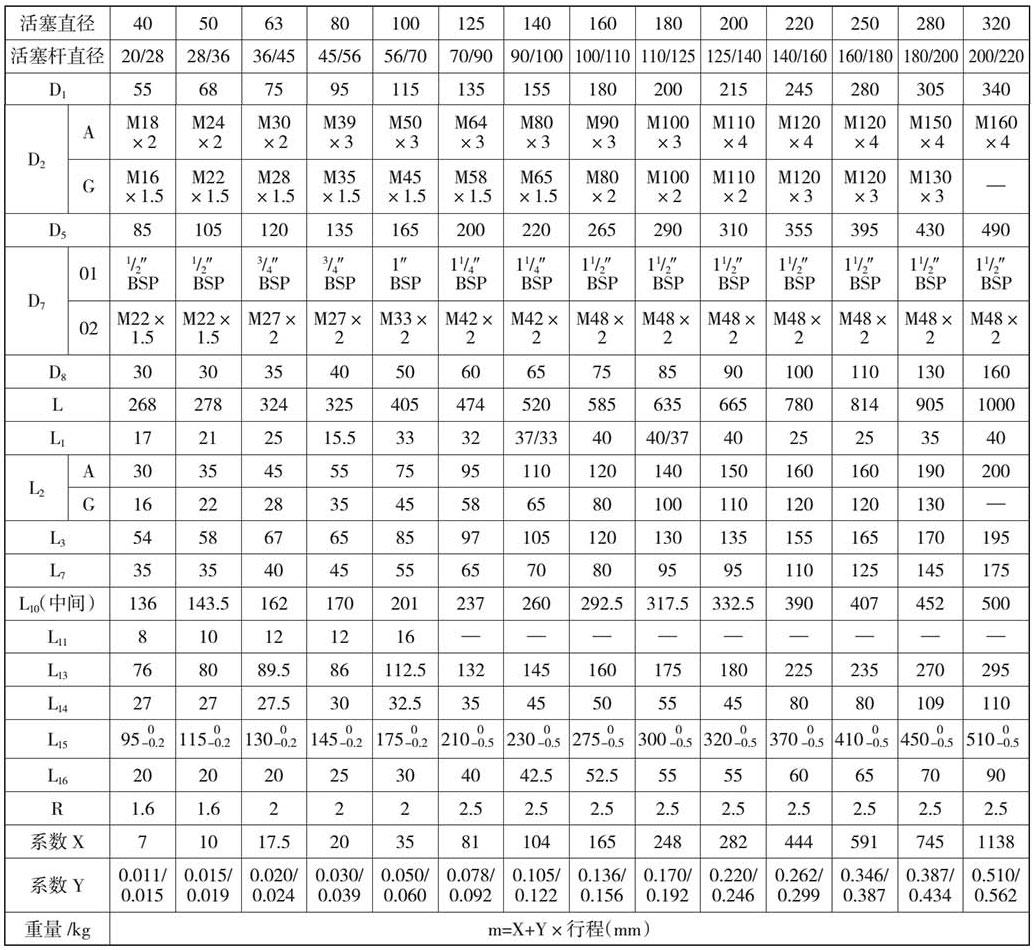

CD250F差动重载液压缸



注:H、R1与其它缸的H、R1相同。

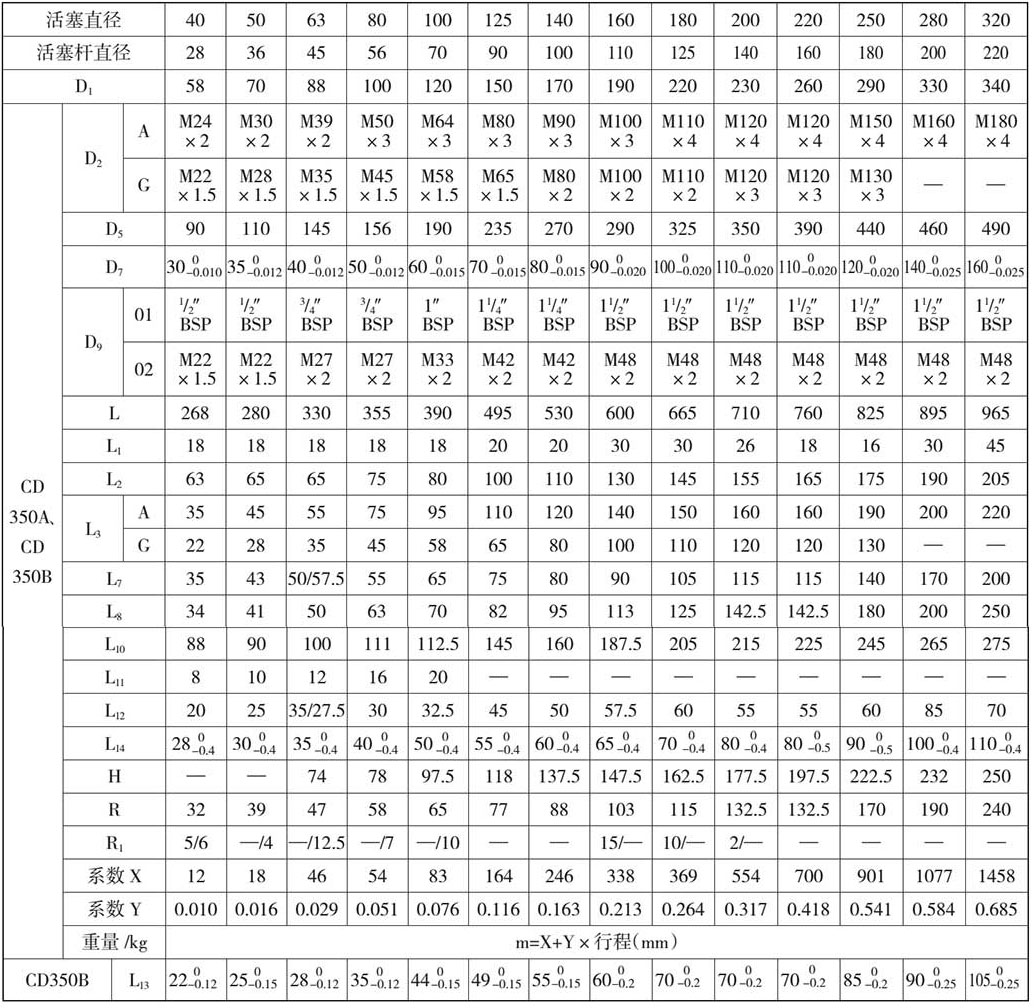

CD350A、CD350B差动重载液压缸

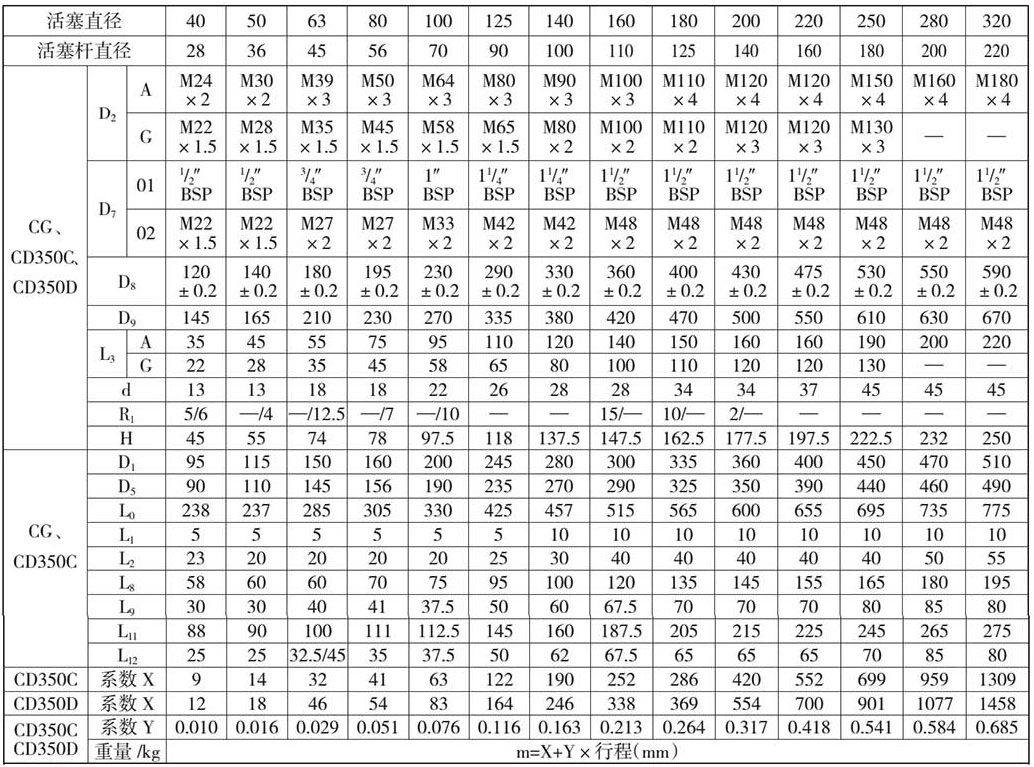

CD350C、CD350D 差动重载液压缸

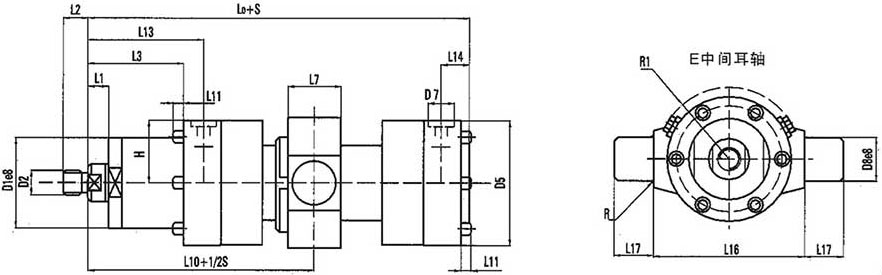

CD350E差动重载液压缸



CD350F差动重载液压缸

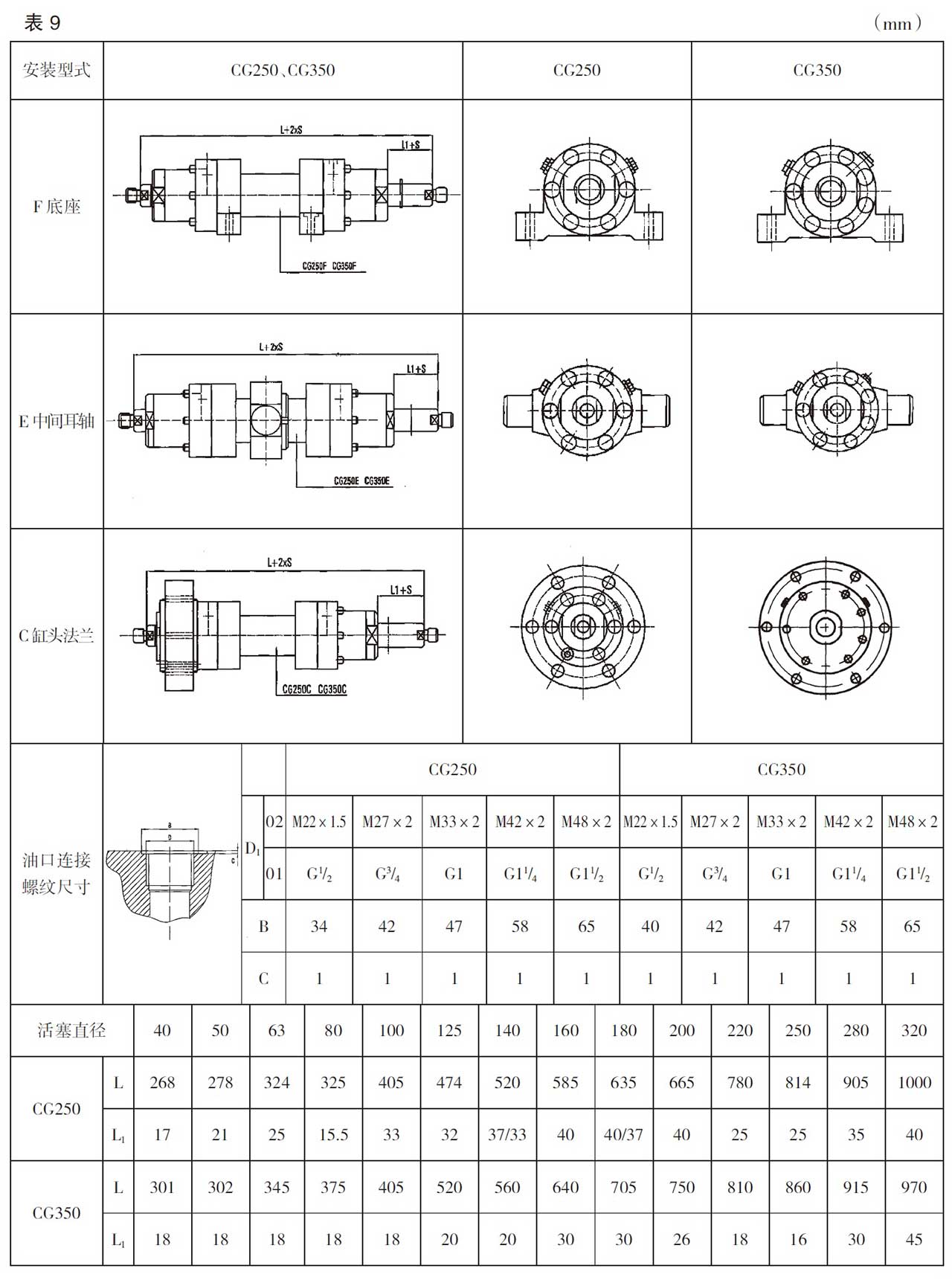

CG250、CG350重载液压缸

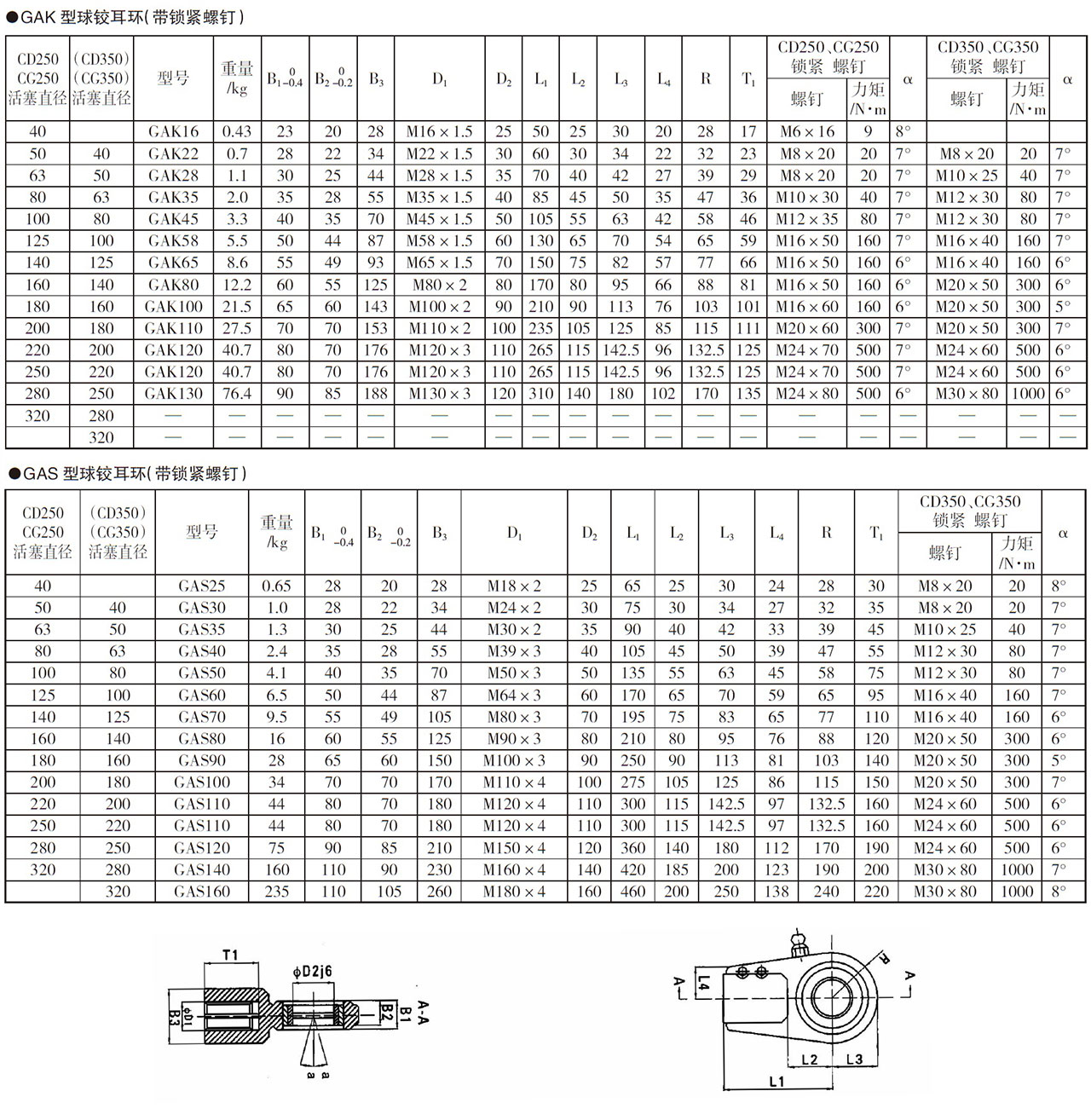

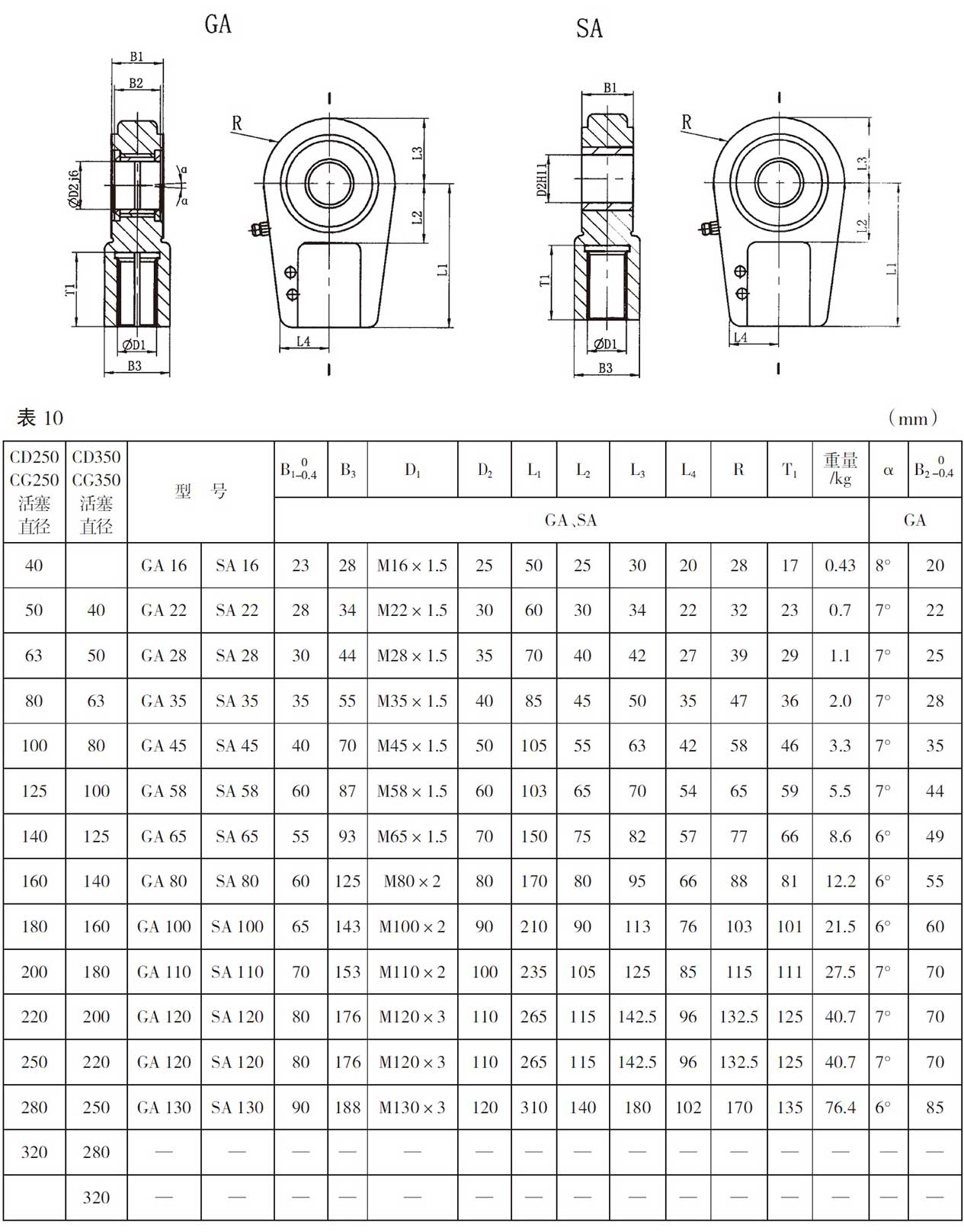

GA型球铰耳环、SA型衬套耳环

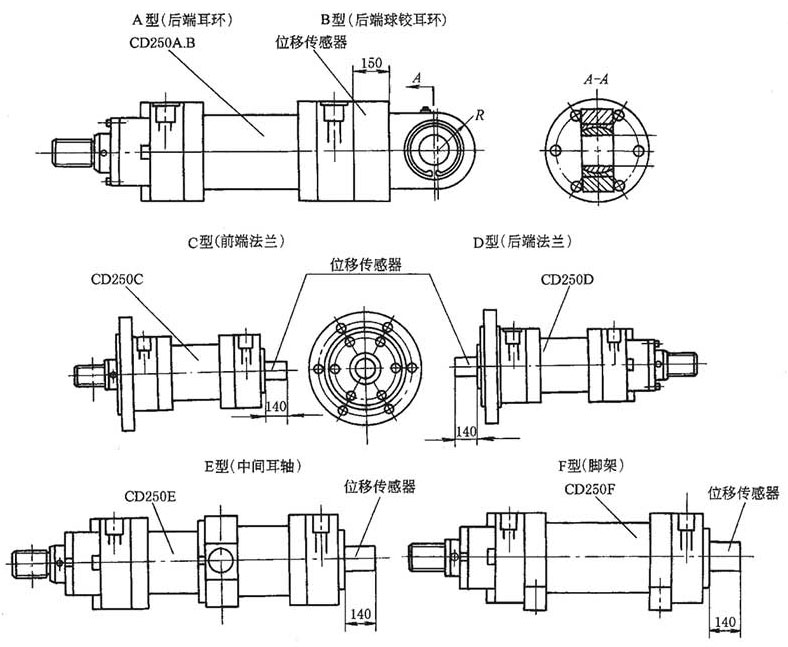

带位移传感器的CD/CG250液压缸

由我公司在重载液压缸基础上设计、研制的带位移传感器液压缸,可以在所选用的行程范围内,在任意位置输出精确的控制信号,是可以应用于各种生产线上进行程序控制的液压缸。

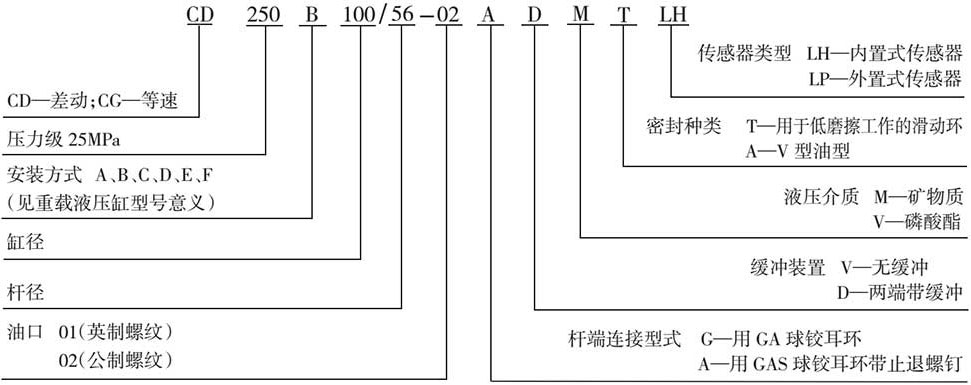

型号说明

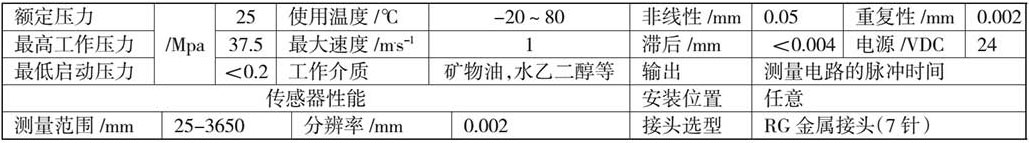

技术参数

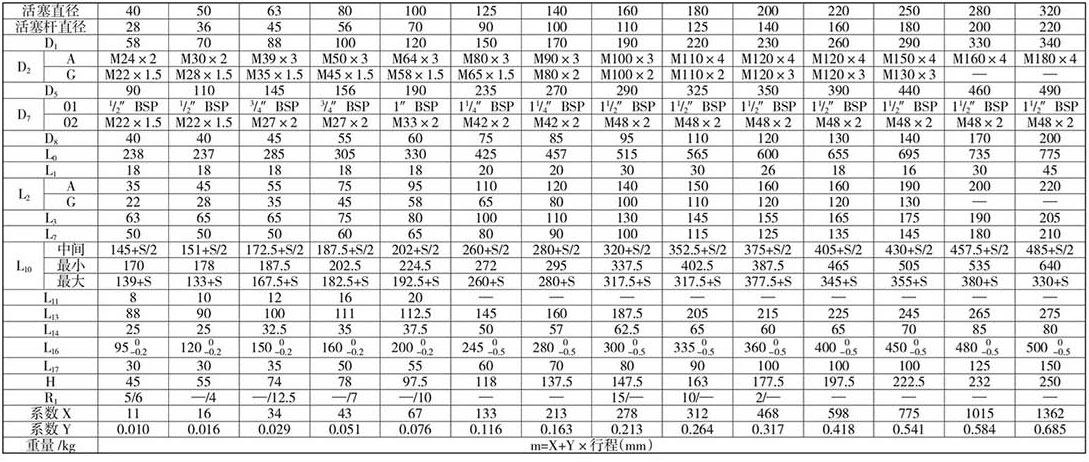

行程及外形尺寸

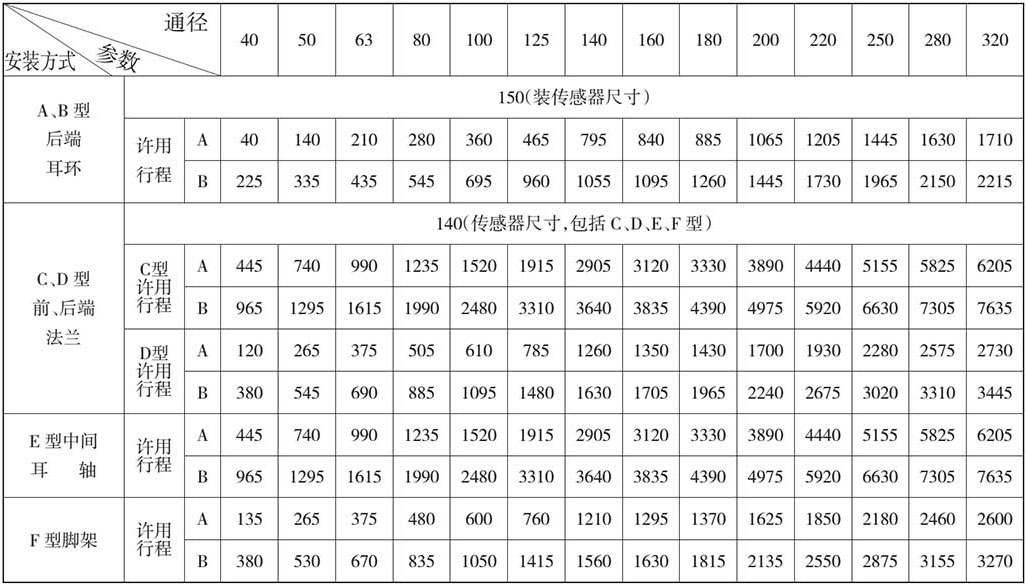

注:许用行程栏中A/B表示活塞杆的两种不同直径

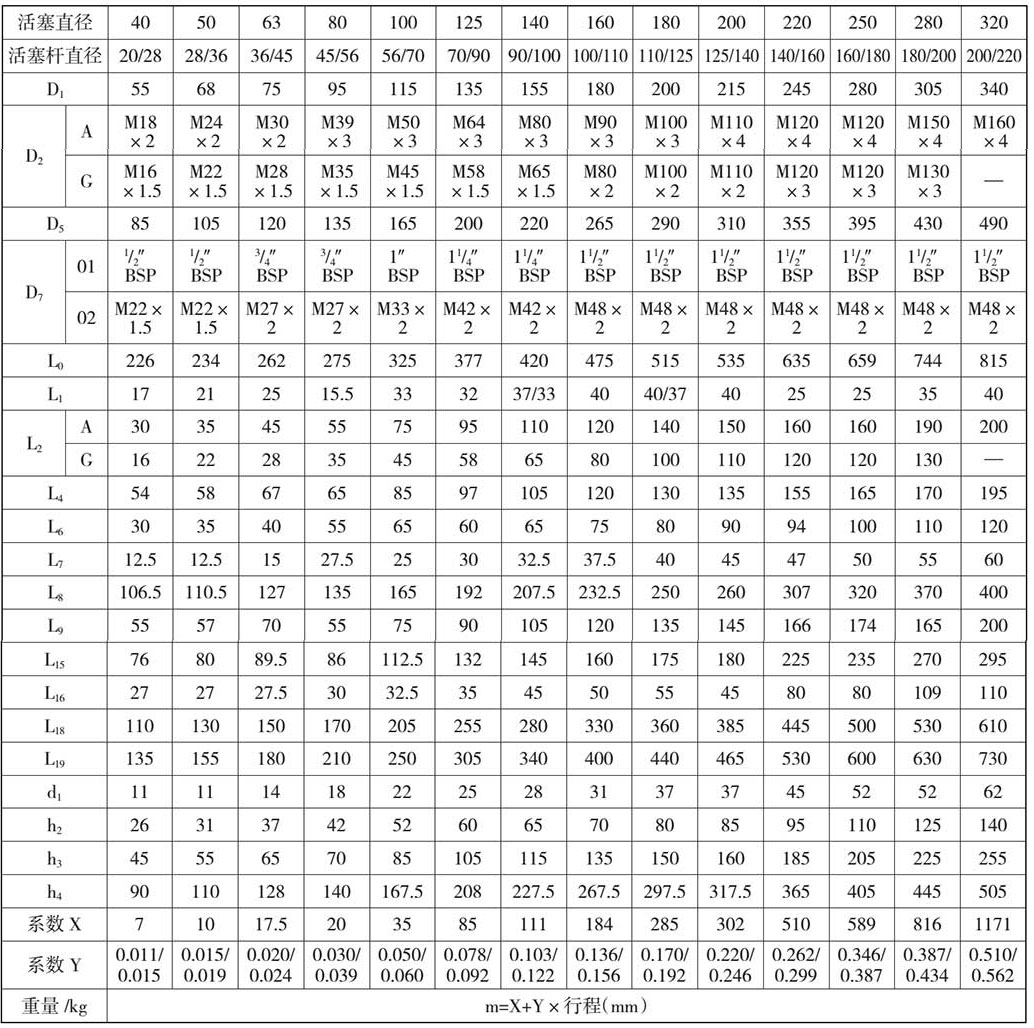

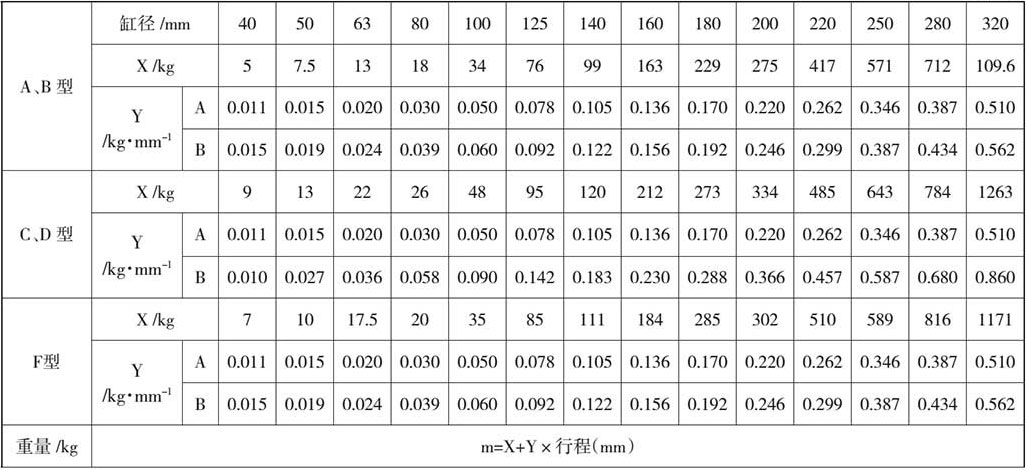

重量计算表
