B | T | -03 | -V | -32 |
---|---|---|---|---|
系列号 | 连接型式 | 规格 | 高卸荷型标记* | 设计号 |
B:先导控制型溢流阀 | T:螺纹连接型 | 03 | V:仅高卸荷压力型才标记 | 32 |
06 | 32 | |||
10 | 32 | |||
G:底板安装型 | 03 | 32 | ||
06 | 32 | |||
10 | 32 |
*高卸荷压力型是为缩短卸荷到加载的过渡时间而选用
主要材质 | 阀体:灰铸铁;阀芯:20CrMo或42CrMo |

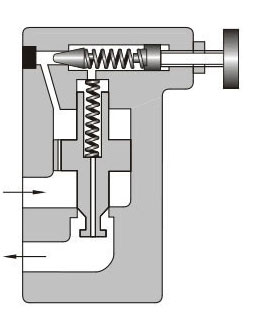

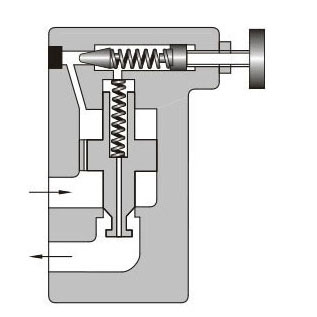

产品特点 | 由先导阀和溢流阀组成。工作时液压力同时作用于主阀芯和先导阀芯。由于阻尼孔的阻尼作用,主阀芯上下两个面受到的液压力不相等,主阀芯在压差的作用下移动,实现溢流 |
试验方法 | 试验过程符合标准 GB/T 8105-1987 压力控制阀试验方法 |
出厂试验 | 100% |
说明:这些阀保护泵和控制阀以免超压,且能使液压系统保持恒定控制压力。 利用远程控制回路可实行远程控制和卸荷控制。
型号 | 最高工作压力MPa | 最高工作压力MPa | 最大流量L/min | 质量kg | ||
---|---|---|---|---|---|---|
螺纹连接型 | 底板安装型 | BT型 | BG型 | |||
BT-03-※-32 | BG-03-※-32 | 25 | ~25 | 100 | 5.0 | 4.7 |
BT-06-※-32 | BG-06-※-32 | 200 | 5.0 | 5.6 | ||
BT-10-※-32 | BG-10-※-32 | 400 | 8.5 | 8.7 |

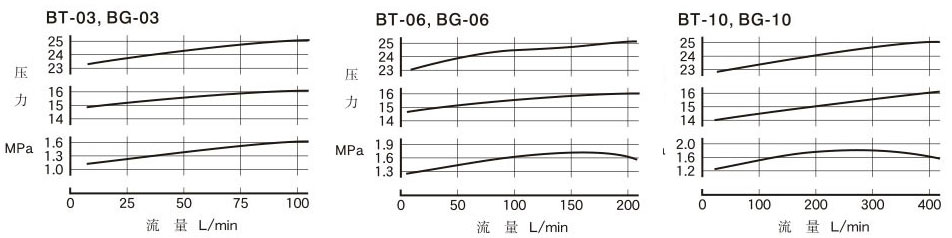

★最低调节压力特性,请参见流量-卸荷压力特性和最低调节压力特性
B | T | -03 | -V | -32 |
---|---|---|---|---|
系列号 | 连接型式 | 规格 | 高卸荷型标记* | 设计号 |
B:先导控制型溢流阀 | T:螺纹连接型 | 03 | V:仅高卸荷压力型才标记 | 32 |
06 | 32 | |||
10 | 32 | |||
G:底板安装型 | 03 | 32 | ||
06 | 32 | |||
10 | 32 |
*高卸荷压力型是为缩短卸荷到加载的过渡时间而选用
JIS液压图形符号
用于远程控制的远程控制溢流阀。如果管的内部容积太大,可能出现振动,因而应尽可能减小配管的直径和长度。
进行压力调节时,先拧松锁紧螺母,增压时顺时针方向,降压时逆时针方向,慢慢转动手柄。调压后,必须拧紧锁紧螺母。
回油箱内的配管不得与其他的回油管连接,而应直接回油箱。
当小流量时,设定压力将不稳定,流量应大于右表的最小流量。
阀规格 | 最小流量 |
---|---|
03 | 8L/min |
06 | |
10 | 15L/min |

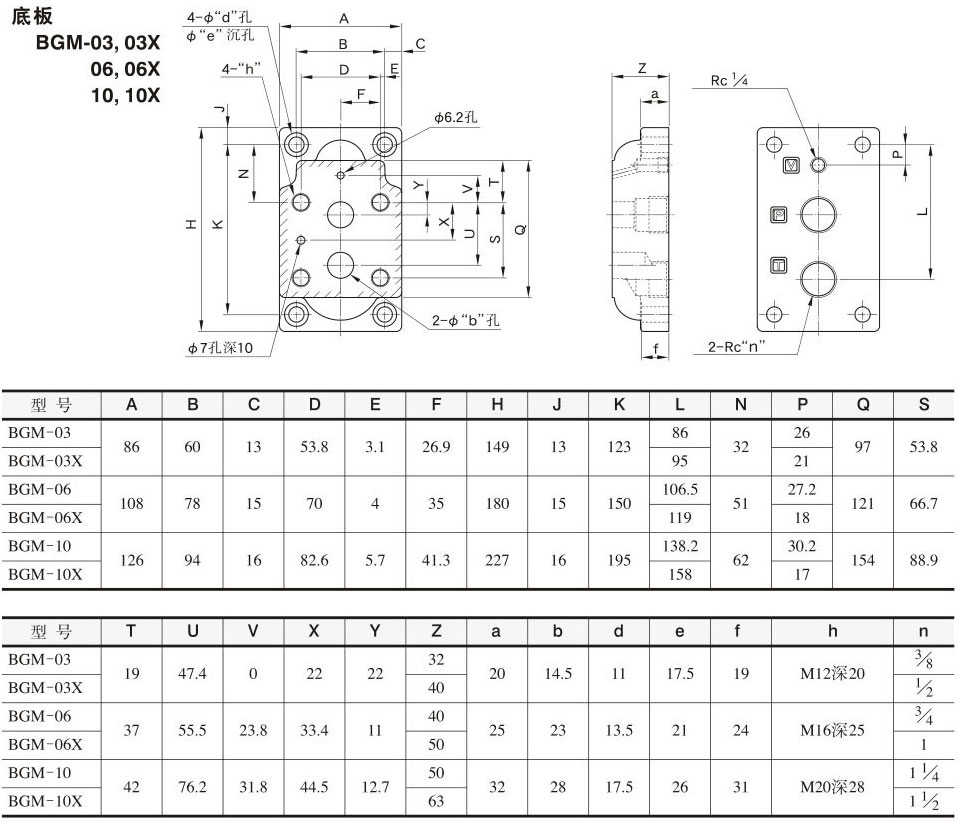

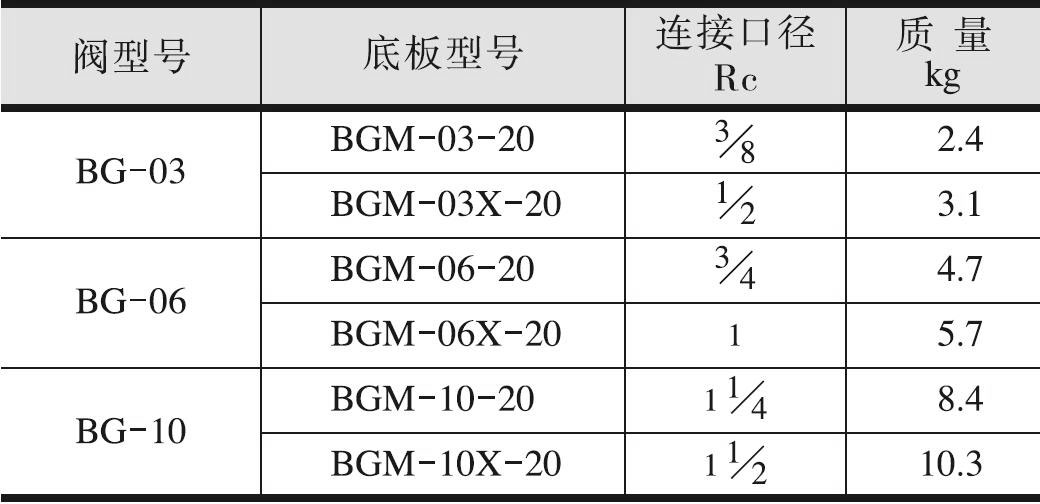

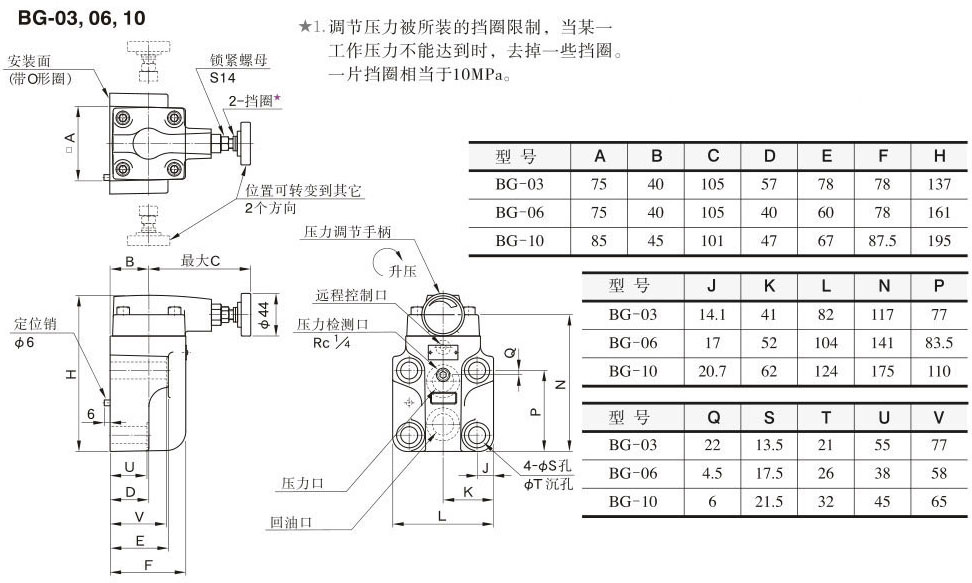

使用底板时,请按左表底板型号订购。不用底板时,安装面须经6-S精度机械加工。

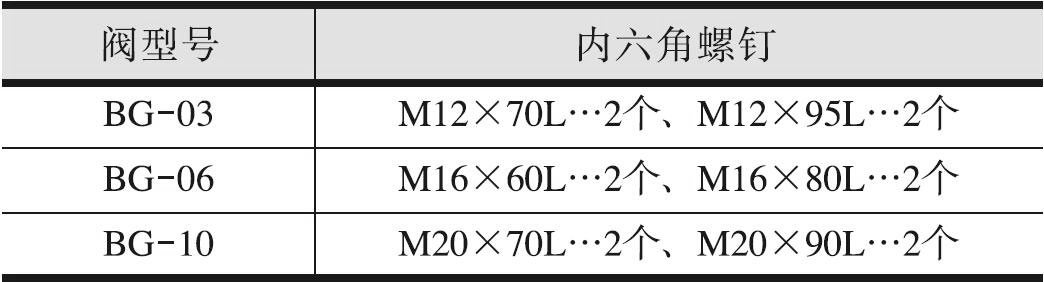

安装螺钉

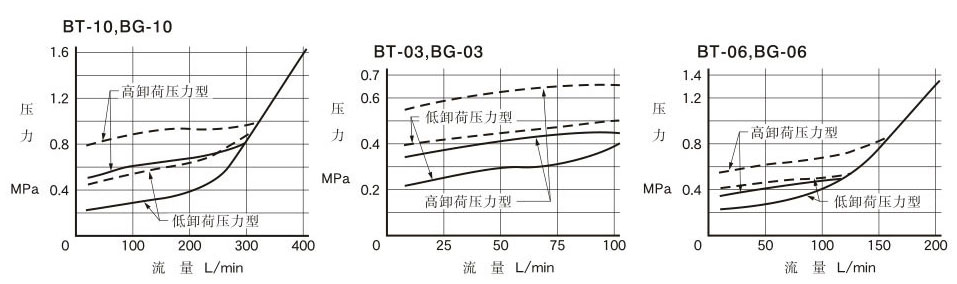

注)卸荷压力是远程控制口开放时的溢流压力
