| CP | T | -03 | -E | -04 | -50 |
|---|---|---|---|---|---|
| 系列号 | 连接型式 | 规格 | 泄油方式 | 开启压力MPa | 设计号 |
| CP : 液控单向阀 | T : 螺纹连接型 | 03 | 无标记：内泄型 E:外泄型 | 04:0.04 20:0.2 35:0.35 50:0.5 | 50 |
| 06 | 50 | ||||
| 10 | 50 | ||||
| CPD:释压型液控单向阀 | G:底板安装型 | 03 | 50 | ||
| 06 | 50 | ||||
| 10 | 50 |
注）备有磷酸酯液用阀。但对磷酸酯液需要采用特殊性密封（氟橡胶），订购时请在指定型号前加【F-】
| 主要材质 | 阀体：球墨铸铁或灰铸铁；阀芯：20CrMo或42CrMo |
| 产品特点 | 与普通单向阀相比多了一个控制油路。正向流动时与普通单向阀一样；反向时，控制油路需有压力输入，顶杆顶开单向阀，油液才能反向流动 |
| 试验方法 | 试验过程符合标准GB/T 8106-1987 方向控制阀试验方法、GB/T 8107-1987 液压阀压力-流量特性试验方法 |
| 出厂试验 | 100% |

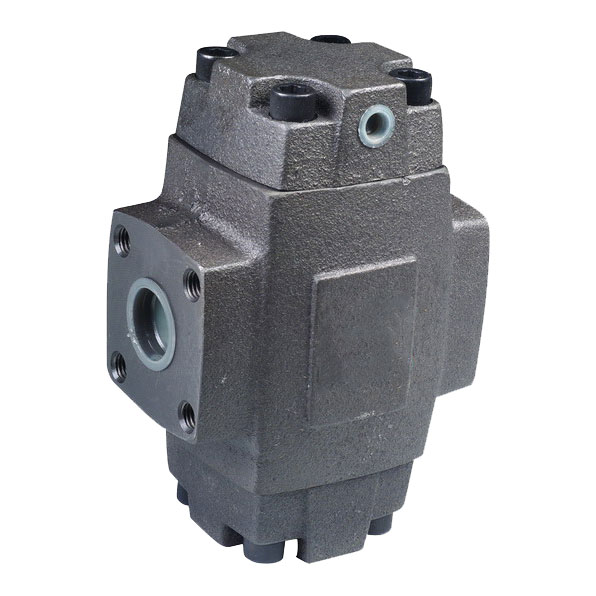

说明：这类阀允许液流从一个方向流过，当控制压力推开受出口侧压力作用而闭合的座阀芯时，可让液流反向自由流过。
| 型号 | 额定流量L/min | 最高工作压力MPa | 开启压力MPa | 质量kg | |
|---|---|---|---|---|---|
| 螺纹连接型 | CP*T-03-※-※-50 | 40 | 25 | 0.04 0.2 0.35 0.5 | 3.0 |
| CP*T-06-※-※-50 | 125 | 5.5 | |||
| CP*T-10-※-※-50 | 250 | 9.6 | |||
| 底板安装型 | CP*G-03-※-※-50 | 40 | 25 | 0.04 0.2 0.35 0.5 | 3.3 |
| CP*G-06-※-※-50 | 125 | 5.4 | |||
| CP*G-10-※-※-50 | 250 | 8.5 | |||
额定流量是开启压为0.04MPa阀，在油液比重为0.85、运动粘度20mm2/s的条件下，当自由流的压降为0.3MPa时的近似流量。
| CP | T | -03 | -E | -04 | -50 |
|---|---|---|---|---|---|
| 系列号 | 连接型式 | 规格 | 泄油方式 | 开启压力MPa | 设计号 |
| CP : 液控单向阀 | T : 螺纹连接型 | 03 | 无标记：内泄型 E:外泄型 | 04:0.04 20:0.2 35:0.35 50:0.5 | 50 |
| 06 | 50 | ||||
| 10 | 50 | ||||
| CPD:释压型液控单向阀 | G:底板安装型 | 03 | 50 | ||
| 06 | 50 | ||||
| 10 | 50 |
注）备有磷酸酯液用阀。但对磷酸酯液需要采用特殊性密封（氟橡胶），订购时请在指定型号前加【F-】
JIS液压图形符号
在反向流当出中P1直接接油箱（图a）时，通常用内泄式。 但出口P1侧（图b）反向流有背压加在时，一定要用外泄式。
随反向流动时的入油口压力而异，见图最低控制压力特性。
老20设计号压力0.035MPa（标号“5”）的阀，为确保座阀苡可靠复位，从泄油口导入压力油 将活塞压下。 新阀（50设计号）开启压力0.04MPa(标号“04”)的阀，改进了结构，无需导入压力油，即可保证座阀芯可靠复位。 反之，对于50设计的新阀，从泄油口加压会使阀打开方向作用，危险，所以千万不要从泄 油口加压。
油液粘度：30mm2/s
油液粘度：30mm2/s
A:打开释压阀的最低控制压力
