DSG-01系列电磁换向阀 评分 9.0

品牌:自营

本商城所售产品均由专业技术部门检测,并提供专业保障和售后服务。

累计评价: 5    累计订购:276

登录后查看价格

距离双十一促销开始还有 :

型号 规格 阀芯 线圈 手动操作 电气接线 设计号 电磁铁反装 数量
立即购买
S-DSG-01-2B2A-D24-C-N★4-70-L
型号系列号规格阀位数阀芯弹簧布置阀芯形式仅使用中间和旁侧位置的阀才标记线圈类型手动操作形式电气接线形式设计号电磁铁反装型
无记号:标准型DSG:
电磁换向阀
(底板安装型)
013C:
弹簧回中
2、3、4、9、10、11、12、40、60——

交流:
A100、A120、A200、A240

直流:
D12、D24、D48

交流:
(直流整流)
R100、R200

无记号:
手操纵推杆

C:
带按钮锁紧型(任选)

无记号:接线盒型

N:DIN插头型(任选)

N1★2 :DIN带通电指示灯插头型(任选)

70——
2D:
无弹簧定位
2——
B:
弹簧复位
2、3、8

A★1:使用中位和电磁铁a通电位置

B★1:使用中位和电磁铁b通电位置

L:
仅反装电磁铁时标记


★1、使用中间位置和旁侧位置的阀的详情,请参考"使用中间位置和旁侧位置"。

★2、N1:DIN带通电指示灯插头型没具备交直整流型(线圈型号R*)。

★3、备有磷酸酯液用阀。但对磷酸酯液需要采用特殊性密封(氟橡胶),订购时请在型号前面加[F-]。

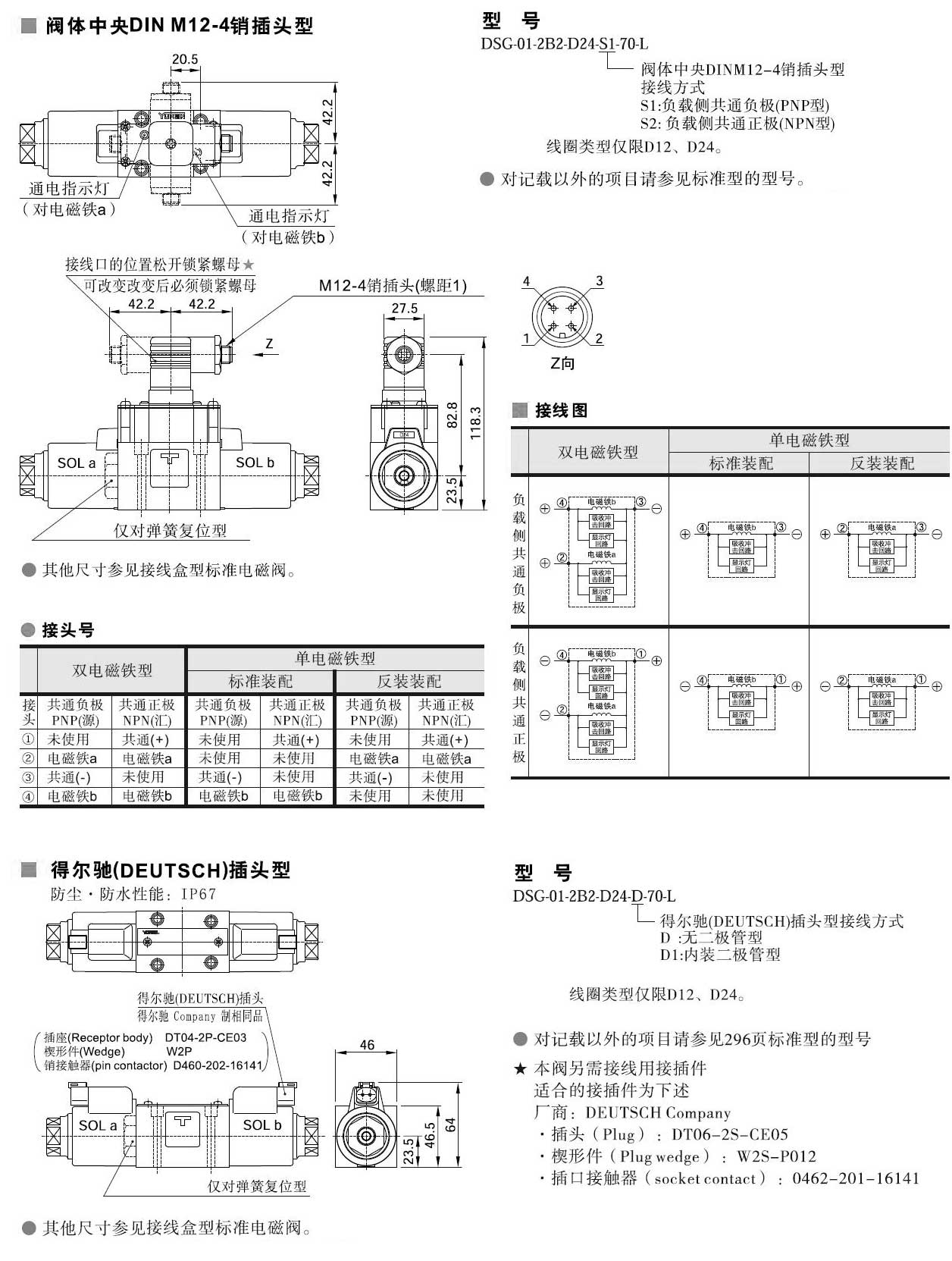

★4、特殊接线方式具备有M12-4销插头型、阀体中央DIN插头型、M12-4销DIN接头型和得尔驰(DEUTSCH)插头型。(请参考“特殊接线方式”)。


主要材质 阀体:球墨铸铁或灰铸铁;阀芯:20CrMo或42CrMo
产品特点 高压、大流量电磁阀。电磁换向阀多为滑阀型,它借助于电磁铁吸力推动滑阀在阀体内做相对运动来改变阀的工作位置
试验方法

试验过程符合标准GB/T 8106-1987 方向控制阀试验方法、GB/T 8107-1987 液压阀压力-流量特性试验方法、JB/T 5244-2001 液压阀用电磁铁

出厂试验 100%
测评等级

DSG-01系列电磁换向阀

品牌:自营

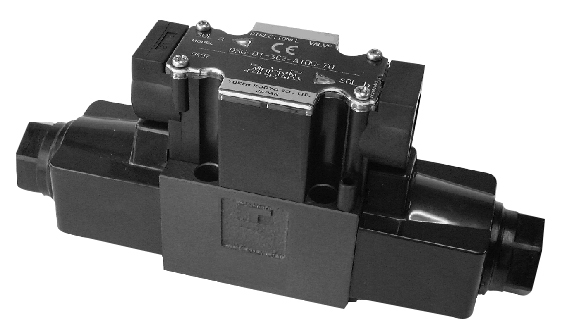

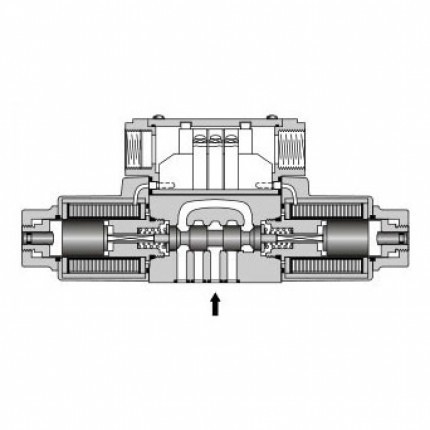

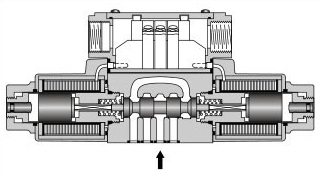

说明:采用了强力的湿式电磁铁和5腔式阀体结构,使流路设计合理化,从而实现了世界高水平的高压、大流量、低压降。


接线盒型


DIN接头型


型号说明

S-DSG-01-2B2A-D24-C-N★4-70-L
型号系列号规格阀位数阀芯弹簧布置阀芯形式仅使用中间和旁侧位置的阀才标记线圈类型手动操作形式电气接线形式设计号电磁铁反装型
无记号:标准型DSG:
电磁换向阀
(底板安装型)
013C:
弹簧回中
2、3、4、9、10、11、12、40、60——

交流:
A100、A120、A200、A240

直流:
D12、D24、D48

交流:
(直流整流)
R100、R200

无记号:
手操纵推杆

C:
带按钮锁紧型(任选)

无记号:接线盒型

N:DIN插头型(任选)

N1★2 :DIN带通电指示灯插头型(任选)

70——
2D:
无弹簧定位
2——
B:
弹簧复位
2、3、8

A★1:使用中位和电磁铁a通电位置

B★1:使用中位和电磁铁b通电位置

L:
仅反装电磁铁时标记

★1、使用中间位置和旁侧位置的阀的详情,请参考"使用中间位置和旁侧位置"

★2、N1:DIN带通电指示灯插头型没具备交直整流型(线圈型号R*)

★3、备有磷酸酯液用阀。但对磷酸酯液需要采用特殊性密封(氟橡胶),订购时请在型号前面加[F-]。

★4、特殊接线方式具备有M12-4销插头型、阀体中央DIN插头型、M12-4销DIN接头型和得尔驰(DEUTSCH)插头型。(请参考页尾“特殊接线方式”)

参数



★1、省电型详情,请和我们联系

★2、最大流量指阀动作(换向)无异常时的极限流量。

     最大流量随阀芯机能和工作条件不同而异。详情参见标准功能表。

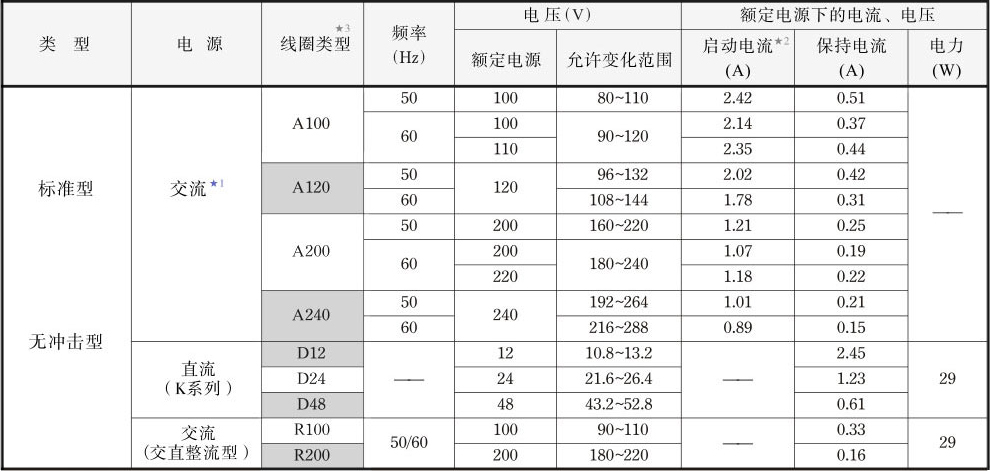

标准电磁铁参数


★1、交流电磁铁

     无冲击型设备有交流电磁铁(A※),使用交流电流需要无冲击型时请选用交直整流电磁铁(R※)型。

★2、启动电流值

     启动电流值是最大行程时的实效值。

★3、具备有上述以外的线圈型号。详情请和我们联系。

任选

带按钮锁紧型

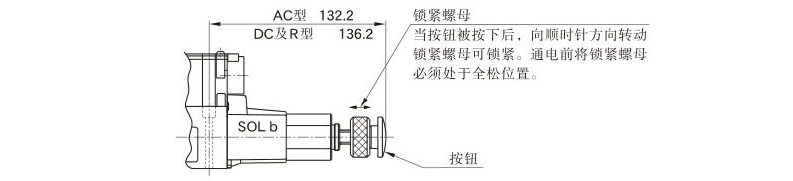

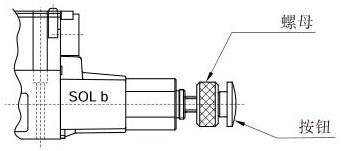

适用于经常用手动操纵阀,因带有锁紧机构,按钮在按压位置可锁紧。


DIN插头连接型

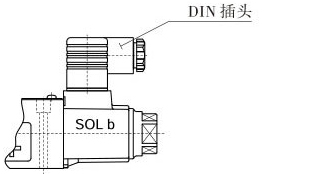

接线部是插头连接式,因而在安装和拆除阀时,可不必拆去导线的连接。


DIN带通电指示灯插头连接型

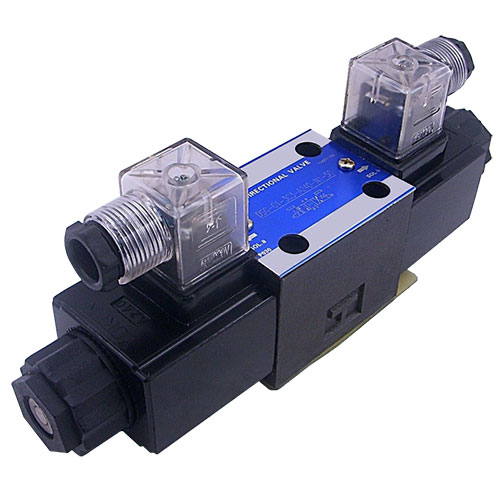

在上述DIN插头上装了一个通电指示灯,使电磁铁通电状态易于识别。

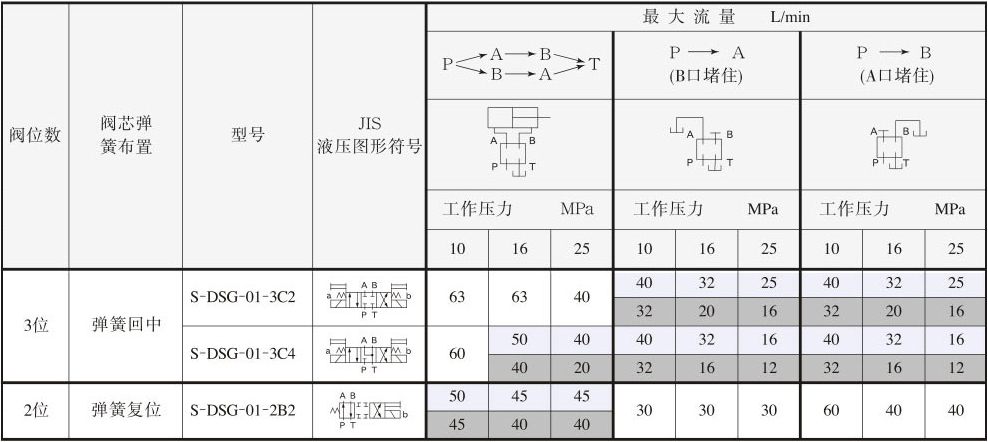

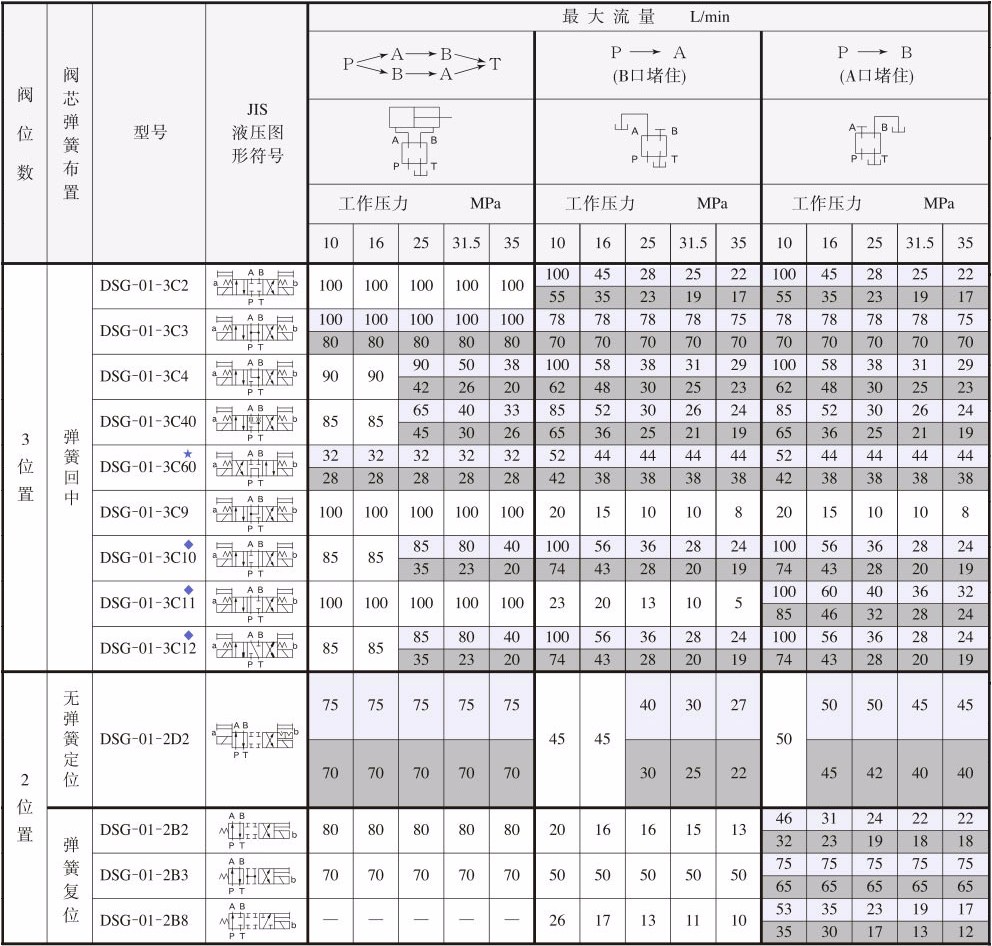

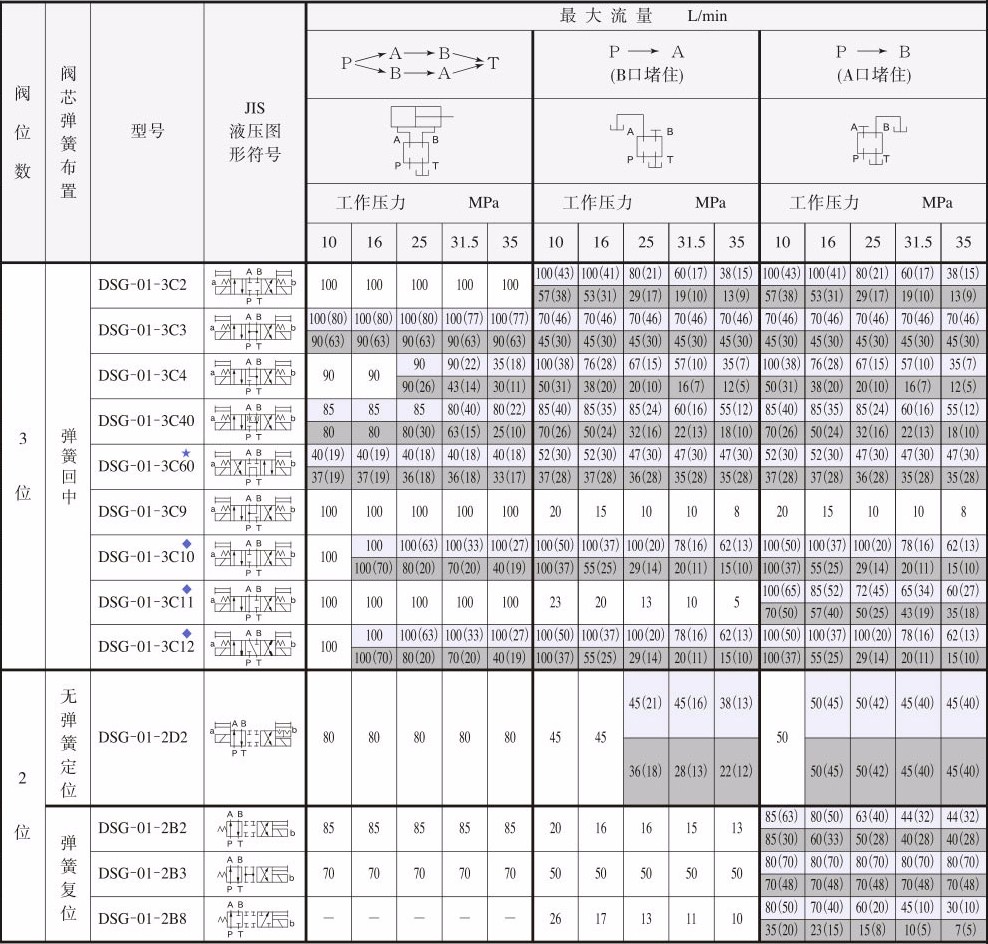

标准功能表(标准型)

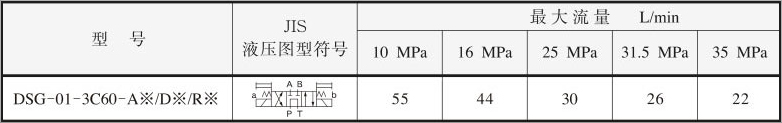

交流电磁铁:DSG-01-※※※-A※

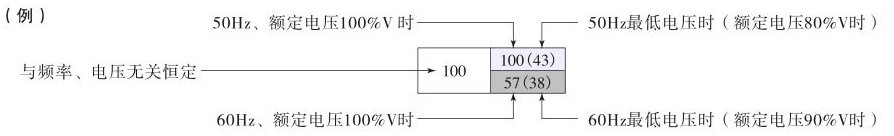

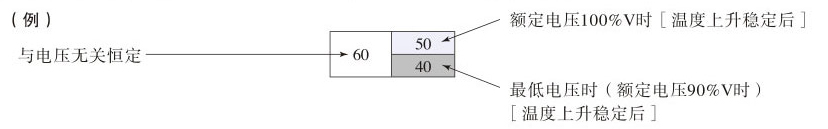

注:1.上表的最大流量、频率、电压的关系如下述。(但是,电压要在允许变化范围内)。







   2.标有的阀P→T口间的最大流量请参见资料P→T流时最大流量

标准功能表(标准型)

交流电磁铁交直整流电磁铁:DSG-01-※※※-D※/R※


注:1.上表的最大流量、频率、电压的关系如下述。(但是,电压要在允许变化范围内)。



   2.标有的阀P→T口间的最大流量请参见资料P→T流时最大流量

P→T流时最大流量
在3C60阀的油缸A口和B口之间设置油缸(参见下图),其动作当达到行程终端停止状态时将阀切换到中间位置的场合。最大流量与允许变化范围内的电压无关,如下表所列:



标准功能表(无冲击型)

直流电磁铁.交直整流型电磁铁:S-DSG-01-※※※※-D※/R※


注:※上表的最大流量、频率、电压的关系如下述。(但是,电压要在允许变化范围内)。

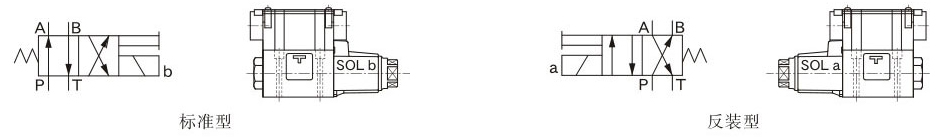

电磁铁反装型

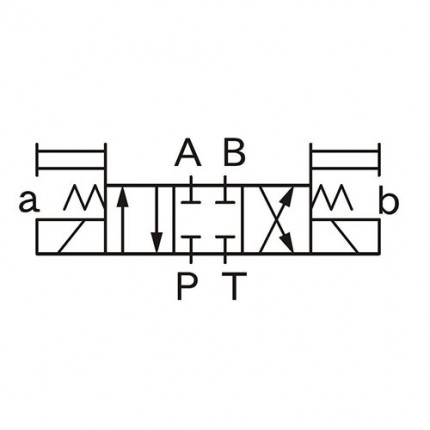

准弹簧复位型阀是使用电磁铁b,也提供使用电磁铁a的电磁铁反装型,图形符号如下所示。 另,型号2B※A/和2B※B,参见下述"使用中间位置和旁侧位置的阀"。


使用中间位置和旁侧位置阀

除了上述标准二位阀外、还可提供两种阀,以三位阀为基准,一种使用中间位置和电磁铁a通电的旁侧位置(2B※A),另一种使用中间位置和电磁铁b通电的旁侧位置(2B※B).

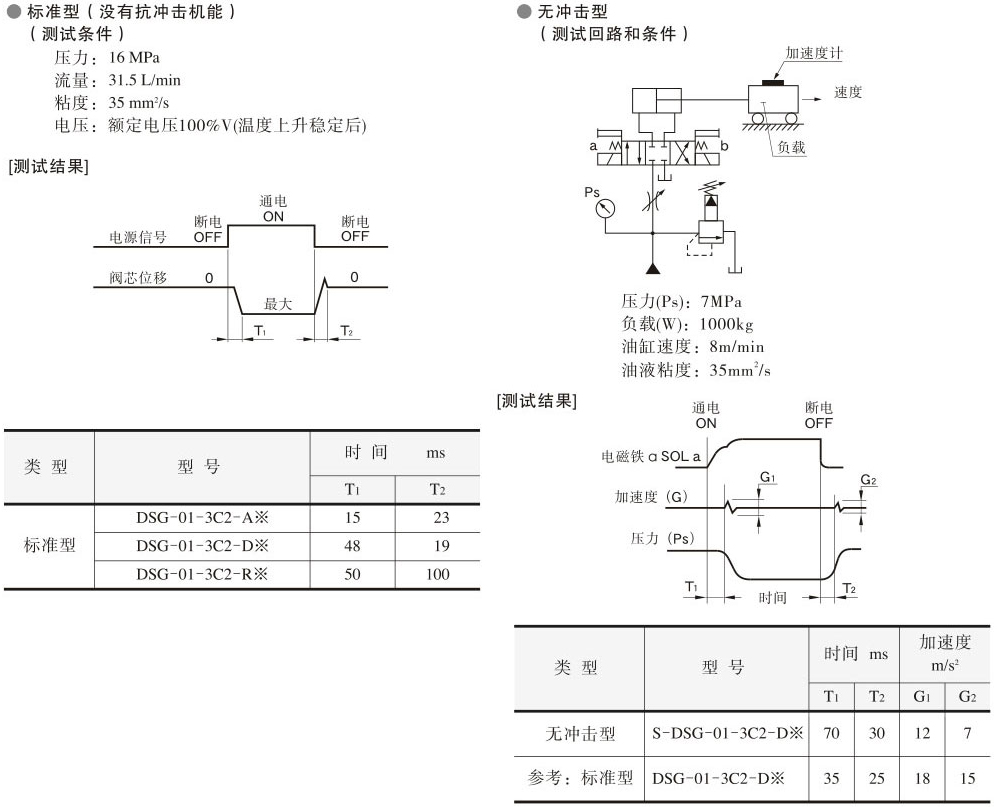

换向时间(典型例)

换向时间随粘度、阀芯型式和回路条件不同而异。

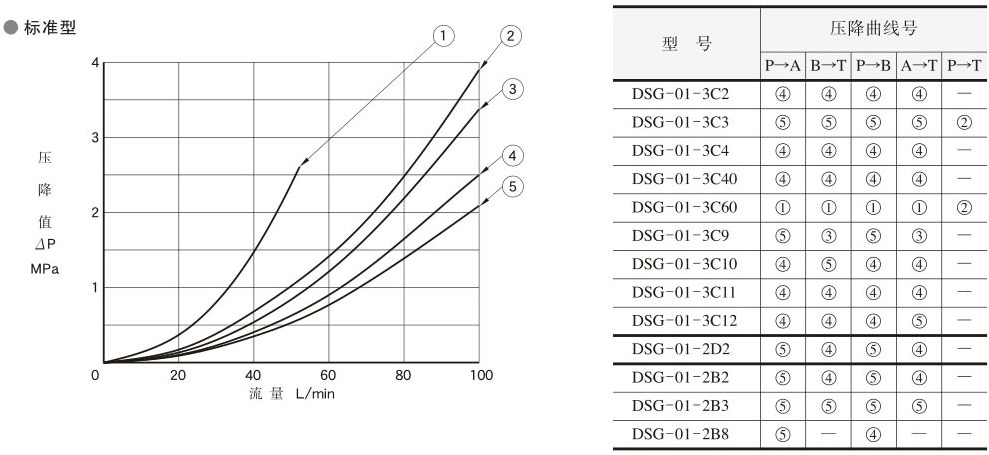

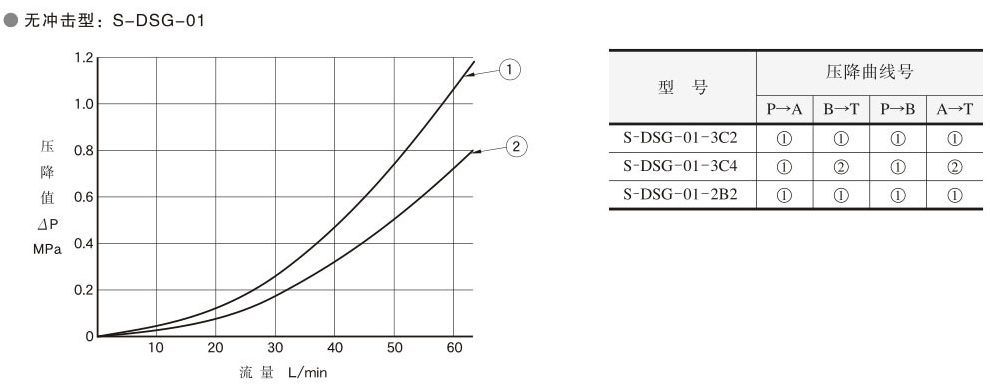

压降特性

下述特性在油液粘度35mm2/s,比重为0.850时。


对其他粘度,乘以表所示系数

粘度mm2/s152030405060708090100
系数0.810.870.961.031.091.141.191.231.271.30

对其他比重G、压降△P'可由下式求得:△P'=△PXG'/G。但△P为上线图值,G(比重)值为0.850。

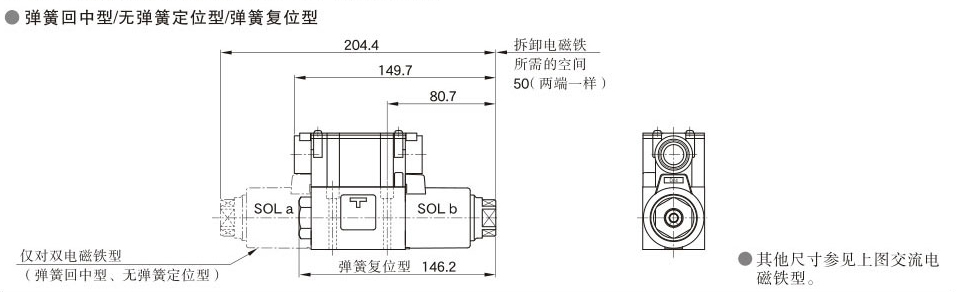

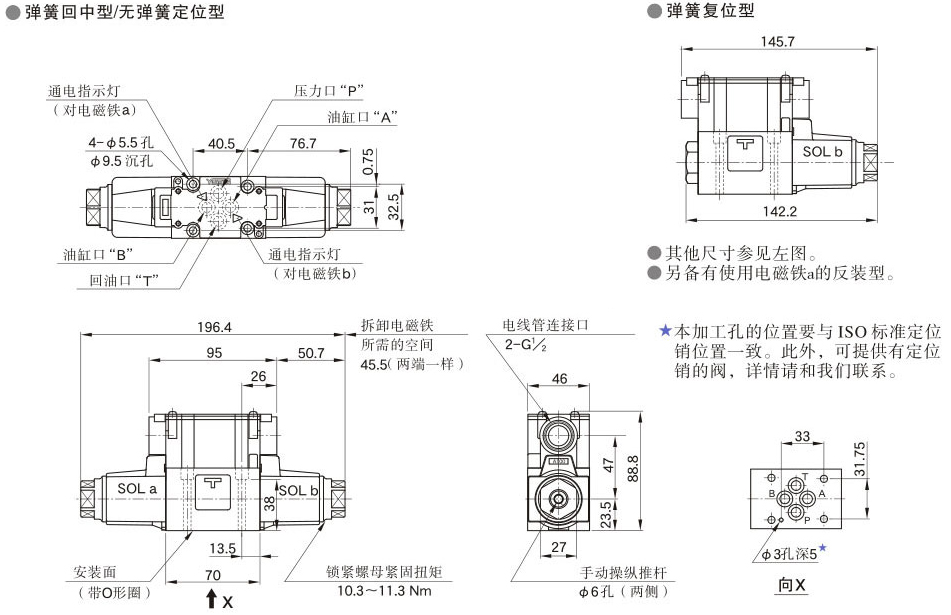

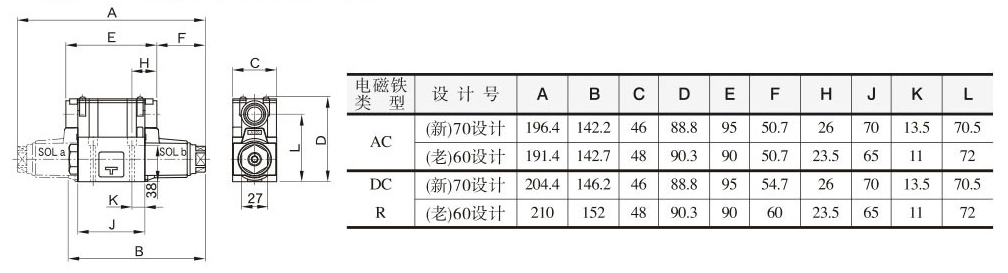

接线盒型

交流电磁铁:DSG-01-※※※-A※

弹簧回中型/无弹簧定位型


直流电磁铁:(S-)DSG-01-※※※-D※

交直整流型电磁铁:(S-)DSG-01-※※※-R※

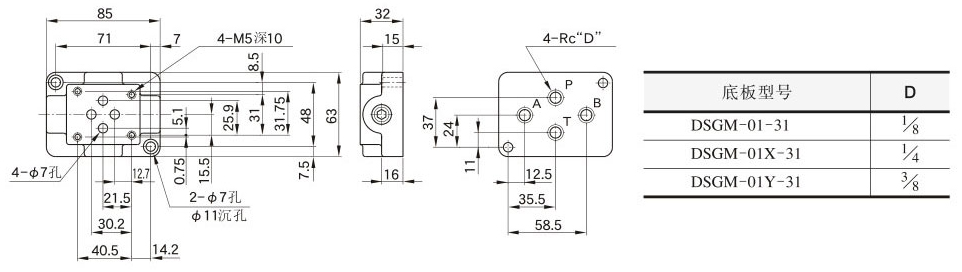

底板:DSGM-01,01X,01Y


任选

DIN插头型,DIN带通电指示灯插头型

交流电磁铁:DSG-01-※※※-A※-N/N1
直流电磁铁:(S-)DSG-01-※※※-D※-N/N1
交直整流电磁铁:(S-)DSG-01-※※※-R※-N

带按钮锁紧型

(S-)DSG-01-※※※-※-C

新老产品的互换性

DSG-01系列电磁铁,为了实现高压、大流量、低压降、小型化,对60→70设计型号进行了改进。以下是新老产品的对比。

参数、特性

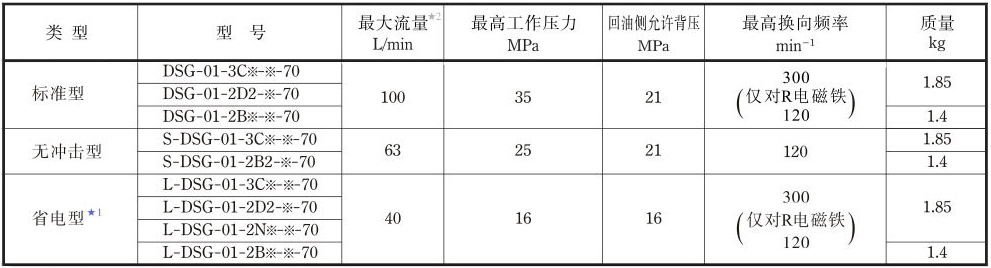

设计号最大流量L/min最高工作压力MPA回油侧允许背压MPA最高换向频率min压降值MPA质量kg
3C※/2D※2B※
(新)70设计10035213000.91.851.4
(老)60设计6331.5161.02.21.6

流量60L/min 时阀芯3C2的P → A流量值。

电磁铁的参数,新老不变。

安装互换性

缆线管接口位置有若干改变,但具有互换性。

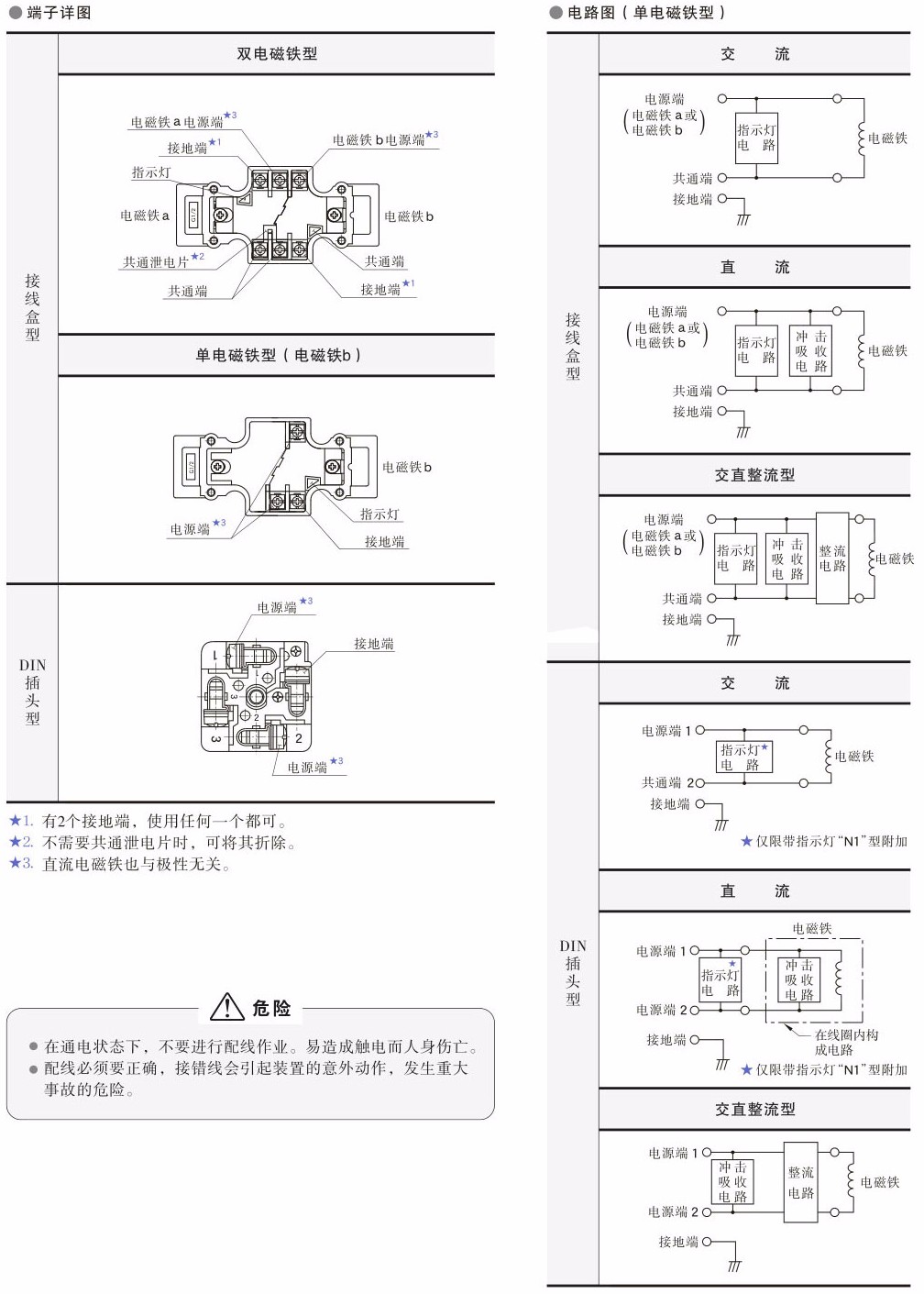

接线方法

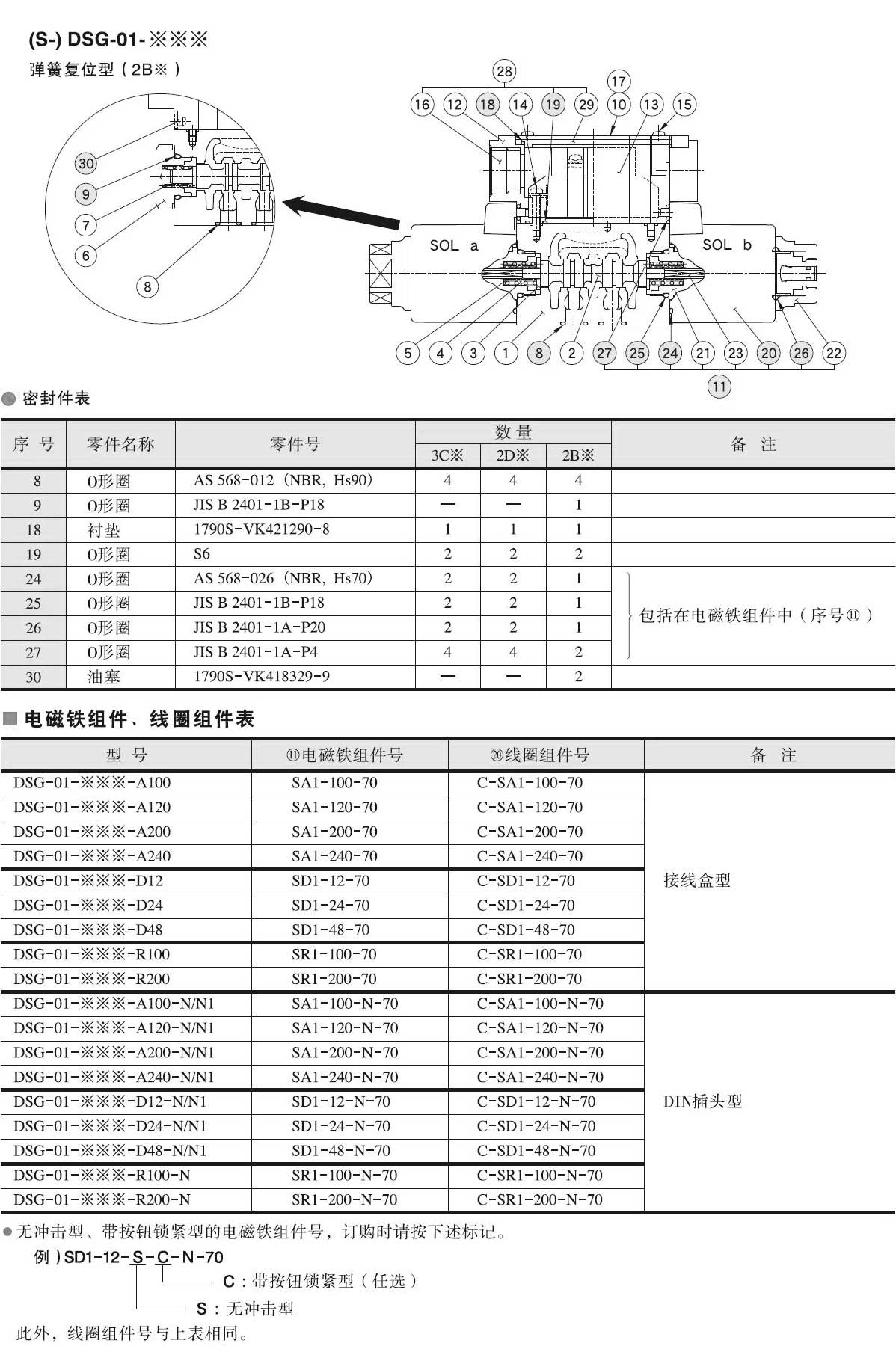

密封件、电磁铁组件表

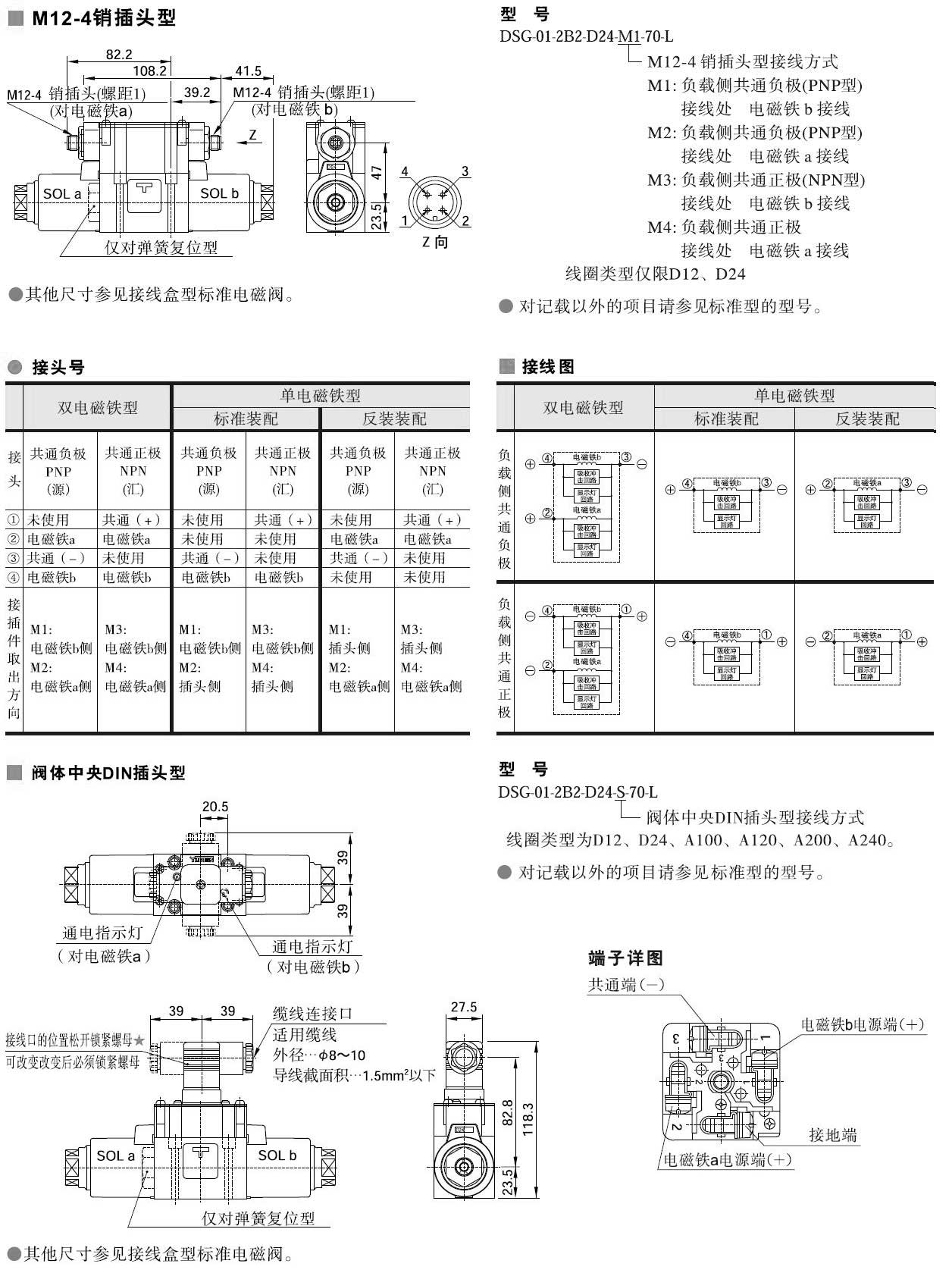

特殊接线方式

a1.jpg          a2.jpg
