首页 > 液压系列 > 液压阀 > 方向阀 > 电磁换向阀 > DSG-03系列电磁换向阀

DSG-03系列电磁换向阀 评分 9.0

品牌:自营

本商城所售产品均由专业技术部门检测,并提供专业保障和售后服务。

累计评价: 16    累计订购:1072

登录后查看价格

距离双十一促销开始还有 :

型号 规格 阀芯 线圈 手动操作 电气接线 设计号 电磁铁反装 数量
立即购买


★1.使用中间位置和旁侧位置的阀。

★2.交直整流型(线圈类型RQ100) 没具备"DIN插头型(N型)"。

★3.交直整流(线圈类型R*)及交直整流快速返回型(线圈类型RQ100) 没具备"DIN带通电指示灯插头型(N1型)"。

★4.可以提供适应磷酸酯系液压油的阀。使用该液压油时,密封件须采用特殊(氟橡胶)材质,订购时,请在型号前面附加[F-].

★5.特殊接线方式具备有M12-4销插头型、阀体中央DIN插头型和M12-4销DIN接头型插头型。

主要材质 阀体:球墨铸铁或灰铸铁;阀芯:20CrMo或42CrMo

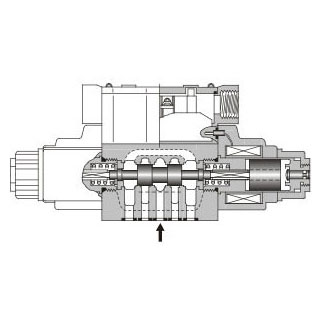

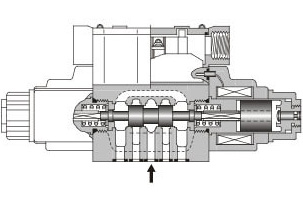

产品特点 高压、大流量电磁阀。电磁换向阀多为滑阀型,它借助于电磁铁吸力推动滑阀在阀体内做相对运动来改变阀的工作位置
试验方法

试验过程符合标准GB/T 8106-1987 方向控制阀试验方法、GB/T 8107-1987 液压阀压力-流量特性试验方法、JB/T 5244-2001 液压阀用电磁铁

出厂试验 100%
测评等级

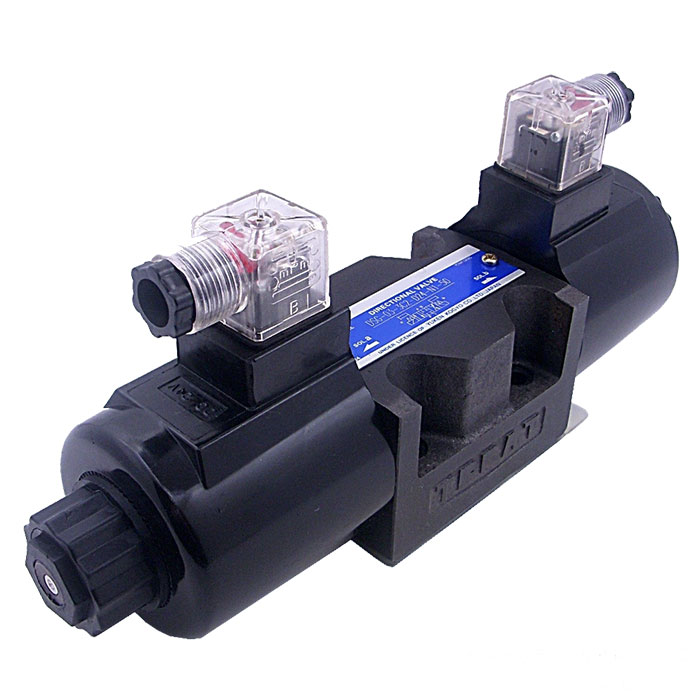

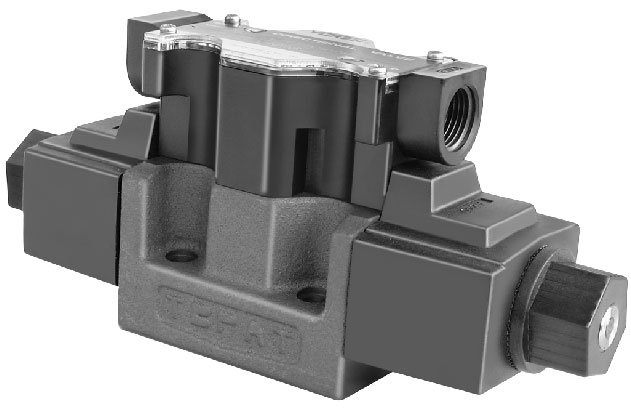

名称:DSG-03系列电磁换向阀

品牌:自营

说明:以新设计思想开发的划时代高压、大流量电磁阀。采用湿式电磁铁,寿命长,噪声低,无外部泄露。


接线盒型


DIN插头型

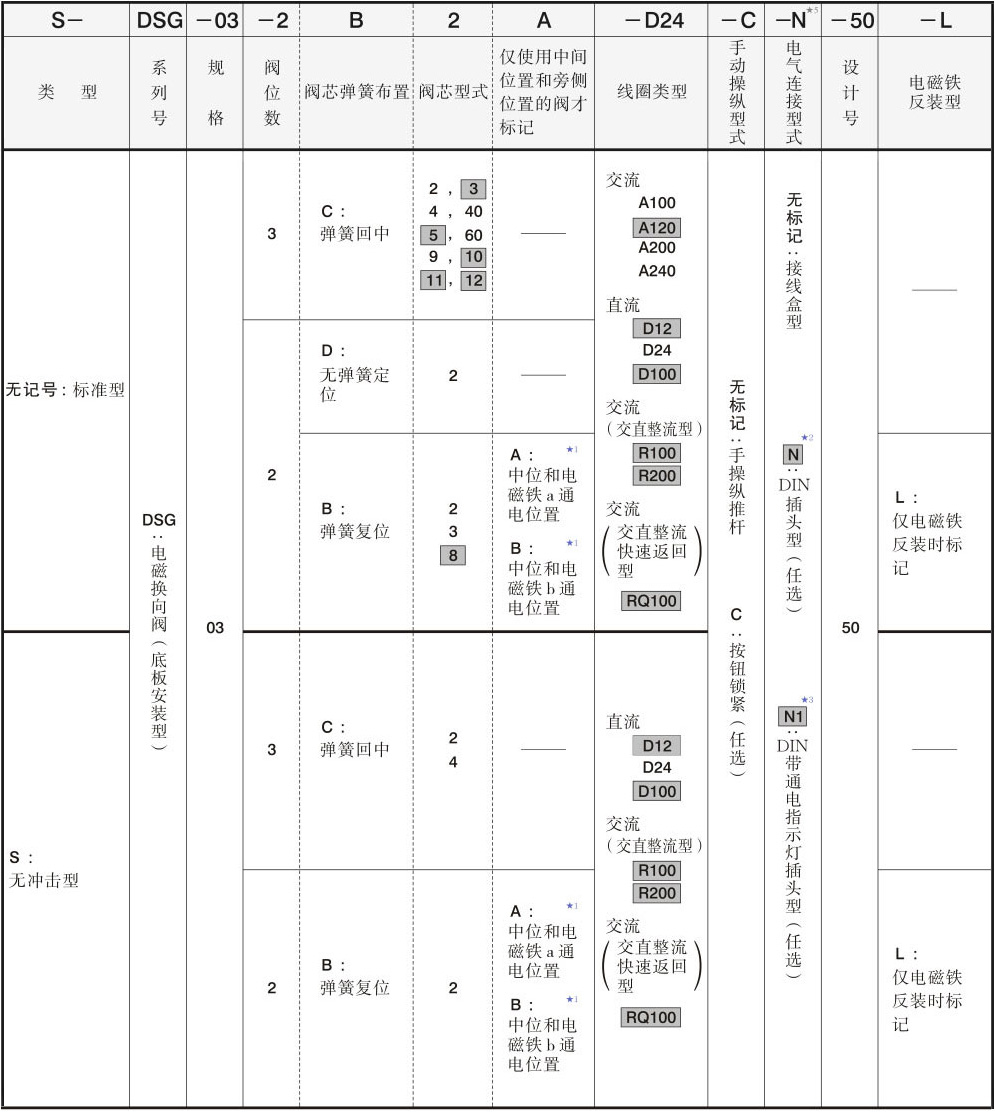

型号说明



★1.使用中间位置和旁侧位置的阀。

★2.交直整流型(线圈类型RQ100) 没具备"DIN插头型(N型)"。

★3.交直整流(线圈类型R※)及交直整流快速返回型(线圈类型RQ100) 没具备"DIN带通电指示灯插头型(N1型)"。

★4.可以提供适应磷酸酯系液压油的阀。使用该液压油时,密封件须采用特殊(氟橡胶)材质,订购时,请在型号前面附加[F-].

★5.特殊接线方式具备有M12-4销插头型、阀体中央DIN插头型和M12-4销DIN接头型插头型。

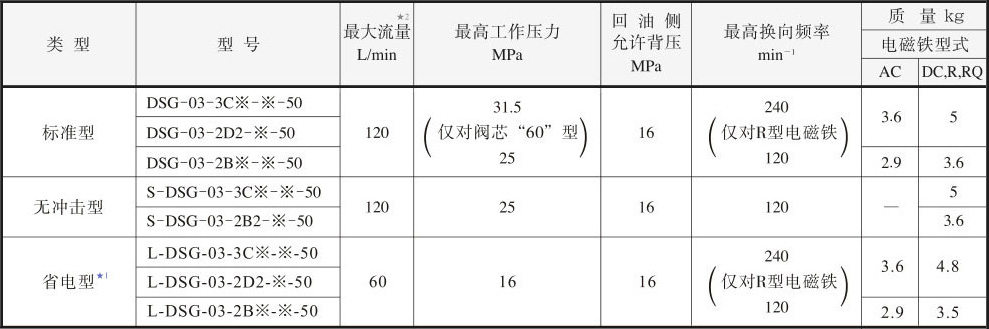

参数



★1.省电型详情,请和我们联系

★2.最大流量指阀动作(换向)无异常时的极限流量。最大流量随阀芯机能和工作条件而异,详情参见标准功能表。

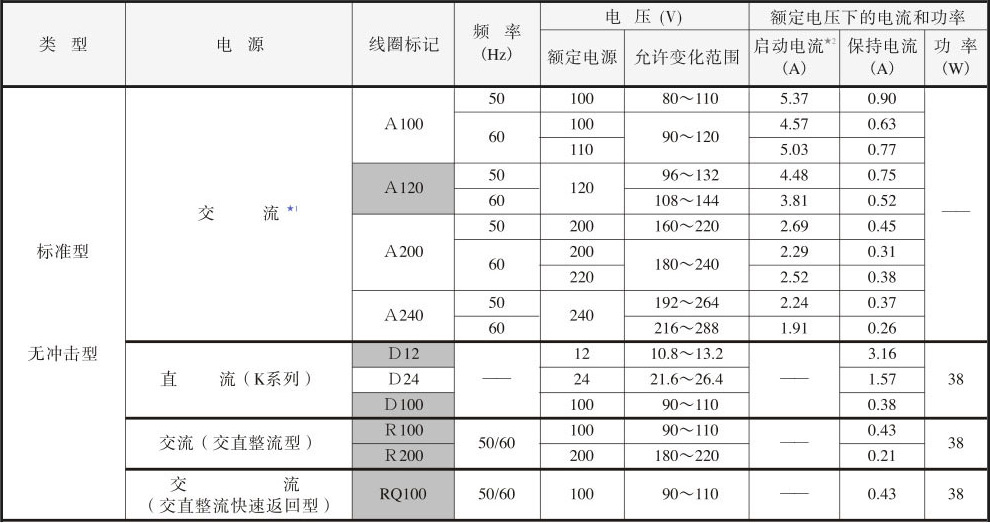

标准电磁铁参数


★1.交流电磁铁

无冲击型设备有交流电磁铁(A※),使用交流电流需要无冲击型时请选用交直整流电磁铁(R※)型,或者选用交直整流快速返回型电磁铁(RQ100)型。

★2.启动电流

启动电流值是最大行程时的实效值。

任选

带按钮锁紧型

适用于经常用手动操纵阀,因带有锁紧机构,按钮在按压位置可锁紧。


DIN插头连接型

接线部是插头连接式,因而在安装和拆除阀时,可不必拆去导线的连接。


DIN带通电指示灯插头连接型

在上述DIN插头上装了一个通电指示灯,使电磁铁通电状态易于识别。


M8安装螺钉型阀

标准型阀的安装螺丝钉是M6,也可选用M8安装螺丝钉安装。 当需采用M8螺钉安装时,则在阀设计号和底板型号后加"02"后缀。

(例)阀:DSG-03-3C2-A100-5002

底版:DSGM-03-4002

此阀附有4个内六角螺丝钉M8x38长。

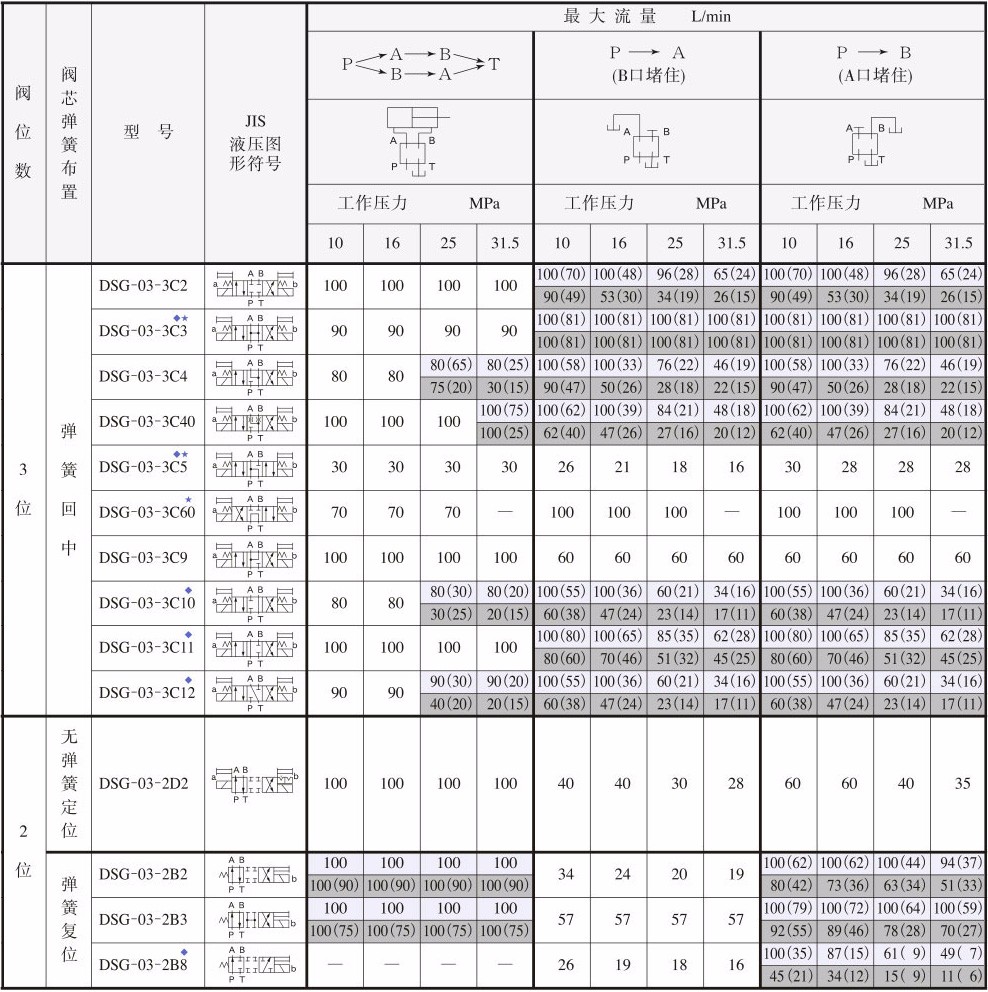

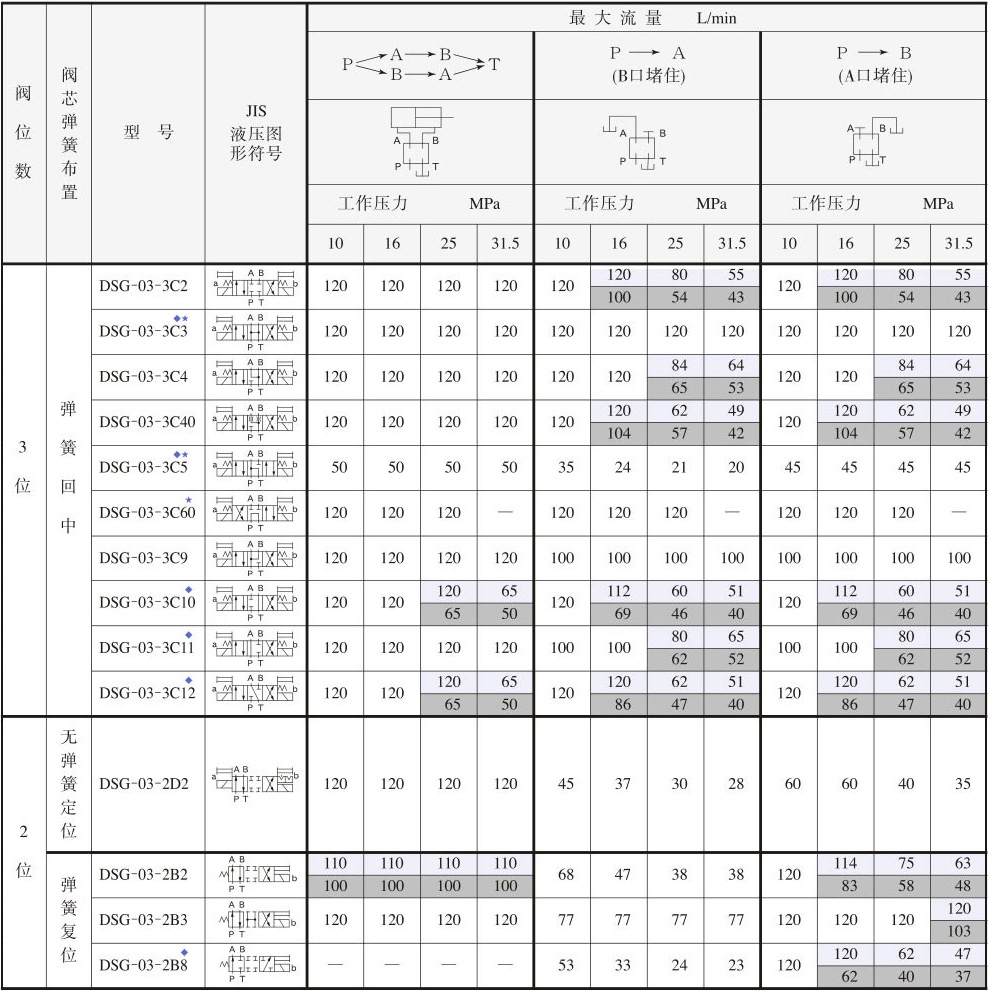

标准功能表(标准型)

带交流电磁铁:DSG-03-***-A*

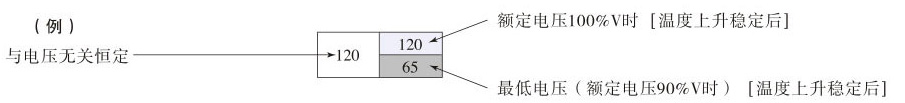

注)1.上表中最大流量和通电频率及电压间的关系如下:(但是,电压要在允许变化范围内)。


标准功能表(标准型)

直流电磁铁:DSG-03-※※※-D※

交直整流型电磁铁:DSG-03-※※※-R※

交直整流快速返回型电磁铁:DSG-03-※※※-RQ100

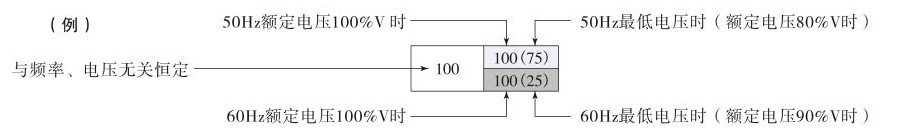

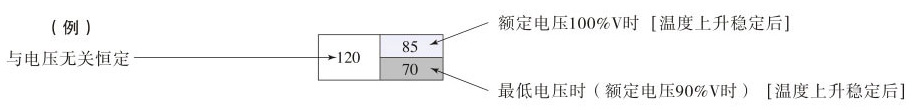

注):上表的最大流量、频率、电压的关系如下述(但是,电压要在工作范围内)。

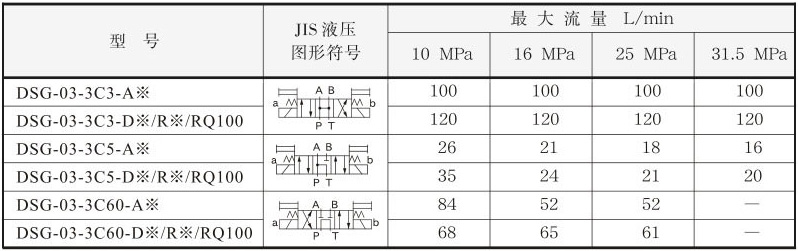

P→T时的最大流量

3C3/3C5/3C60型阀的油缸A口和B口之间设置油缸(参见下图),其动作当达到行程终端停止状态时将阀切换到中间位置时,最大流量与允许变化范围内的电压无关,如下表所列。

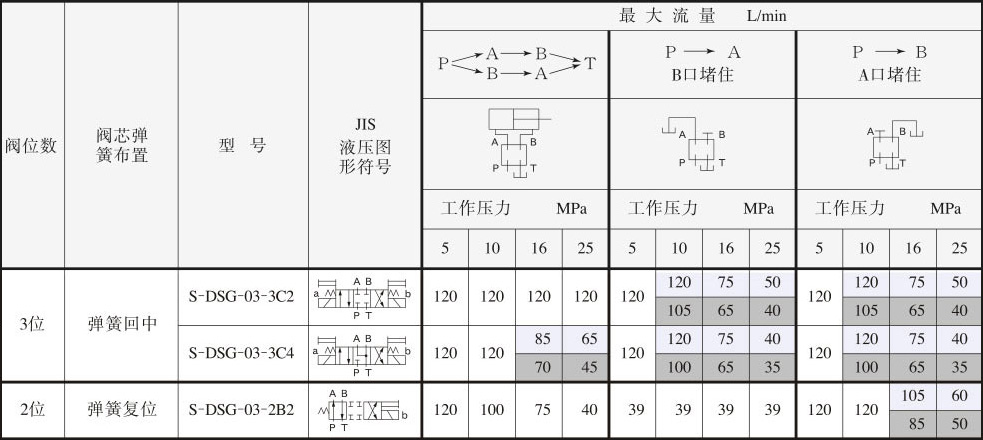

标准功能表(无冲击型)

直流电磁铁:S-DSG-03-※※※-D※

交直整流型电磁铁:S-DSG-03-※※※-R※

交直整流快速返回型电磁铁:S-DSG-03-※※※-RQ100



1)上表的最大流量、频率、电压的关系如下述(但是,电压要在允许变化范围内)。

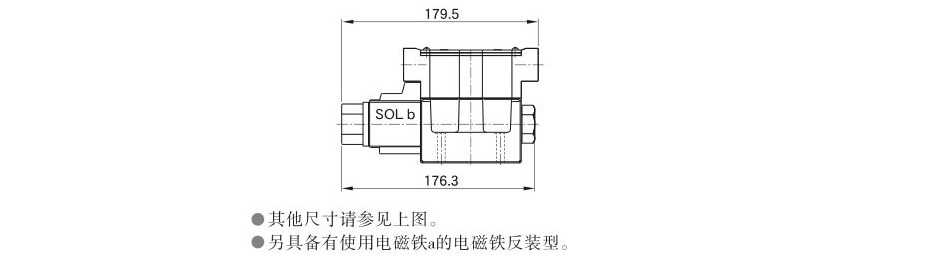

电磁铁反装型阀

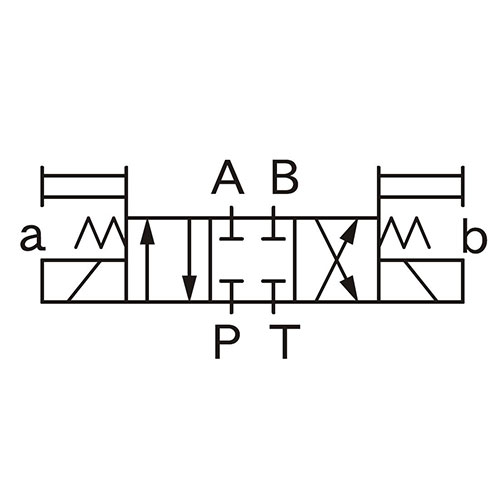

标准弹簧复位型是使用电磁铁b,也提供使用电磁铁a的电磁铁反装型的,图形符号如下所示。

另,型号2B*A和2B*B,参见下述"使用中间位置和旁侧位置的阀"。

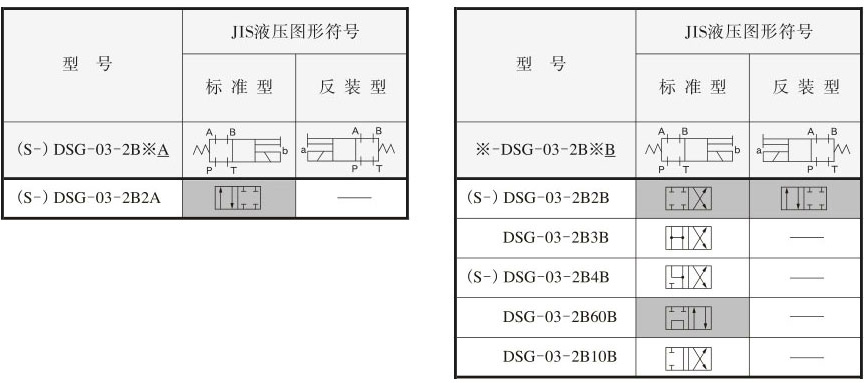

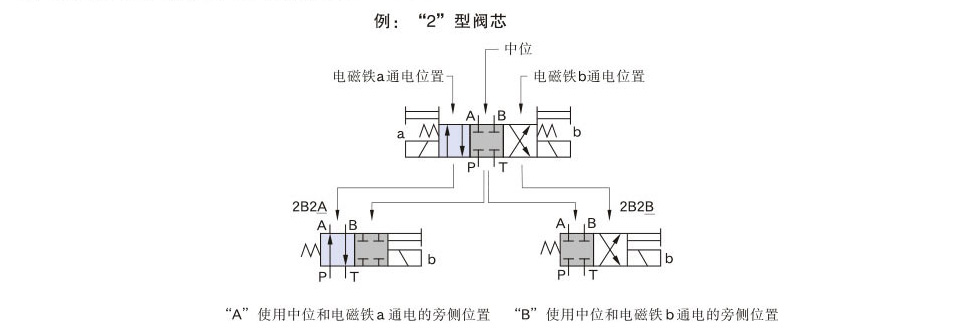

使用中间位置和旁侧位置的阀。

除了上述的标准二位阀外,可以提供两种阀,以三位阀为基准,一种使用中间位置和电磁铁a通电的旁侧位置(2B※A),另一种使用中间位置和电磁铁b通电的旁侧位置(2B※B)。

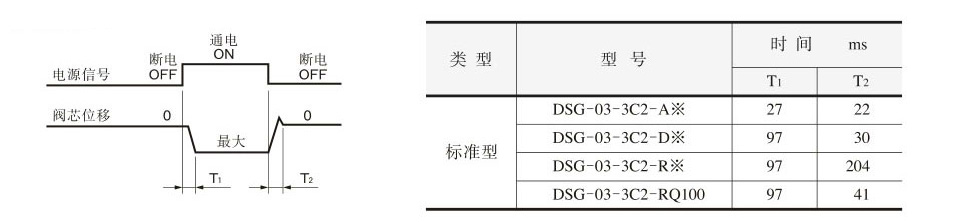

换向时间(典型例)

标准型(没有抗冲击机能)

[测试条件] 压力16MPa, 流量:70L/min , 粘度:30mm2/s,电压:额定电压100%V(温度上升稳定后)

[测试结果]

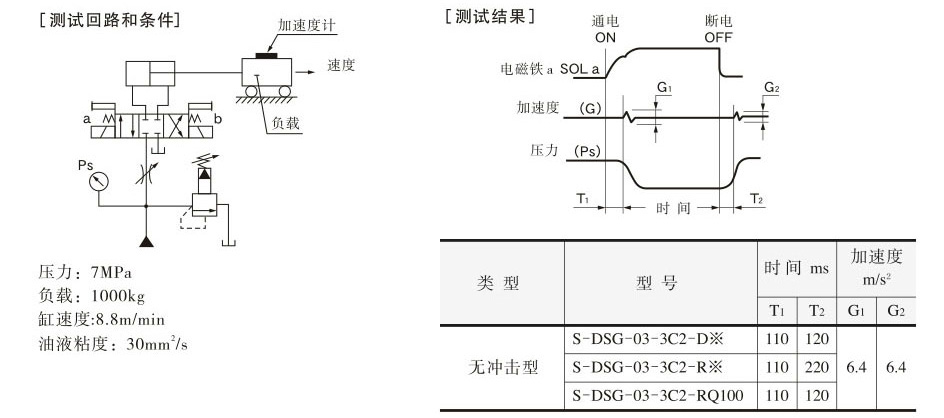

无冲击型

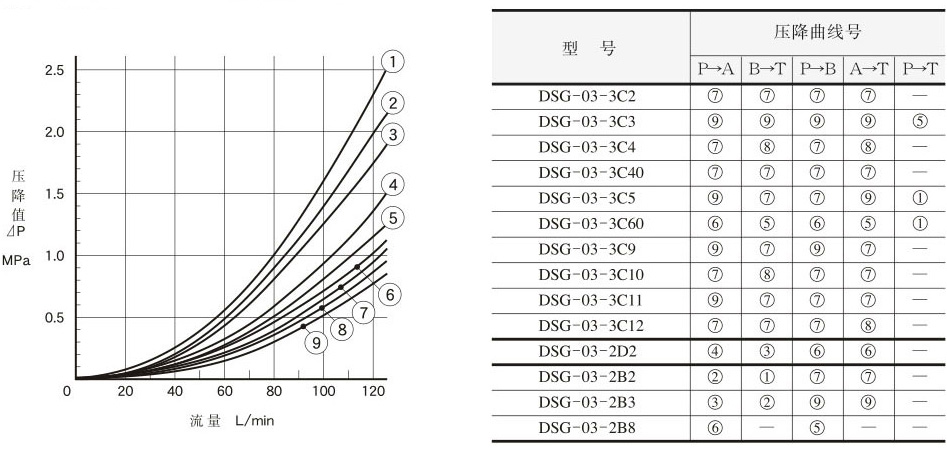

压降特性

下述特性是在粘度为35mm2/s

标准型DSG-03
无冲击型S-DSG-03

对其它粘度,乘以表中的系数

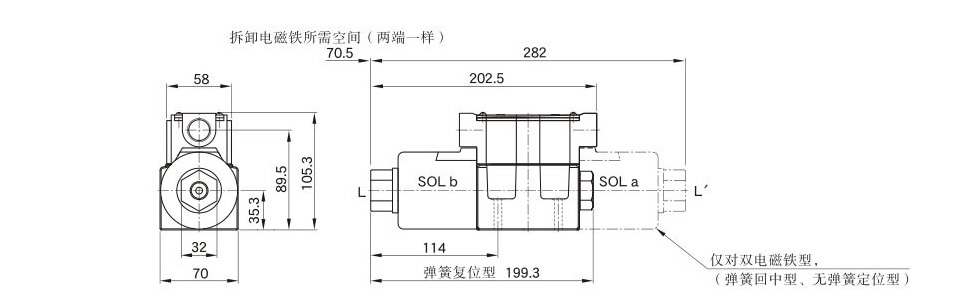

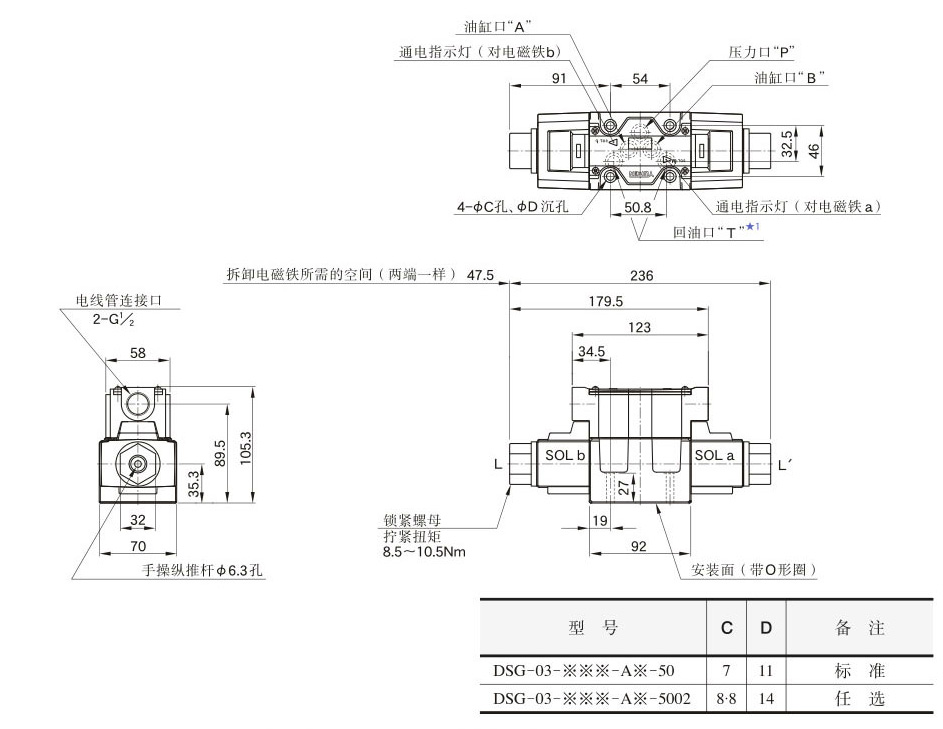

接线盒型(标准)

交流电磁铁:DSG-03-※※※-A※

弹簧回中型,无弹簧定位型


回油口有两个,虽然标准底板使用左侧回油口,但另一个回油口也可使用。

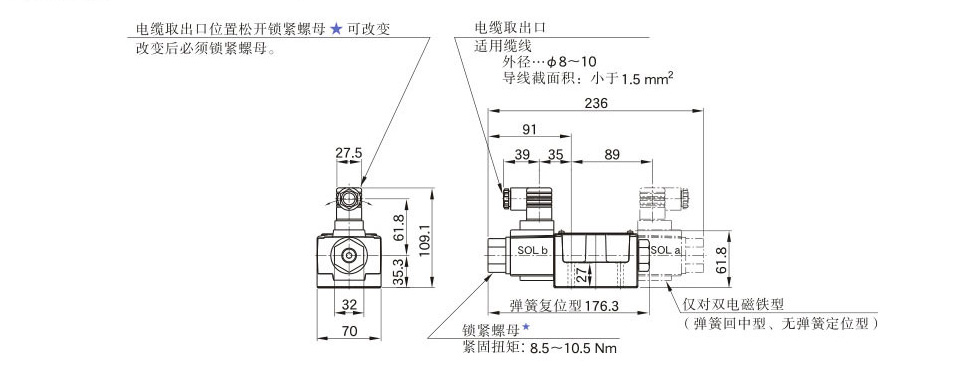

弹簧复位型





直流电磁铁:(S-)DSG-03-※※※-D※

交直整流电磁铁:(S-)DSG-03-※※※-R※

交直整流快速返回型电磁铁:(S-)DSG-03-※※※-RQ100

弹簧回中型,无弹簧定位型,弹簧复位型

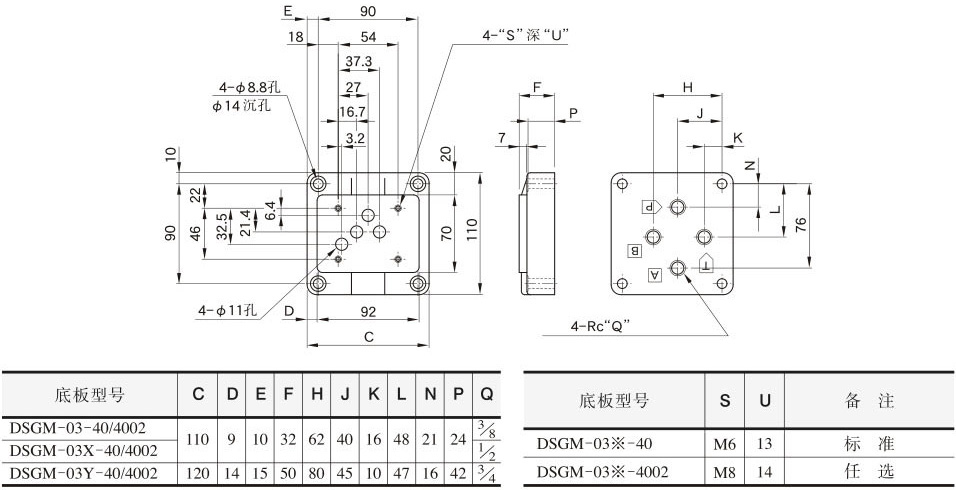

底板:DSGM-03/03X/03Y


任选

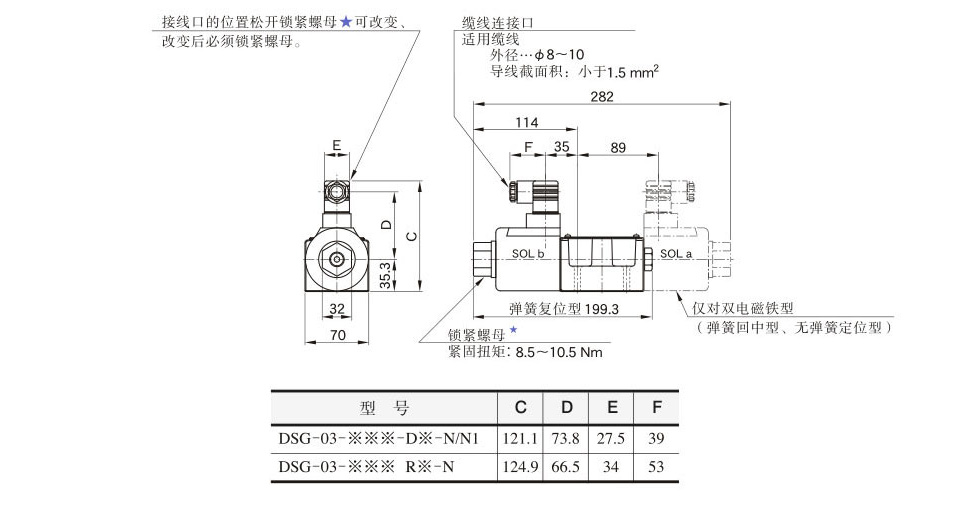

DIN插头型,DIN带通电指示灯插头型

交流电磁铁:DSG-03-※※※-A※-N/N1


直流电磁铁:(S-)DSG-03-※※※-D※-N/N1

交直整流型电磁铁:(S-)DSG-03-※※※-R※-N

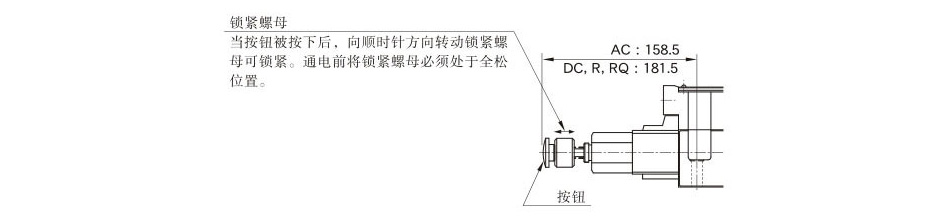

带按钮锁紧

(S-)DSG-03-※※※-※-C

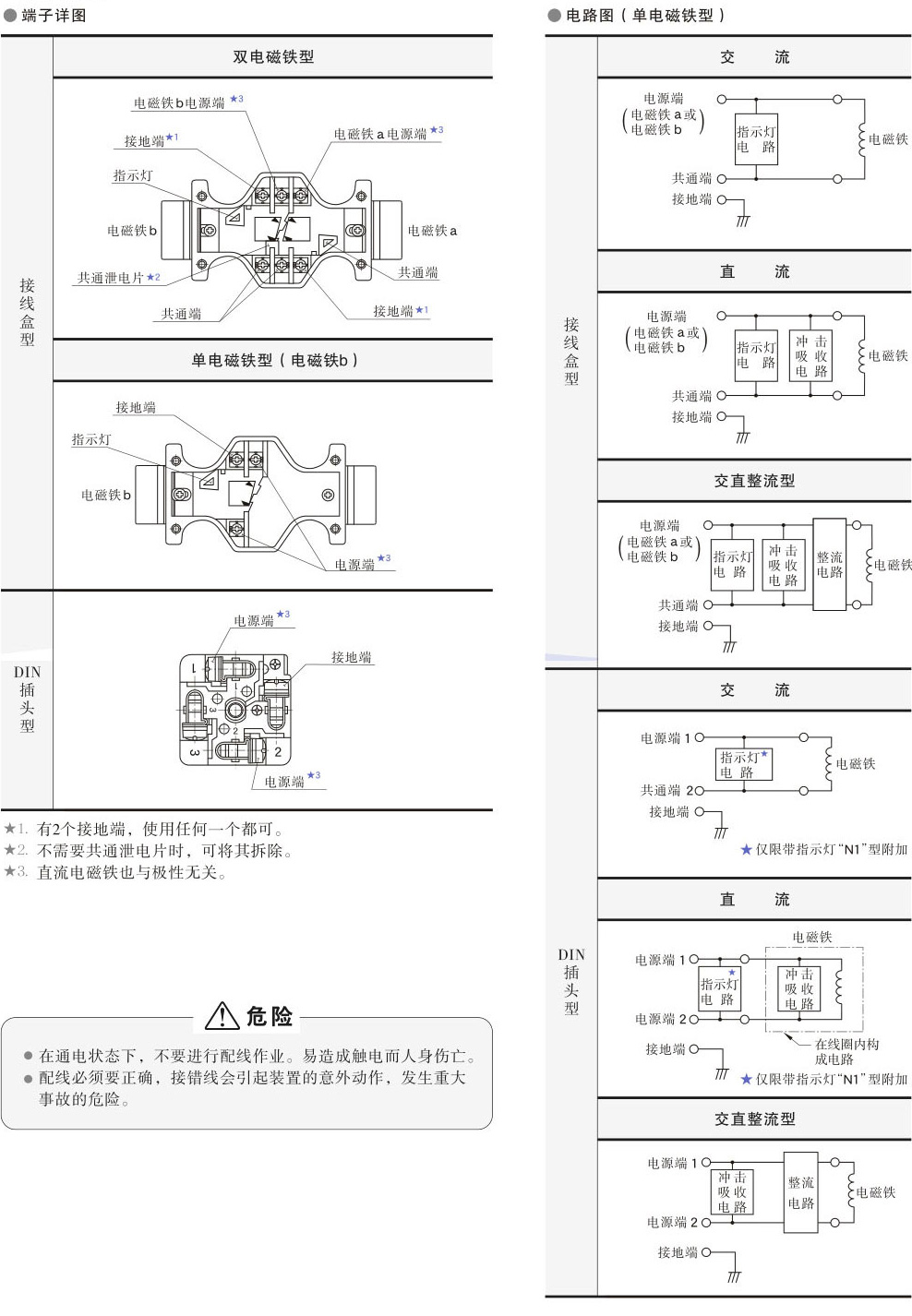

接线方法
