| GLC1 | - | 3.0 | - | L |
|---|---|---|---|---|
| 产品代号(尺寸系列1-4) | 冷却面积 | 螺纹接口 |
| 主要材质 | 铸钢、不锈钢 |
| 产品特点 | 体积小，重量轻、冷却效果好，便于维护检修。 |
| 试验方法 | 试验过程符合标准JB/T7356-2005 列管式油冷却器标准 |
| 出厂试验 | 100% |

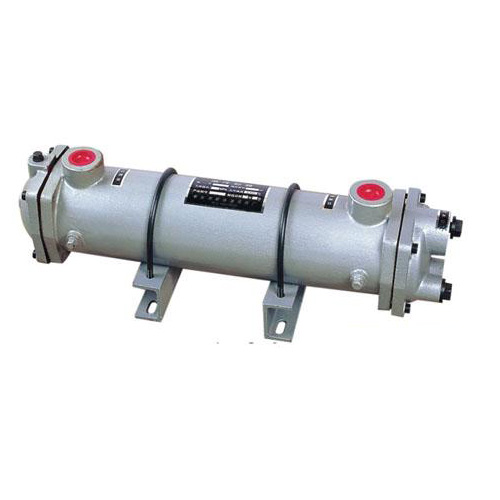

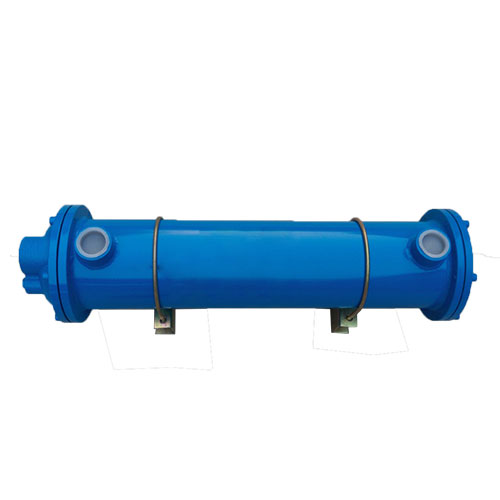

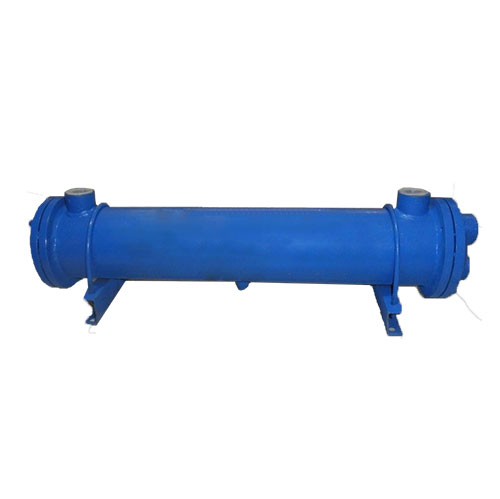

本系列产品为固定管式冷却器。 换热管采用双金属材料，其热膨胀系数与筒体基本相同，可避免管束因温差造成涨口松动。该产品适用于节制温度中等(≤80 ℃)的场所
| GLC1 | - | 3.0 | - | L |
|---|---|---|---|---|
| 产品代号(尺寸系列1-4) | 冷却面积 | 螺纹接口 |
| 型号 | 换热面积 | 压力(MPa) | 温度(℃) | 介质粘度 | 油流量范围(L/min) | 油/水流量 | 热交换量(Kcal/h) | 重量(kg) | |||||
| 工作压力 | 油压降 | 水压降 | 工作水温 | 工作油温 | 进油温度 | 出油温度 | |||||||
| GLC1-0.4 | 0.4 | 0.631 | ≤0.1 | ≤0.05 | 25～30 | ≤100 | 55 | ≤46 | 10～50 | 10～35 | 1:01 | 1300～3300 | 10 |
| GLC1-0.6 | 0.6 | 25～60 | 3300～5100 | 13 | |||||||||
| GLC1-0.8 | 0.8 | 35～60 | 3350～6500 | 15 | |||||||||
| GLC1-1.0 | 1 | 60～75 | 6100～7200 | 17 | |||||||||
| GLC1-1.2 | 1.2 | 60～85 | 6400～8400 | 19 | |||||||||
| GLC2-1.3 | 1.3 | 0.631 | ≤0.1 | ≤0.05 | 25～30 | ≤100 | 55 | ≤46 | 10～50 | 30～85 | 1:01 | 6400～11000 | 21 |
| GLC2-1.7 | 1.7 | 30～113 | 7400～17000 | 26 | |||||||||
| GLC2-2.1 | 2.1 | 30～113 | 9200～21500 | 29 | |||||||||
| GLC2-2.6 | 2.6 | 35～125 | 11300～26000 | 33 | |||||||||
| GLC2-3.0 | 3 | 35～125 | 12700～30000 | 37 | |||||||||
| GLC2-3.5 | 3.5 | 40～150 | 14500～34500 | 41 | |||||||||
| GLC3-4 | 4 | 0.631 | ≤0.1 | ≤0.05 | 25～30 | ≤100 | 55 | ≤46 | 10～50 | 35～170 | 1:01 | 14000～31000 | 57 |
| GLC3-5 | 5 | 35～190 | 17000～35000 | 70 | |||||||||
| GLC3-6 | 6 | 40～220 | 20000～45000 | 83 | |||||||||
| GLC3-7 | 7 | 45～240 | 24000～49500 | 90 | |||||||||
| GLC3-8 | 8 | 50～280 | 27000～56000 | 96 | |||||||||
| GLC3-11 | 11 | 60～350 | 37500～79000 | 118 | |||||||||
| GLC4-13 | 13 | 0.631 | ≤0.1 | ≤0.05 | 25～30 | ≤100 | 55 | ≤46 | 10～50 | 50～300 | 1:01 | 35000～70000 | 152 |
| GLC4-15 | 15 | 50～320 | 38000～75000 | 164 | |||||||||

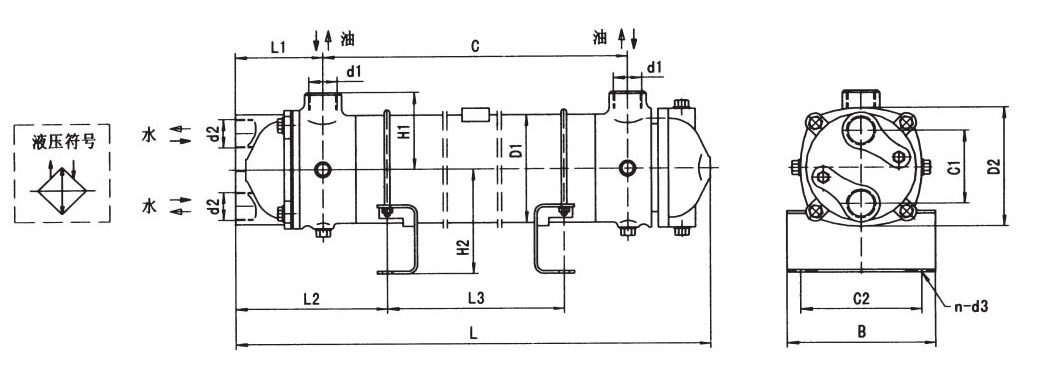

| 型号 | 筒部尺寸 | 水市尺寸 | 地脚尺寸 | 重量kg | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | C | H1 | H2 | D1 | d1 | L1 | D2 | C1 | d2 | C2 | B | L 2 | L 3 | n-d3 | ||
| GLC1-0.4 | 370 | 240 | 60 | 68 | 80 | G1" | 67 | 92 | 52 | G¾" | 102 | 132 | 115 | 145 | 4 - Φ11 | 8 |
| GLC1-0.6 | 540 | 405 | 310 | 10 | ||||||||||||
| GLC1-0.8 | 660 | 532 | 435 | 12 | ||||||||||||
| GLC1-1 | 810 | 665 | 570 | 13 | ||||||||||||
| GLC1-1.2 | 940 | 805 | 715 | 15 | ||||||||||||
| GLC2-1.3 | 560 | 375 | 85 | 85 | 121 | G1" | 98 | 137 | 78 | G1" | 145 | 175 | 172 | 225 | 4 - Φ11 | 19 |
| GLC2-1.7 | 690 | 500 | 350 | 21 | ||||||||||||
| GLC2-2.1 | 820 | 635 | 485 | 25 | ||||||||||||
| GLC2-2.6 | 960 | 775 | 630 | 29 | ||||||||||||
| GLC2-3 | 1110 | 925 | 780 | 32 | ||||||||||||
| GLC2-3.5 | 1270 | 1085 | 935 | 36 | ||||||||||||
| GLC3-4 | 840 | 570 | 125 | 158 | 168 | G1½" | 152 | 238 | 110 | G1¼" | 170 | 210 | 245 | 380 | 4 - Φ15 | 74 |
| GLC3-5 | 990 | 720 | 230 | 77 | ||||||||||||
| GLC3-6 | 1140 | 870 | 680 | 85 | ||||||||||||
| GLC3-7 | 1310 | 1040 | 850 | 90 | ||||||||||||
| GLC3-8 | 1470 | 1200 | 1010 | 96 | ||||||||||||
| GLC3-11 | 1980 | 1710 | 1520 | 118 | ||||||||||||
| GLC4-13 | 1340 | 985 | 160 | 208 | 219 | G2" | 197 | 305 | 140 | G2" | 270 | 320 | 318 | 745 | 4 - Φ15 | 152 |
| GLC4-15 | 1500 | 1145 | 905 | 164 | ||||||||||||
1.油液流过冷却器的压降请对照性能曲线查阅。
2.冷却水流量一般不得低于油液流量的1/2。
3.油液工作压力≤1.0MPa。冷却水工作压力≤0.5MPa。
4.冷却器的选用请查阅选型说明。
