型号/规格 | KXT-I | KXT-II | KXT-III |
---|---|---|---|
工作压力Mpa(kg.f/cm2) | 1.6(16) | 1.0(10) | 2.5(25) |
爆破压力Mpa(kg.f/cm2) | 4.8(48) | 3.0(30) | 7.5(75) |
真空度Kpa(mmHg) | 650 | 650 | 750 |
适用温度℃ | -20~80℃(普通型) +80~135℃(耐高温型) | ||
适用介质 | 空气、压缩空气、水、海水、热水、弱酸、油、碱等 |
主要材质 | 橡胶 |
产品特点 | 高气密性,耐介质性和耐气候性的管道接头。性能特点:体积小,重量轻,弹性好,安装,维修方便。 |
试验方法 | N/A |
出厂试验 | 100% |
KXT型可曲挠橡胶软接头特性:
其它标准或非标准法兰需另订协议,指明标准或提供图纸及有关数据,本厂可订制生产
DN350~600为I型产品,工作压力为0.8MPa,超过该工作压力,可协商定制。
DN700~1600产品工作压力为:0.6MPa,其法兰配备PN0.6MPa(6kg级)。
法兰螺栓数、螺栓孔直径、螺栓孔中心圆直径按GB9119。
用户在订橡胶接头、橡胶蝶阀时须说明工作压力,适用介质,温度等相关要素,明确其性质。

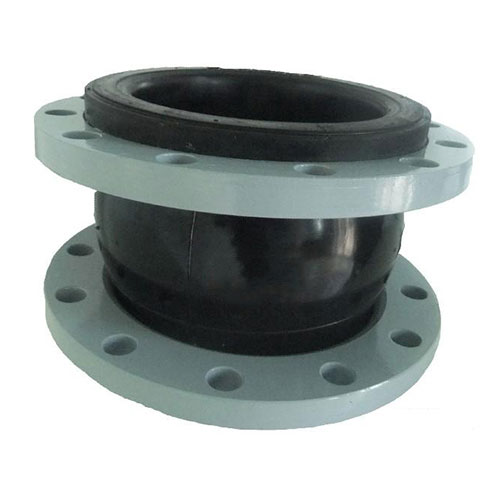

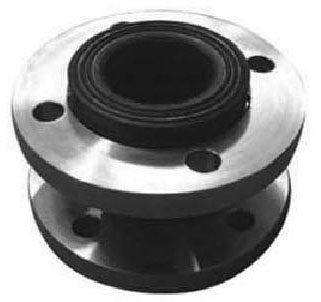

该产品系内胶层,尼龙帘布增强,外胶层复合的橡胶球体和松套金属法兰组成的产品 。具有 耐压高,弹性好,位移量大,吸振降噪效果好,安装方便特点。可广泛用于给水排水,暖通空调,消防,压缩机,造纸,制药,船舶,水泵风机等管道系统。
型号/规格 | KXT-I | KXT-II | KXT-III |
---|---|---|---|
工作压力MPa(kg.f/cm2) | 1.6(16) | 1.0(10) | 2.5(25) |
爆破压力MPa(kg.f/cm2) | 4.8(48) | 3.0(30) | 7.5(75) |
真空度KPa(mmHg) | 650 | 650 | 750 |
适用温度℃ | -20~80℃(普通型) +80~135℃(耐高温型) | ||
适用介质 | 空气、压缩空气、水、海水、热水、弱酸、油、碱等 |
序号Serial | 部位Position | 材料Matenal |
---|---|---|
1 | 主体 MainBody | 极性橡胶 |
2 | 内衬 Lining | 尼龙窗帘 |
3 | 骨架 Frame | 不锈钢丝 Stainless Steel Wire |
4 | 法兰 Flange | 低碳钢 Low-carbon Steel |
接头两端可任意偏移,便于自由调节轴向或横向位移。
公称通径DN | 长度L(mm) | 螺栓数n | 螺栓孔直径do(mm) | 螺栓孔中心圆直径D1(mm) | 轴向位移(mm) | 横向位移(mm) | 偏转角度 | ||
---|---|---|---|---|---|---|---|---|---|
mm | in | 伸长 | 压缩 | ||||||
32 | 1(1/4) | 95 | 4 | 17.5 | 100 | 6 | 9 | 9 | 15° |
40 | 1(1/2) | 95 | 4 | 17.5 | 110 | 6 | 10 | 9 | 15° |
50 | 2 | 105 | 4 | 17.5 | 125 | 7 | 10 | 10 | 15° |
65 | 2(1/2) | 115 | 4 | 17.5 | 145 | 7 | 13 | 12 | 15° |
80 | 3 | 135 | 8 | 17.5 | 160 | 8 | 15 | 12 | 15° |
100 | 4 | 150 | 8 | 17.5 | 180 | 10 | 19 | 13 | 15° |
125 | 5 | 165 | 8 | 17.5 | 210 | 12 | 19 | 13 | 15° |
150 | 6 | 180 | 8 | 22 | 240 | 12 | 20 | 14 | 15° |
200 | 8 | 190 | 8 | 22 | 295 | 16 | 25 | 22 | 15° |
250 | 10 | 230 | 12 | 22 | 350 | 16 | 25 | 22 | 15° |
300 | 12 | 245 | 12 | 22 | 400 | 16 | 25 | 22 | 15° |
350 | 14 | 255 | 16 | 22 | 460 | 16 | 25 | 22 | 15° |
400 | 16 | 255 | 16 | 26 | 515 | 16 | 25 | 22 | 15° |
450 | 18 | 255 | 20 | 26 | 565 | 16 | 25 | 22 | 15° |
500 | 20 | 260 | 20 | 26 | 620 | 16 | 25 | 22 | 15° |
600 | 24 | 260 | 20 | 30 | 725 | 16 | 25 | 22 | 15° |
700 | 28 | 260 | 24 | 26 | 810 | 16 | 25 | 22 | 15° |
800 | 32 | 260 | 24 | 30 | 920 | 16 | 25 | 22 | 15° |
900 | 36 | 260 | 24 | 30 | 1020 | 16 | 25 | 22 | 15° |
1000 | 40 | 260 | 28 | 30 | 1120 | 16 | 25 | 22 | 15° |
