BUCG | -06 | -B | -V | -ET | -10Y |
系列号 | 规格 | 压力等级MPa | 高卸荷性 | 卸荷方式 | 设计号 |

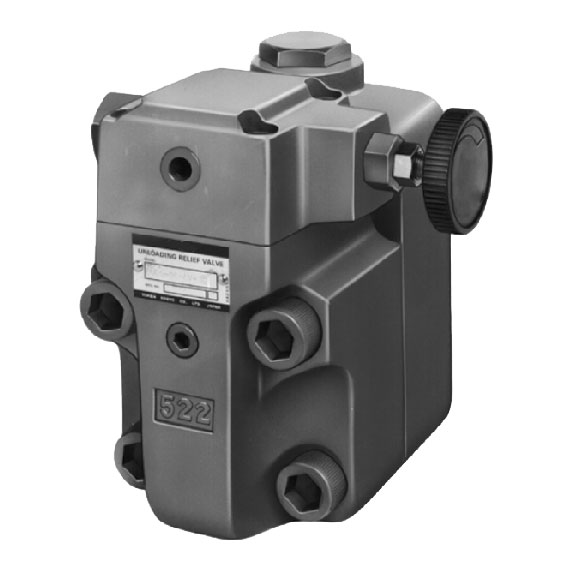

卸荷溢流阀(板式连接) | 06 通径 | B:(2.5~7) C:(3.5~14) H:(7~21) | 无:普通型 | 无:内控外泄 E:外控外泄 T:内控内泄 ET:外控内泄 | 10Y |
10 通径 | V:高卸荷型 |
主要材质 | 阀体:球墨铸铁或灰铸铁;阀芯:20CrMo或42CrMo |
产品特点 | 蓄能器回路或者高低压回路中使用本阀,能使液压泵保持在较小负荷的情况运转,达到节省功率,延长使用寿命的目的 |
试验方法 | 试验过程符合标准 GB/T 8105-1987 压力控制阀试验方法 |
出厂试验 | 100% |
本元件用于带蓄能器的液压系统,使泵自动卸荷、加载,或用于高低压复合的液压系统,使油 泵在较小负荷下启动。
BUCG | -06 | -B | -V | -ET | -10Y |
系列号 | 规格 | 压力等级MPa | 高卸荷性 | 卸荷方式 | 设计号 |
卸荷溢流阀(板式连接) | 06 通径 | B:(2.5~7) C:(3.5~14) H:(7~21) | 无:普通型 | 无:内控外泄 E:外控外泄 T:内控内泄 ET:外控内泄 | 10Y |
10 通径 | V:高卸荷型 |
型号 | 额定流量L/min | 最高工作压力MPa | 备注 |
BUCG-06-※-※-T-10Y | 125 | 21 | 调节压力是顺时针为升压,逆时针为降压 |
BUCG-10-※-※-T-10Y | 250 |

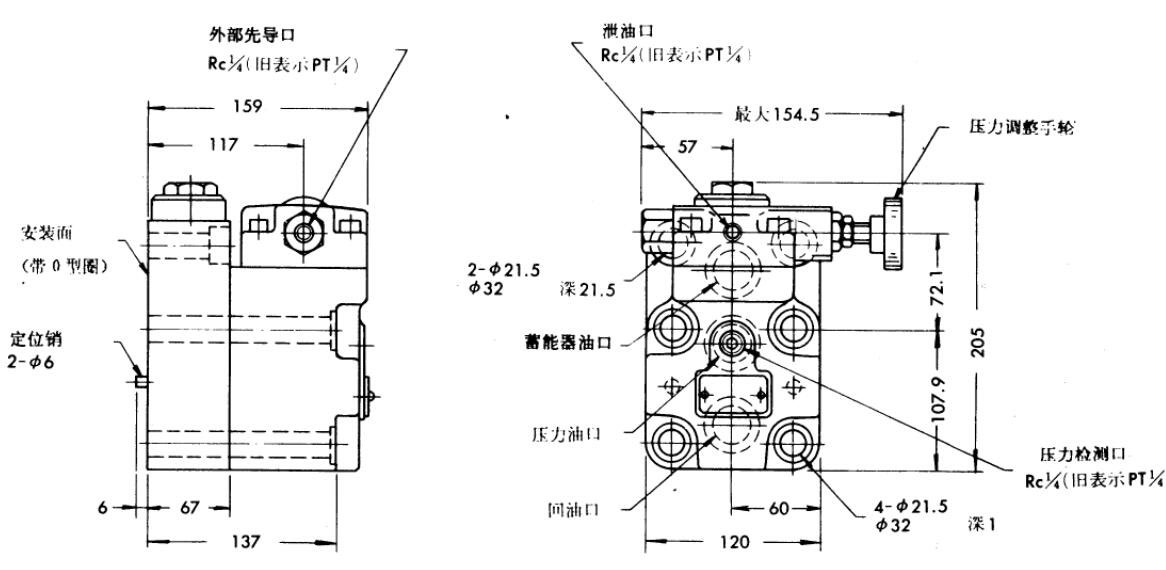

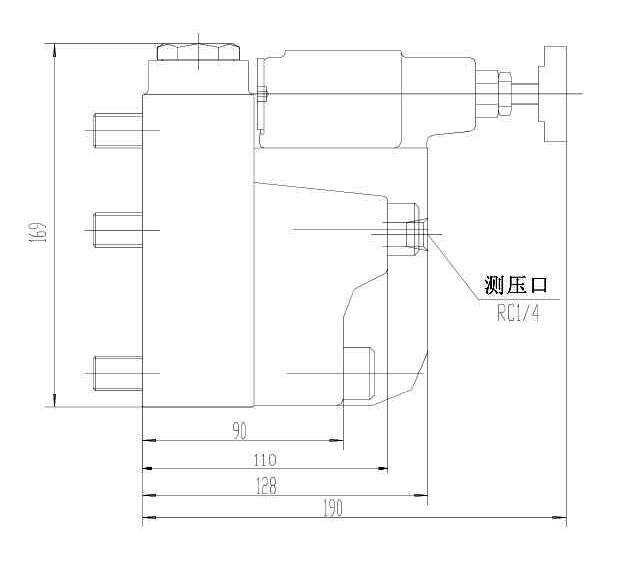

型号 | A | B | C | D | E | F | G | H | J | K | L | N | P | Q | S | T | U | V | X | Y | Z | a |
BUCG-06 | 102 | 78 | 10 | 35 | 12 | 4 | 192 | 168 | 12 | 66.7 | 46 | 27.5 | 55.5 | 33.5 | 33.3 | 11 | 11 | 40 | 145 | 23 | m16 | 3/4 |
BUCGM-10 | 120 | 92 | 82.5 | 41.3 | 14 | 4.7 | 232 | 204 | 14 | 88.9 | 51 | 32 | 76.2 | 38 | 44.5 | 19 | 12.7 | 45 | 190 | 28 | M20 | 5/4 |
粘度 | cSt | 15 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
SSU | 77 | 98 | 141 | 186 | 232 | 278 | 324 | 371 | 417 | 464 | |
系数 | 0.81 | 0.87 | 0.96 | 1.03 | 1.09 | 1.14 | 1.19 | 1.23 | 1.27 | 1.30 |
比重变化可以用△P=△PXG'/G计算
△P为图表的值,G为0.850
序号 | 零件名称 | 零件号及数量 | |||
BUCG-06 | 数量 | BUCG-10 | 数量 | ||
1 | O形密封圈 | GB1235-34×3.5 | 5 | GB1235-76 38×3.5 | 5 |
2 | O形密封圈 | GB1235-15×2.4 | 1 | GB1235-76 12×1.9 | 1 |
