| 主要材质 | 不锈钢 |
| 产品特点 | 结构紧凑，控制灵敏，安装简单 |
| 试验方法 | 实验过程符合标准GB 998-1982 低压电器 基本试验方法 |
| 出厂试验 | 100% |

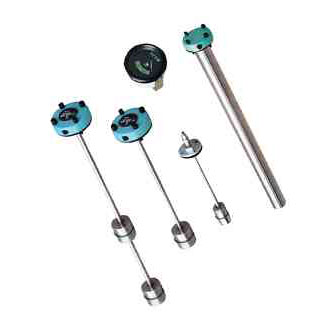

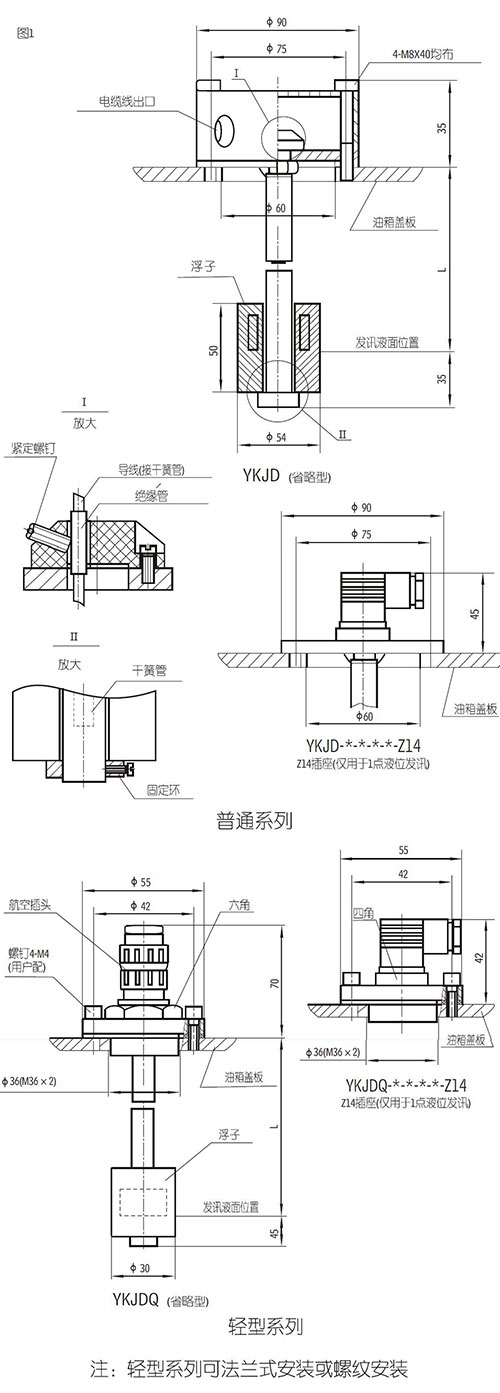

YKJD型液位控制继电器是一种新型液面高度电发讯控装置，主要用于箱内液体位置与液体源电机的自动控制或报警，具有结构紧凑，控制灵敏，安装简单等特点。图1是该装置的剖面图及安装尺寸，工作时浮子随液面或降到电讯位置时，继电器动作常闭触点断开，常开触点闭合，以实现自动停机或报警。

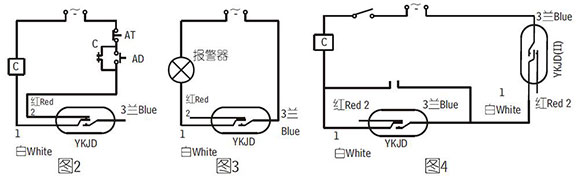

1、图2是在油箱上应用的情况，当液面低于要求位置时，液位控制继电器YKJD动作；1与2断开，中间继电器C线圈断电，油泵电机停止工作。
2、图3是用在液压站油箱上作液面控制报警发讯装置，当液面低于要求时，液位控制继电器动作：1与3接通，报警器工作。

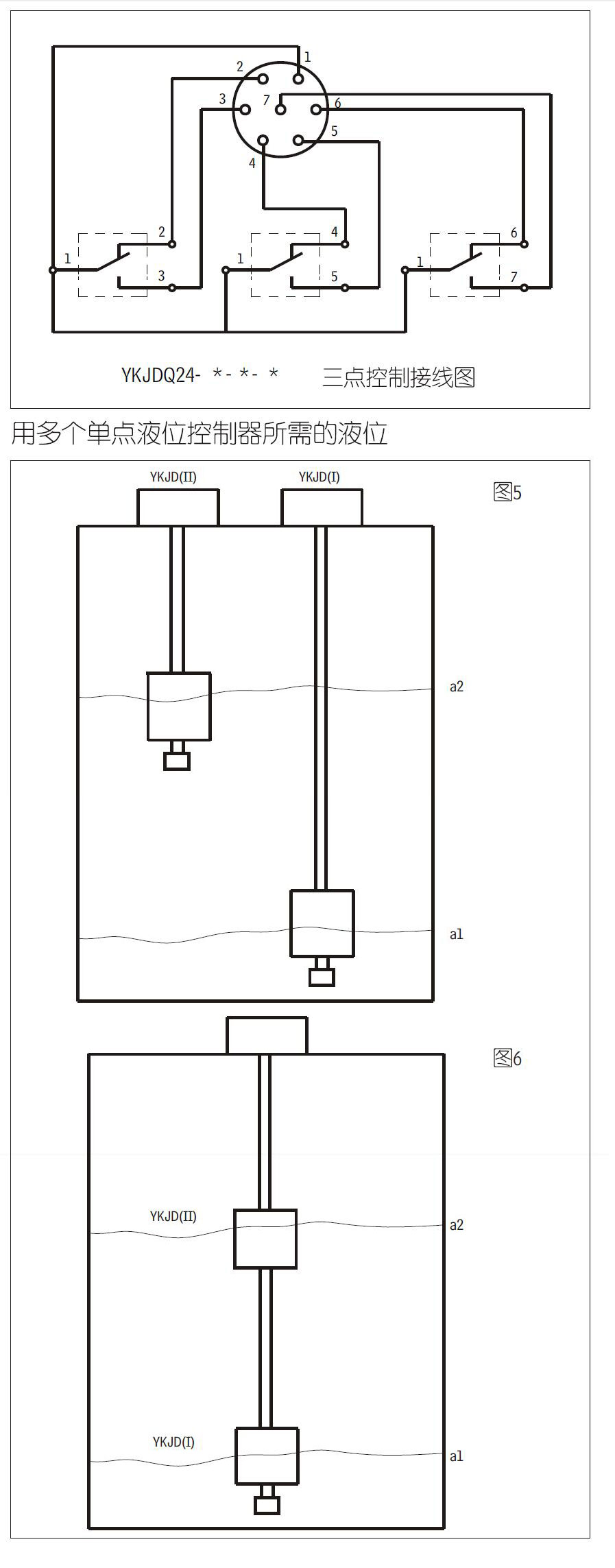

3、图4是应用在蓄水箱或某些自动控制油箱上实现自动供水或油。图5图6是安装简图，原理如下，当液面低于a1时，液位控制继电器YKJD<I>动作（此时YKJD<Ⅱ>处于工作状态即1与3通），1与3接通，中间继电器C线圈有电流通过（C的常用触点闭合）供水或供油电机工作；当液位超a1时，继电器YKJD<1>动作：1与3断开，电流通过常开触点C（此时仍处在闭合状态）使供水或油电机继续工作；当液面超过a2时，继电器YKJD<Ⅱ>动作：1与3断开，供水或油电机停止工作，以后随液面下降，YKJD<Ⅱ>动作：1与3接通，但YKJD<I>的1与3仍处在断开状态，所以供液电机仍不工作，直到液面降到a1以下时，供液电机重新启动。
1、使用环境温度(℃)：-20~+100
2、动作时间(ms)：1.7
3、接触电阻(Ω)：0.1
4、触点容量:DC24(V)*0.2(A)
5、寿命(次):107

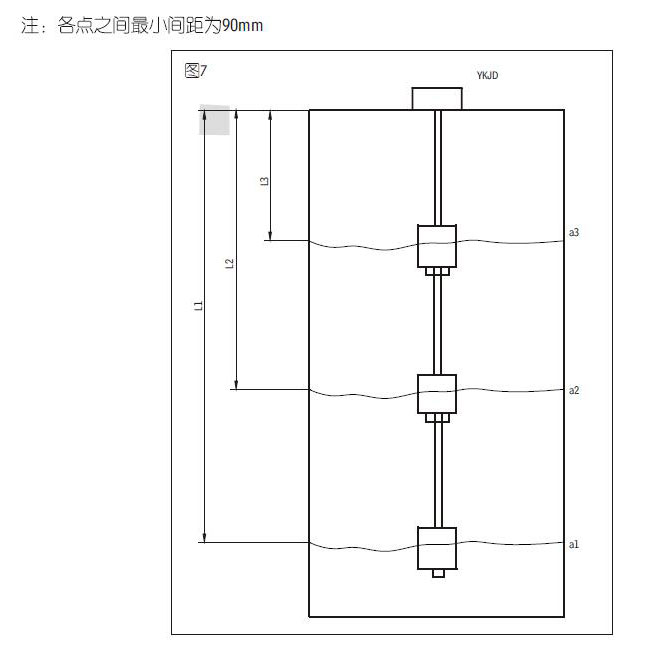

注：所需要长度参考图7,b为邮箱盖板顶部，a1,a2,a3...为液面发讯位置，用户可据使用情况来任选b到a1,a2,a3...等长度。
例：<1>用单点液位控制继电器控制液位：邮箱盖板b到所需的液位发讯位置a的距离长度为800mm时，订货型号为YKJD24-800。
<2>用多点液位控制继电器控制液位：邮箱盖板b到所需的液位第1点a的距离为1000mm
第2点液位a的距离为500mm.
第3点a的距离350mm时，订货型号为YKJD24-1000-500-350.若需更多的控制点，则型号以此类推。
例：图7中用户要调节L3或L2的发讯点位置时(各点之间最小距为90mm)
(1)先松开要调节的浮子下面的固定环，把浮于调到要发讯的位置，锁紧固定环。
(2)打开接线盒，松开刚才调节过的浮子对应的干簧管的紧定螺钉，移动干簧管，并用万用表测量，等发讯可靠后，锁紧紧定螺钉盖好接线盒。
