(T) | ZY | Q41 | F | ※ | ※ |

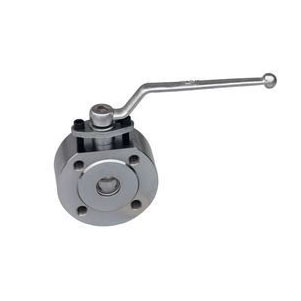

信号 | 法兰连接球阀 | 密封四氟材料 | 工作压力:1.6-6.4MPa | 阀体材料:C:碳钢 P:不锈钢 |
主要材质 | 碳钢、不锈钢、合金钢、鉻钼钢、低温钢、球墨铸铁及其他特殊钢 |
产品特点 | 流体阻力小,开关迅速、方便,密封性能好,阀杆密封可靠。球阀通道平整光滑,不易沉积介质,可以进行管线通球 |
试验方法 | 试验过程符合标准GB/T 26480-2011 阀门的检验和试验 标准、 JB/T 8861-2004球阀 |
出厂试验 | 100% |
本阀适用于液压系统和化工系统各种管路上。密封材料采用耐磨聚四氟乙烯,密封性能可靠,使用寿命长、结构紧凑、体积小、安装方便,一般代替蝶阀使用。
本阀法兰眼孔采用丝扣连接,防止拆卸时管道的液体渗漏。开闭发讯器,当阀未全部打开时,行程开关不工作,只有在球阀打至(90°)状态时,行程开关才工作,从而向管路提供开启保护。
电路参数: | ![]() | 触电对数: | 常开1 常开2 |
公称压力: | 1.6MPa | ||
触电容量: | AC380V 2.5V DC220V 4A | 试验压力: | 2.5MPa |
工作压力: | 1.6MPa |
(T) | ZY | Q41 | F | ※ | ※ |
信号 | 法兰连接球阀 | 密封四氟材料 | 工作压力:1.6-6.4MPa | 阀体材料:C:碳钢 P:不锈钢 |

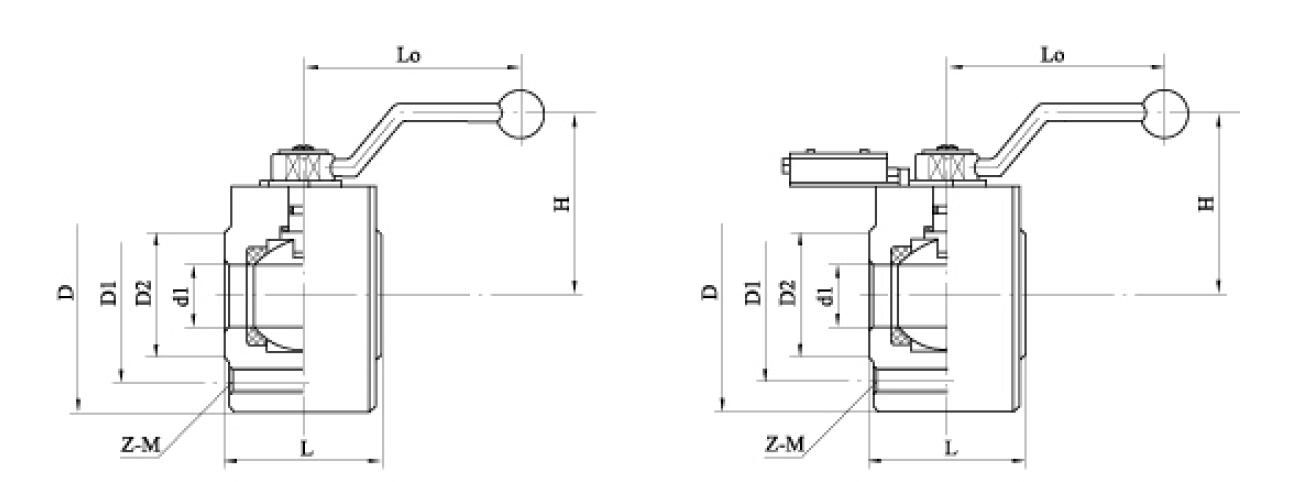

型号 | d1 | D | D1 | D2 | L | Lo | Z-M | H |
ZYQ41F-1.6/6.4-15 | 14 | 95 | 65 | 45 | 40 | 130 | 4-M12 | 75 |
ZYQ41F-1.6/6.4-20 | 19 | 105 | 75 | 55 | 43 | 150 | 4-M12 | 85 |
ZYQ41F-1.6/6.4-25 | 23 | 115 | 85 | 65 | 47 | 180 | 4-M12 | 95 |
ZYQ41F-1.6/6.4-32 | 32 | 135 | 100 | 75 | 55 | 180 | 4-M16 | 100 |
ZYQ41F-1.6/6.4-40 | 36 | 145 | 110 | 85 | 65 | 240 | 4-M16 | 120 |
ZYQ41F-1.6/6.4-50 | 45 | 160 | 125 | 100 | 75 | 240 | 4-M16 | 125 |
ZYQ41F-1.6/6.4-65 | 60 | 180 | 145 | 120 | 99 | 300 | 4-M16 | 140 |
ZYQ41F-1.6/6.4-80 | 72 | 195 | 160 | 135 | 123 | 300 | 4-M16 | 160 |
ZYQ41F-1.6/6.4-100 | 90 | 215 | 180 | 155 | 145 | 380 | 4-M16 | 190 |
ZYQ41F-1.6/6.4-125 | 110 | 245 | 210 | 180 | 170 | 380 | 4-M16 | 215 |
ZYQ41F-1.6/6.4-150 | 130 | 280 | 240 | 210 | 200 | 500 | 4-M20 | 238 |
注:带信号开关在型号前加代号"T",如该球阀压力需使用6.4MPa,请配用加厚法兰及高强度螺栓。
