Q | ※ | F | ※ | ※ | ※ |
球阀 | 连接形式:11(外螺纹) 21(内螺纹) | 四氟密封 | 公称压力(16-64MPa) | 材料:C:碳钢 P不锈钢 | 公称通径 |
主要材质 | 碳钢或不锈钢 |
产品特点 | 流阻损失小、启闭快、结构紧凑、密封性能好 |
试验方法 | 试验过程符合标准GB/T 26480-2011 阀门的检验和试验 标准、 JB/T 8861-2004球阀 静压寿命试验规程 |
出厂试验 | 100% |
本系列阀门广泛用于输油,输气管路,合成氨氮混合气体介质,及液压系统和化工系统各种管路上作启闭用。Q11F型d为缩径,Q21F DN为全径,用户可根据使用流量自由选用。Q21F螺纹M符合JB984-77标准。
Q | ※ | F | ※ | ※ | ※ |
球阀 | 连接形式:11(外螺纹) 21(内螺纹) | 四氟密封 | 公称压力(16-64MPa) | 材料:C:碳钢 P:不锈钢 | 公称通径 |

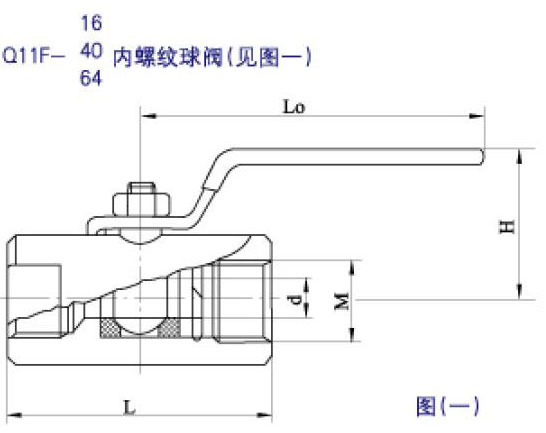

型号通径(mm) | d | M | H | L | Lo |
Q11F-16/64DN10 | 7 | 3/8'' | 55 | 60 | 95 |
Q11F-16/64DN15 | 9.5 | 1/2'' | 58 | 60 | 95 |
Q11F-16/64DN20 | 12.5 | 3/4'' | 59 | 75 | 95 |
Q11F-16/64DN25 | 17 | 1'' | 62 | 80 | 120 |
Q11F-16/64DN32 | 23 | 1 1/4'' | 68 | 90 | 160 |
Q11F-16/64DN40 | 26 | 1 1/2'' | 75 | 110 | 180 |
Q11F-16/64DN50 | 33 | 2'' | 86 | 130 | 180 |
Q11F-16/64DN65 | 44 | 2 1/2'' | 105 | 140 | 200 |
Q11F-16/64DN80 | 50 | 3'' | 122 | 160 | 220 |
Q11F-16/64DN100 | 65 | 4'' | 138 | 190 | 220 |

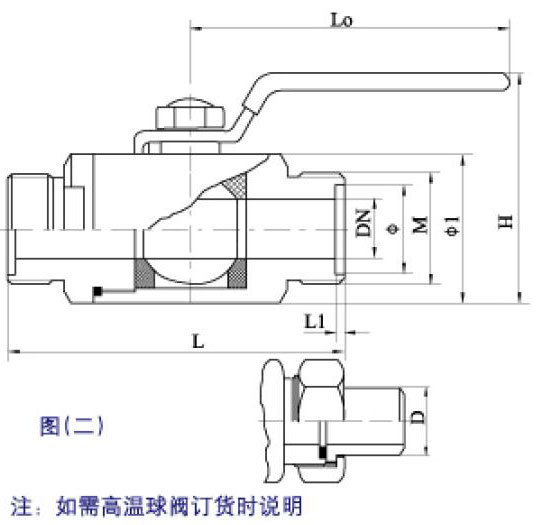

型号通径(mm) | DN | M | Φ | Φ1 | L1 | L | H | Lo | D |
Q21F-16/64DN10 | 10 | 27x1.5 | 20 | 35 | 1.8 | 87 | 76 | 95 | Φ18 |
Q21F-16/64DN15 | 14 | 30x1.5 | 24 | 38 | 1.8 | 98 | 80 | 95 | Φ22 |
Q21F-16/64DN20 | 19 | 36x2 | 30 | 44 | 2.4 | 104 | 82 | 95 | Φ28 |
Q21F-16/64DN25 | 23 | 42x2 | 35 | 57 | 2.4 | 116 | 90 | 120 | Φ34 |
Q21F-16/64DN32 | 30 | 52x2 | 40 | 64 | 2.4 | 130 | 100 | 160 | Φ42 |
Q21F-16/64DN40 | 36 | 60x2 | 45 | 75 | 2.4 | 140 | 120 | 180 | Φ50 |
Q21F-16/64DN50 | 45 | 72x2 | 60 | 88 | 2.4 | 140 | 136 | 220 | Φ60 |
