AQF型安全球阀 评分 9.0

品牌:自营

本商城所售产品均由专业技术部门检测,并提供专业保障和售后服务。

累计评价: 3    累计订购:631

登录后查看价格

距离双十一促销开始还有 :

安全球阀 连接属性 公称通径 压力等级 结构模式 蓄能器接头螺纹 数量
立即购买
AQF--


①名称代号:安全球阀

②连接方式(螺纹连接):L-直通式 , LS-直角式 ,LW-三通式

③公称通径:20、25、32、40mm

④压力等级:H1-10MPa,H2-20MPa,H3-31.5MPa

⑤结构模式:A-直动式溢流阀

⑥蓄能器接头螺纹:M27x2/M42x2/M60x2/M72x2

主要材质 碳钢
产品特点 结构紧凑、性能可靠、体积小、安装简单、操作方便
试验方法

试验过程符合标准GB/T 26480-2011 阀门的检验和试验 标准、 JB/T 8861-2004球阀

出厂试验 100%
测评等级

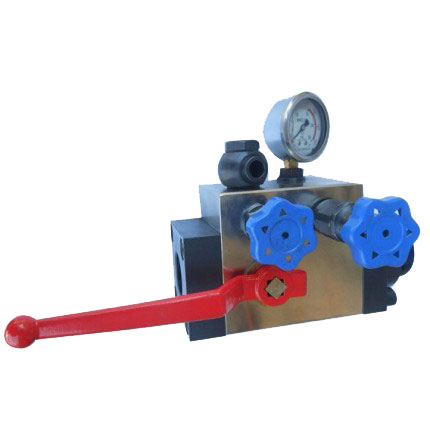

AQF型安全球阀

品牌:自营

AQF 型安全球阀主要用于液压一囊式蓄能器作为安全断流和卸荷的蓄能器附件,装接于蓄能器和液压系统之间。安全阀可保持系统中 的压力调定值.当压力超过调定值时,安全阀开启.防止系统过载。

特别是装于封闭系统中的蓄能器更不可缺少,以防止外负荷的突然加压所造成系统的危害。本型安全球阀主要有三种连接式:直通式、直角式和三通式螺纹连接。

本型安全球阀具有结构紧凑性能可靠、体积小,安装简单.操作方便等特点。

型号说明

AQF--


①名称代号:安全球阀

②连接方式(螺纹连接):L-直通式 , LS-直角式 ,LW-三通式

③公称通径:20、25、32、40mm

④压力等级:H1-10MPa,H2-20MPa,H3-31.5MPa

⑤结构模式:A-直动式溢流阀

⑥蓄能器接头螺纹:M27x2/M42x2/M60x2/M72x2

技术参数

公称压力:10-31.5MPa

适用介质:矿物油、水一乙二醇和乳化液

介质温度:-15~+65°

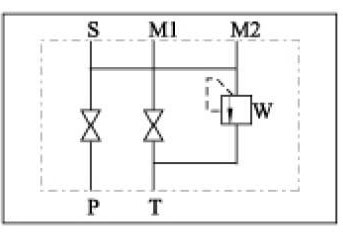

结构原理图

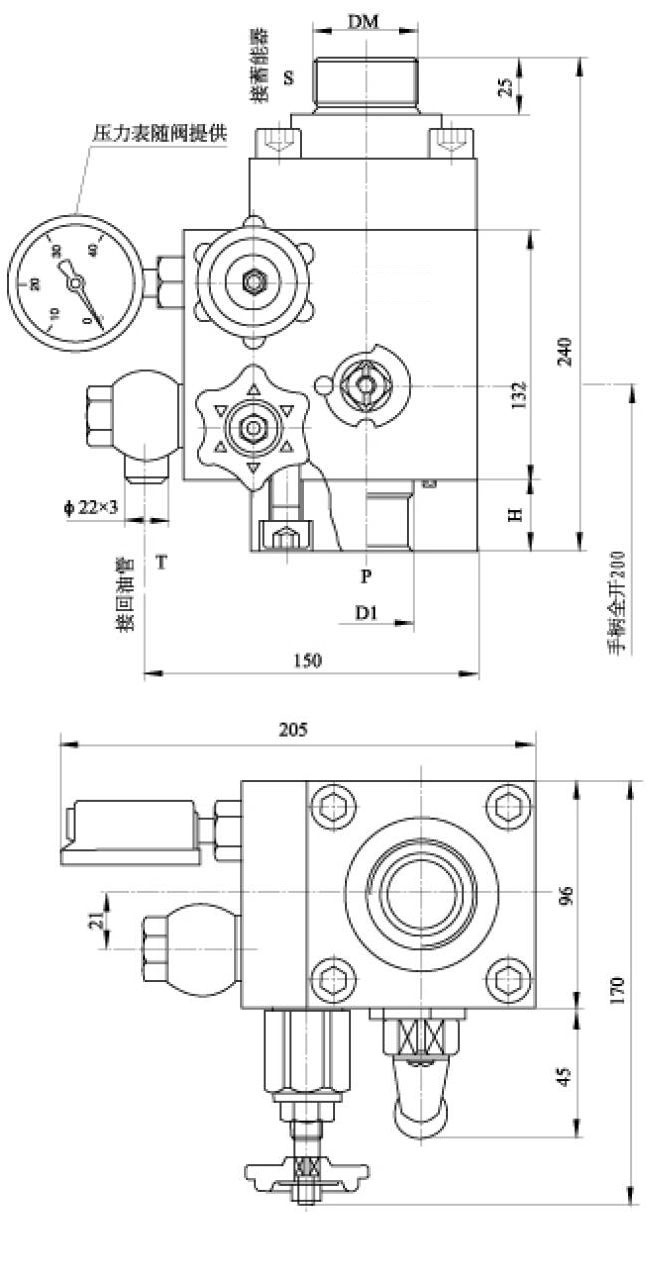

外形尺寸


技术规格

型号公称压力(MPa)调压范围(MPa)公称通径公称流量(L/min)基本尺寸(mm)实用蓄能器型号重量(kg)
安全阀球阀HD1DM
AQF-L25H※-A10/20/31.5H1:3.5~14
H2:7~21
H3:14~31.5
254010030M33x2M42x2/
M27x2
NXQ-1.6~10/※-L-A29
AQF-Ls25H※-AM42x2
AQF-Lw25H※-A
AQF-L32H※-A326316030M42x2M60x2/
M42x2
NXQ-10~100/※-L-A29.5
AQF-Ls32H※-A36M52x2
AQF-Lw32H※-A
AQF-L40H※-A4010025030M48x2M72x2
M60x2
30
AQF-Ls40H※-A40M60x2
AQF-Lw40H※-A

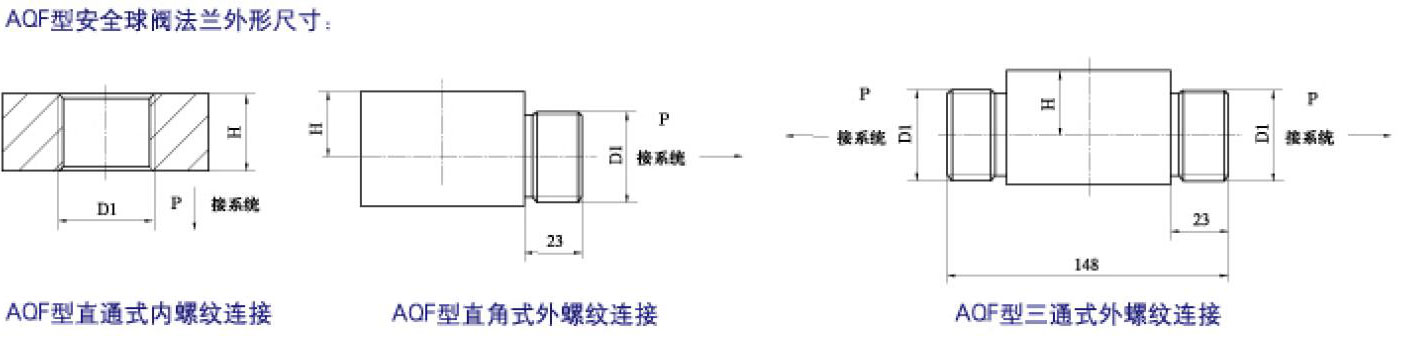

外形尺寸


转换接头

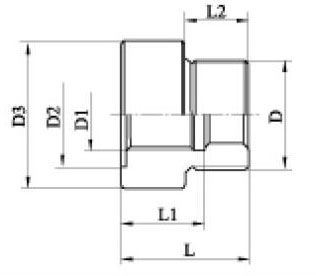

AQF型安全球阀转换接头(补芯)(QF-L25~L40)


补芯型号DD1D2D3LL1L2重量(kg)
QF-L25M60x2M42x250805028281.52
QF-L40M72x2M60x270907032302.15

利用补芯可扩大AQF型安全球阀的使用范围

例如:100升的蓄能器通过的补芯的调节,可配用小通径的安全球阀,解决了大蓄能器接小管径的问题;反之也适用。同时也可解决进口蓄能器与国产蓄能器互换性的问题。

订货说明

订货时须写明型号代号全称,如:工作压力为31.5MPa,通径为25mm,连接方式三通式,蓄能器接头螺纹为M42X2,安全球阀:AQF-Lw25H3-A/M42x2。
