Y | JZQ | - | ※ | ※ | ※ |
液压 | 球芯截止阀 | - | 公称压力(J-31.5MPa,H-21MPa) | 公称通径 | 连接形式(B-板式连接,N-内螺纹连接,W-外螺纹连接) |
主要材质 | 锻钢 |
产品特点 | 外表美观,操作方便,密封性能可靠 |
试验方法 | 试验过程符合标准GB/T 26480-2011 阀门的检验和试验 标准、 JB/T 8861-2004球阀 |
出厂试验 | 100% |
本阀使用于液压系统和化工系统的各种的管路上,做启闭作用。
公称压力:PN 31.5MPa
试验压力:PS 48MPa
工作压力:31.5 MPa
工作温度:-20~+65℃
使用介质:液压油、水、乙二醇,其它混合液体
Y | JZQ | - | ※ | ※ | ※ |
液压 | 球芯截止阀 | - | 公称压力(J-31.5MPa,H-21MPa) | 公称通径 | 连接形式(B-板式连接,N-内螺纹连接,W-外螺纹连接) |

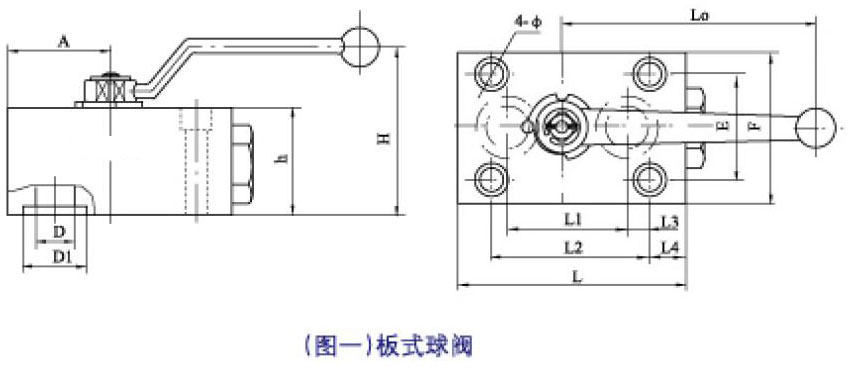

型号(DN) | A | h | H | L0 | E | F | L | L1 | L2 | L3 | L4 | 4-Φ | D | D1 |
YJZQ-J10B | 33 | 48 | 68 | 130 | 38 | 54 | 78 | 45 | 56 | 11 | 10 | 4-Φ7 | 10 | 20 |
YJZQ-J15B | 39 | 51 | 75 | 130 | 42 | 60 | 88 | 52 | 60 | 6 | 16 | 4-Φ9 | 15 | 25 |
YJZQ-J20B | 49 | 58 | 78 | 150 | 50 | 70 | 105 | 60 | 70 | 7.5 | 17 | 4-Φ11 | 20 | 30 |
YJZQ-J25B | 52 | 68 | 86 | 180 | 55 | 77 | 114 | 65 | 80 | 11 | 17.5 | 4-Φ11 | 25 | 35 |
YJZQ-J32B | 76 | 82 | 118 | 180 | 75 | 100 | 148 | 90 | 120 | 19 | 16 | 4-Φ13 | 32 | 42 |
YJZQ-J40B | 87 | 100 | 135 | 240 | 90 | 122 | 185 | 110 | 150 | 23 | 20 | 4-Φ17 | 40 | 50 |

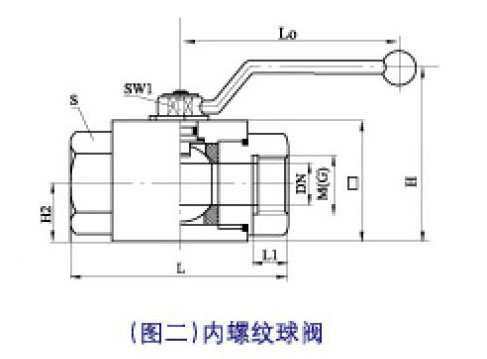

型号 | M | G | NPT | RC | 尺寸(mm) | |||||||
□ | L | L1 | H2 | SW1 | S | H | Lo | |||||
YJZQ-J8N | M14x1.5 | 1/4'' | 1/4'' | 1/4'' | 36x30 | 72 | 13 | 16 | 9 | 22 | 65 | 120 |
YJZQ-J10N | M18x1.5 | 3/8'' | 3/8'' | 3/8'' | 44x34 | 78 | 14 | 19 | 9 | 30 | 75 | 130 |
YJZQ-J15N | M22x1.5 | 1/2'' | 1/2'' | 1/2'' | 49x40 | 86 | 16 | 21 | 9 | 34 | 78 | 130 |
YJZQ-J20N | M27x2 | 3/4'' | 3/4'' | 3/4'' | 56x46 | 104 | 18 | 24 | 12 | 41 | 88 | 150 |
YJZQ-J25N | M33x2 | 1'' | 1'' | 1'' | 66x55 | 116 | 20 | 29 | 14 | 50 | 98 | 180 |
YJZQ-J32N | M42x2 | 1 1/4'' | 1 1/4'' | 1 1/4'' | 80x68 | 136 | 22 | 34 | 14 | 60 | 116 | 180 |
YJZQ-H40N | M48x2 | 1 1/2'' | 1 1/2'' | 1 1/2'' | 96x82 | 150 | 24 | 41 | 17 | 70 | 140 | 240 |
YJZQ-H50N | M64x2 | 2'' | 2'' | 2'' | 108x94 | 178 | 26 | 47 | 17 | 85 | 150 | 240 |
YJZQ-H65N | M72x2 | 2 1/2'' | 2 1/2'' | 2 1/2'' | 127x114 | 183 | 30 | 57 | 19 | 97 | 178 | 300 |

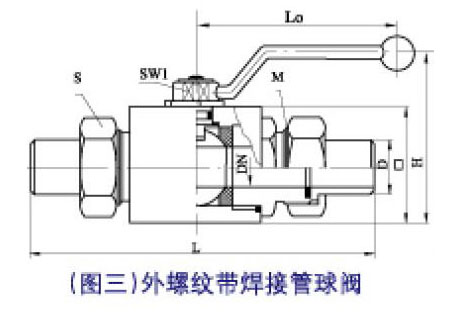

型号(DN) | M | 尺寸(mm) | ||||||
□ | D | L | SW1 | S | H | Lo | ||
YJZQ-J6W | M16x1.5 | 36X30 | 10 | 121 | 9 | 21 | 65 | 120 |
YJZQ-J8W | M22x1.5 | 44X34 | 14 | 133 | 9 | 27 | 75 | 120 |
YJZQ-J10W | M24x1.5 | 44X34 | 18 | 154 | 9 | 30 | 75 | 130 |
YJZQ-J15W | M30x1.5 | 49X40 | 22 | 166 | 9 | 36 | 78 | 130 |
YJZQ-J20W | M36X2 | 56X46 | 28 | 174 | 12 | 41 | 88 | 150 |

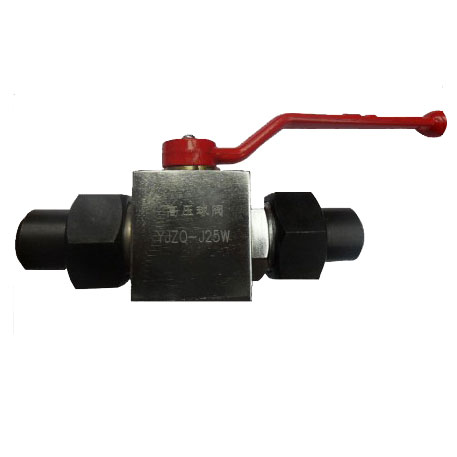

YJZQ-J25W | M42X2 | 66X55 | 34 | 212 | 14 | 50 | 98 | 180 |
YJZQ-J32W | M52X2 | 80X68 | 42 | 230 | 14 | 60 | 116 | 180 |
YJZQ-H40W | M64X2 | 96X82 | 50 | 250 | 17 | 74 | 140 | 240 |
YJZQ-H50W | M72X2 | 108X94 | 63 | 294 | 17 | 82 | 150 | 240 |
YJZQ-H65W | M85X3 | 120X106 | 76 | 356 | 19 | 96 | 176 | 300 |
