QJ | H | - | ※ | ※ |
球芯截止阀 | 压力等级:高压:31.5MPa | - | 公称通径 | HL-内螺纹连接,WL-外螺纹连接,G-外螺纹配对焊接管,F-法兰连接,B-管式连接 |
主要材质 | 锻钢和工程塑料 |
产品特点 | 结构紧凑、性能可靠、外观精美。彩用锻钢阀体,密封环为自润尚且工程塑料,耐高压 、密封性好,手把搬动灵活舒适 |
试验方法 | 试验过程符合标准GB/T 26480-2011 阀门的检验和试验 标准、 JB/T 8861-2004球阀 |
出厂试验 | 100% |

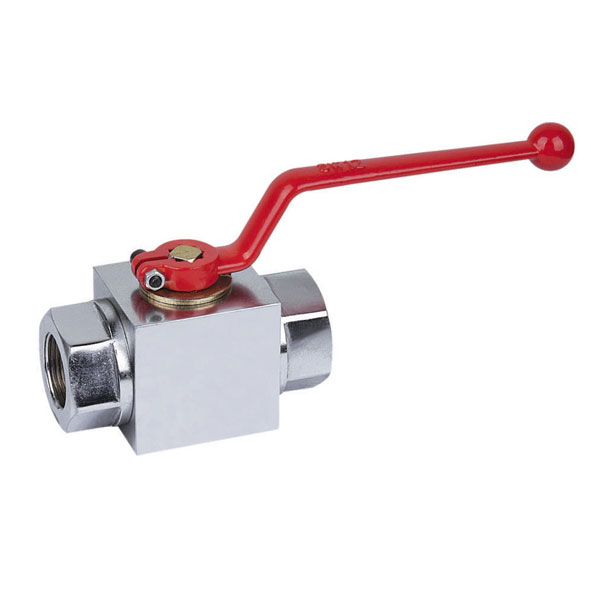

该阀设计结构紧凑、体积小。采用锻钢阀体,密封环为自润滑工程塑料,耐高压、密封性好,手把搬动灵活舒服。
有螺纹、法兰及阀板式三种连接形式。螺纹连接有内、外两种,内螺纹连接可与国际JB966-77焊接式直通接头及GB3733.1-38卡套式端直通管接头连接。
外螺纹连接可与国际JB981-77焊接管接头用螺母和JB2099-77焊接式管接头接管与管道焊接,球阀芯与阀体内外表面均做防腐处理,适用于各种油类及水基乳化液为介质的液压系统,可适用于高、中、低压系统管道作为手动开关使用。
QJ | H | - | ※ | ※ |
球芯截止阀 | 压力等级:H:高压31.5MPa;没有:21MPa | - | 公称通径 | HL-内螺纹连接,WL-外螺纹连接,G-外螺纹配对焊接管,F-法兰连接,B-管式连接 |
型号 | 公称通径(DN) | 公称压力(MPa) |
QJH-6※ | 6 | 31.5 |
QJH-10※ | 10 | |
QJH-15※ | 15 | |
QJH-20※ | 20 | |
QJH-25※ | 25 | |
QJH-32※ | 32 | |
QJH-40※ | 40 | 21 |
QJH-50※ | 50 | |
QJH-65※ | 65 | |
QJH-80※ | 80 |
型号 | 2-D | A | B | Lo | L | □ |
QJH-6WL | M16x1.5 | 12 | 45 | 120 | 74 | 36x30 |
QJH-10WL | M22x1.5 | 17 | 50 | 130 | 86 | 44x34 |
QJH-15WL | M30x1.5 | 22 | 55 | 130 | 96 | 49x40 |
QJH-20WL | M36x2 | 23 | 61 | 150 | 112 | 56x46 |
QJH-25WL | M42x2 | 26 | 65 | 180 | 122 | 66x55 |
QJH-32WL | M52x2 | 33 | 78 | 180 | 145 | 72x68 |
QJH-40WL | M60x2 | 43 | 95 | 240 | 163 | 92x85 |
QJH-50WL | M72x2 | 47 | 108 | 240 | 171 | 108x94 |
外螺纹连接尺寸(可节省管接头体,使用方便,请优先选用)(图一)
型号 | 2-D | A | B | Lo | L | □ |
QJH-6hL | M16x1.5 | 12 | 45 | 120 | 72 | 36x30 |
QJH-10hL | M18x1.5 | 17 | 50 | 130 | 78 | 44x34 |
QJH-15hL | M27x2 | 22 | 55 | 130 | 88 | 49x40 |
QJH-20hL | M33x2 | 23 | 61 | 150 | 100 | 56x46 |
QJH-25hL | M42x2 | 26 | 65 | 180 | 116 | 66x55 |
QJH-32hL | M48x2 | 33 | 78 | 180 | 126 | 72x68 |
QJH-40hL | M48x2 | 43 | 95 | 240 | 130 | 92x85 |
QJH-50hL | M60x2 | 47 | 108 | 240 | 140 | 108x94 |
内螺纹连接尺寸(图二)
型号(DN) | A | h | H | Lo | E | F | L | L1 | L2 | L3 | L4 | 4-Φ | D | D1 |
QJH-10B | 33 | 47 | 68 | 130 | 38 | 54 | 78 | 45 | 60 | 11 | 10 | 7 | 10 | 20 |
QJH-15B | 39 | 51 | 75 | 130 | 42 | 60 | 88 | 52 | 60 | 6 | 16 | 9 | 15 | 25 |
QJH-20B | 49 | 58 | 78 | 150 | 50 | 70 | 105 | 60 | 70 | 7.5 | 17 | 11 | 20 | 30 |
QJH-25B | 52 | 68 | 86 | 180 | 55 | 77 | 114 | 65 | 80 | 11 | 17.5 | 11 | 25 | 35 |
QJH-32B | 76 | 82 | 118 | 180 | 75 | 100 | 152 | 90 | 120 | 19 | 16 | 13 | 32 | 42 |
QJH-40B | 87 | 100 | 135 | 240 | 90 | 122 | 185 | 100 | 150 | 23 | 20 | 17 | 40 | 50 |
QJH-50B |

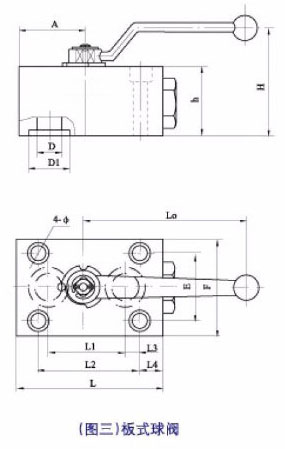

(图三)
型号(DN) | L | L1 | H | H1 | Φ | Φ1 | Φ2 | M |
QJH-10F | 103 | 130 | 44 | 36 | Φ68 | Φ22 | Φ10 | M10 |
QJH-15F | 113.5 | 130 | 46 | 40 | Φ75 | Φ24 | Φ15 | M10 |
QJH-20F | 117.4 | 150 | 48 | 42 | Φ78 | Φ30 | Φ20 | M10 |
QJH-25F | 133.5 | 180 | 56 | 56 | Φ100 | Φ38 | Φ25 | M12 |
QJH-32F | 145.4 | 180 | 63 | 62 | Φ110 | Φ45 | Φ32 | M12 |
QJH-40F | 175 | 240 | 74 | 73 | Φ130 | Φ55 | Φ40 | M16 |

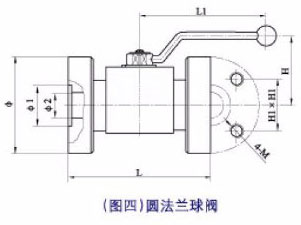

(图四)
型号(DN) | 尺寸(mm) | ||||||||
L | d0 | d | B | b | □ | H | SW1 | Lo | |
QJH-50F | 176 | 45 | Φ62 | 32 | 16 | 110x110 | 150 | 17 | 240 |
QJH-65F | 200 | 56 | Φ77 | 40 | 20 | 140x140 | 176 | 19 | 300 |
QJH-80F | 240 | 68 | Φ91 | 40 | 20 | 150x150 | 186 | 19 | 300 |
QJH-100F | 250 | 84 | Φ115 | 45 | 22 | 165x165 | 216 | 22 | 380 |
QJH-125F | 280 | 100 | Φ140 | 50 | 24 | 210x210 | 298 | 24 | 380 |
QJH-150F | 340 | 120 | Φ168 | 60 | 30 | Φ300 | 392 | 30 | 650 |
