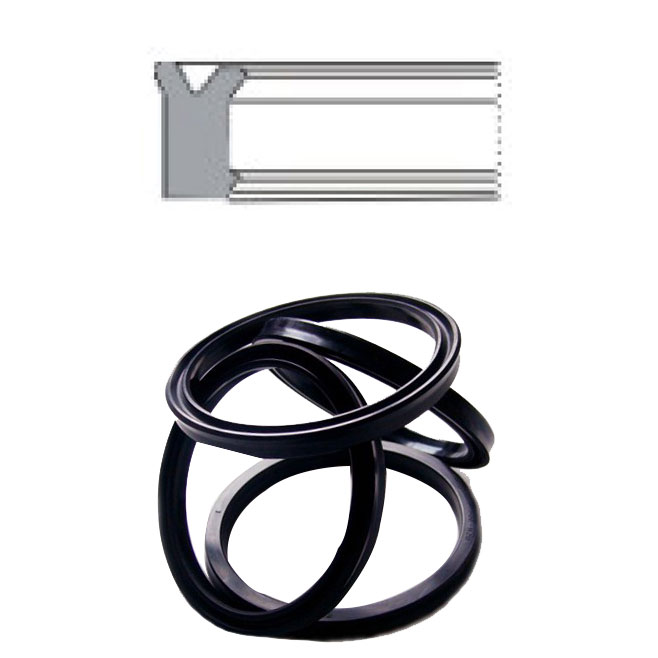

GYX-80 | -PU |
规格代号 | 密封圈材质 |
主要材质 | 增强聚氨酯 |
产品特点 | 结构简单,截面小,安装方便,密封性能好 |
出厂试验 | 100% |
GYX-80 | -PU |
规格代号 | 密封圈材质 |
本产品依照JB/ZQ4265-7标准研制,此密封圈具有结构简单,截面小,安装方便,密封性能好等特点,适用于液压油缸往复运动活塞杆的密封件。
一、材质:增强聚氨酯(PU)、硬度:95±2°A。
二、应用范围:压力:25MPa、速度:0.5m/sec、温度:-40至+110℃。
三、工作介质:液压油、乳化液、水。
四、如有特殊要求(温度、压力、速度及其他介质等)请与技术服务联系,以便向您推荐合适材料和结构。
五、订货示例:GYX型密封圈、材质:PU。杆径(Φd)=80mm、沟槽底径(ΦD)=92mm、密封圈高度(H) = 14mm。

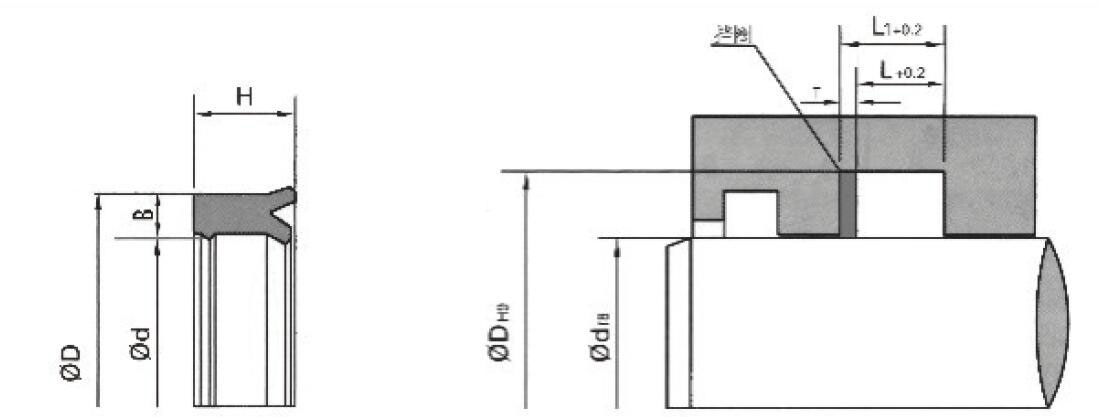

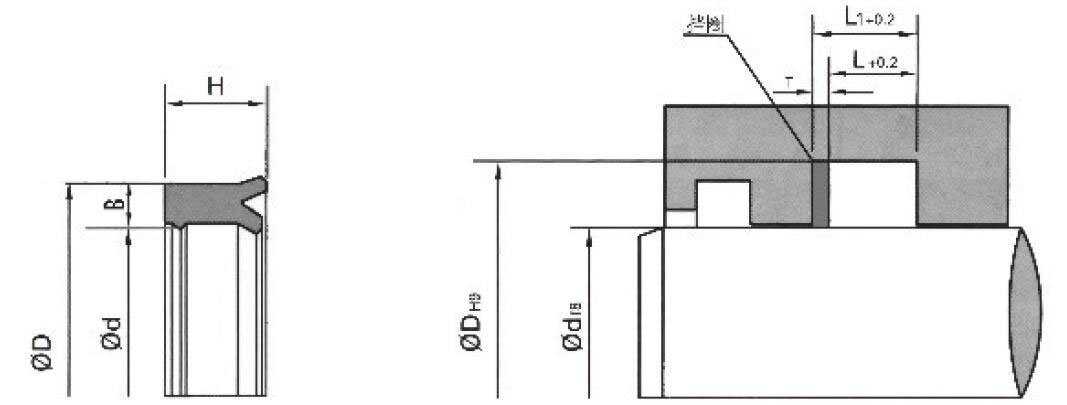

六、安装实例:
规格代号 | 密封圈尺寸 | 沟槽尺寸 | T | ||||||
Φd1 | ΦD1 | B | H | Φdf8 | ΦDH9 | L | L1 | ||
GYX-8 | 8 | 14 | 3 | 8 | 8 | 14 | 9 | 10.5 | 1.5 |
GYX-10 | 10 | 16 | 3 | 8 | 10 | 16 | 9 | 10.5 | 1.5 |
GYX-12 | 12 | 18 | 3 | 8 | 12 | 18 | 9 | 10.5 | 1.5 |
GYX-14 | 14 | 20 | 3 | 8 | 14 | 20 | 9 | 10.2 | 1.5 |
GYX-16 | 16 | 22 | 3 | 8 | 16 | 22 | 9 | 10.5 | 1.5 |
GYX-18 | 18 | 24 | 3 | 8 | 18 | 24 | 9 | 10.5 | 1.5 |
GYX-20 | 20 | 26 | 3 | 8 | 20 | 26 | 9 | 10.5 | 1.5 |
GYX-20A | 20 | 28 | 4 | 10 | 20 | 28 | 11 | 12.5 | 1.5 |
GYX-22 | 22 | 28 | 3 | 8 | 22 | 28 | 9 | 10.5 | 1.5 |
GYX-22A | 22 | 30 | 4 | 10 | 22 | 30 | 11 | 12.5 | 1.5 |
GYX-25 | 25 | 31 | 3 | 8 | 25 | 31 | 9 | 10.5 | 1.5 |
GYX-25A | 25 | 33 | 4 | 10 | 25 | 33 | 11 | 12.5 | 1.5 |
GYX-28 | 28 | 34 | 3 | 8 | 28 | 34 | 9 | 10.5 | 1.5 |
GYX-28A | 28 | 36 | 4 | 10 | 28 | 36 | 11 | 12.5 | 1.5 |
GYX-30 | 30 | 38 | 4 | 10 | 30 | 38 | 11 | 12.5 | 1.5 |
GYX-32 | 32 | 40 | 4 | 10 | 32 | 40 | 11 | 12.5 | 1.5 |
规格代号 | 密封圈尺寸 | 沟槽尺寸 | T | ||||||
Φd1 | ΦD1 | B | H | Φdf8 | ΦDH9 | L | L1 | ||
GYX-35 | 35 | 43 | 4 | 10 | 35 | 43 | 11 | 12.5 | 1.5 |
GYX-36 | 36 | 44 | 4 | 10 | 36 | 44 | 11 | 12.5 | 1.5 |
GYX-40 | 40 | 48 | 4 | 10 | 40 | 48 | 11 | 12.5 | 1.5 |
GYX-45 | 45 | 53 | 4 | 10 | 45 | 53 | 11 | 12.5 | 1.5 |
GYX-50 | 50 | 58 | 4 | 10 | 50 | 58 | 11 | 12.5 | 1.5 |
GYX-55 | 55 | 63 | 4 | 10 | 55 | 63 | 11 | 12.5 | 1.5 |
GYX-56 | 56 | 64 | 4 | 10 | 56 | 64 | 11 | 12.5 | 1.5 |
GYX-60 | 60 | 72 | 6 | 14 | 60 | 72 | 15 | 17 | 2 |
GYX-63 | 63 | 75 | 6 | 14 | 63 | 75 | 15 | 17 | 2 |
GYX-65 | 65 | 77 | 6 | 14 | 65 | 77 | 15 | 17 | 2 |
GYX-70 | 70 | 82 | 6 | 14 | 70 | 82 | 15 | 17 | 2 |
GYX-72 | 72 | 84 | 6 | 14 | 72 | 84 | 15 | 17 | 2 |
GYX-75 | 75 | 87 | 6 | 14 | 75 | 87 | 15 | 17 | 2 |
GYX-80 | 80 | 92 | 6 | 14 | 80 | 92 | 15 | 17 | 2 |
GYX-85 | 85 | 97 | 6 | 14 | 85 | 97 | 15 | 17 | 2 |
GYX-86 | 86 | 98 | 6 | 14 | 86 | 98 | 15 | 17 | 2 |
GYX-88 | 88 | 100 | 6 | 14 | 88 | 100 | 15 | 17 | 2 |
GYX-90 | 90 | 102 | 6 | 14 | 90 | 102 | 15 | 17 | 2 |
GYX-95 | 95 | 107 | 6 | 14 | 95 | 107 | 15 | 17 | 2 |
GYX-100 | 100 | 112 | 6 | 14 | 100 | 112 | 15 | 17 | 2 |
GYX-105 | 105 | 117 | 6 | 14 | 105 | 117 | 15 | 17 | 2 |
GYX-110 | 110 | 122 | 6 | 14 | 110 | 122 | 15 | 17 | 2 |
GYX-115 | 115 | 127 | 6 | 14 | 115 | 127 | 15 | 17 | 2 |
GYX-120 | 120 | 132 | 6 | 14 | 120 | 132 | 15 | 17 | 2 |
GYX-125 | 125 | 137 | 6 | 14 | 125 | 137 | 15 | 17 | 2 |
GYX-130 | 130 | 142 | 6 | 14 | 130 | 142 | 15 | 17 | 2 |
GYX-140 | 140 | 152 | 6 | 14 | 140 | 152 | 15 | 17 | 2 |
GYX-145 | 145 | 157 | 6 | 14 | 145 | 157 | 15 | 17 | 2 |
GYX-150 | 150 | 162 | 6 | 14 | 150 | 162 | 15 | 17 | 2 |
GYX-155 | 155 | 167 | 6 | 14 | 155 | 167 | 15 | 17 | 2 |
GYX-160 | 160 | 172 | 6 | 14 | 160 | 172 | 15 | 17 | 2 |
GYX-165 | 165 | 177 | 6 | 14 | 165 | 177 | 15 | 17 | 2 |
规格代号 | 密封圈尺寸 | 沟槽尺寸 | T | ||||||
Φd1 | ΦD1 | B | H | Φdf8 | ΦDH9 | L | L1 | ||
GYX-170 | 170 | 186 | 8 | 18 | 170 | 186 | 19 | 21.5 | 2.5 |
GYX-180 | 180 | 196 | 8 | 18 | 180 | 196 | 19 | 21.5 | 2.5 |
GYX-190 | 190 | 206 | 8 | 18 | 190 | 206 | 19 | 21.5 | 2.5 |
GYX-200 | 200 | 216 | 8 | 18 | 200 | 216 | 19 | 21.5 | 2.5 |
GYX-210 | 210 | 226 | 8 | 18 | 210 | 226 | 19 | 21.5 | 2.5 |
GYX-220 | 220 | 236 | 8 | 18 | 220 | 236 | 19 | 21.5 | 2.5 |
GYX-225 | 225 | 241 | 8 | 18 | 225 | 241 | 19 | 21.5 | 2.5 |
GYX-230 | 230 | 246 | 8 | 18 | 230 | 246 | 19 | 21.5 | 2.5 |
GYX-240 | 240 | 256 | 8 | 18 | 240 | 256 | 19 | 21.5 | 2.5 |
GYX-250 | 250 | 266 | 8 | 18 | 250 | 266 | 19 | 21.5 | 2.5 |
GYX-260 | 260 | 276 | 8 | 18 | 260 | 276 | 19 | 21.5 | 2.5 |
GYX-270 | 270 | 286 | 8 | 18 | 270 | 286 | 19 | 21.5 | 2.5 |
GYX-280 | 280 | 296 | 8 | 18 | 280 | 296 | 19 | 21.5 | 2.5 |
GYX-300 | 300 | 316 | 8 | 18 | 300 | 316 | 19 | 21.5 | 2.5 |
GYX-320 | 320 | 344 | 12 | 24 | 320 | 344 | 25 | 28 | 3 |
GYX-340 | 340 | 364 | 12 | 24 | 340 | 364 | 25 | 28 | 3 |
GYX-360 | 360 | 384 | 12 | 24 | 360 | 384 | 25 | 28 | 3 |
GYX-380 | 380 | 404 | 12 | 24 | 380 | 404 | 25 | 28 | 3 |
GYX-400 | 400 | 424 | 12 | 24 | 400 | 424 | 25 | 28 | 3 |
GYX-420 | 420 | 444 | 12 | 24 | 420 | 444 | 25 | 28 | 3 |
GYX-450 | 450 | 474 | 12 | 24 | 450 | 474 | 25 | 28 | 3 |
GYX-500 | 500 | 524 | 12 | 24 | 500 | 524 | 25 | 29 | 4 |
GYX-530 | 530 | 554 | 12 | 24 | 530 | 554 | 25 | 29 | 4 |
GYX-560 | 560 | 584 | 12 | 24 | 560 | 584 | 25 | 29 | 4 |
GYX-600 | 600 | 624 | 12 | 24 | 600 | 624 | 25 | 29 | 4 |
GYX-630 | 630 | 654 | 12 | 24 | 630 | 654 | 25 | 29 | 4 |
GYX-650 | 650 | 674 | 12 | 24 | 650 | 674 | 25 | 29 | 4 |
