KYX-100 | PU |
规格代号 | 密封圈材质 |
主要材质 | 聚氨酯 |
产品特点 | 结构简单,截面小,安装方便,动、静密封性能同样优越 |
出厂试验 | 100% |
KYX-100 | PU |
规格代号 | 密封圈材质 |

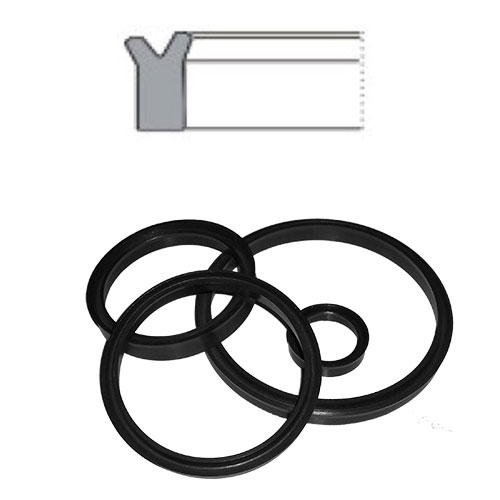

本产品依照Q/ZB248-77标准研制的活塞(孔)用单向密封。由于其外唇短和非对称结构形式的密封唇,有预压紧力结构简单,截面小,安装方便,动、静密封性能同样优越等特点。
一、材质:聚氨酯(PU)95±2°A、挡圈采用聚四氟乙烯。
二、应用范围:压力:25MPa、速度:0.5m/sec、温度:-40至—+110℃。
三、工作介质:液压油、浮化液、水。
四、若有特殊要求(压力、温度、速度及其它介质等)请与技术服务部联系,以便为您推荐理想的材料和结构。
五、订货示例:KYX密封圈、材质:填充PU。缸径(ΦD)=100、沟槽底径(Φd)=88mm、沟槽宽度(H)=14mm。

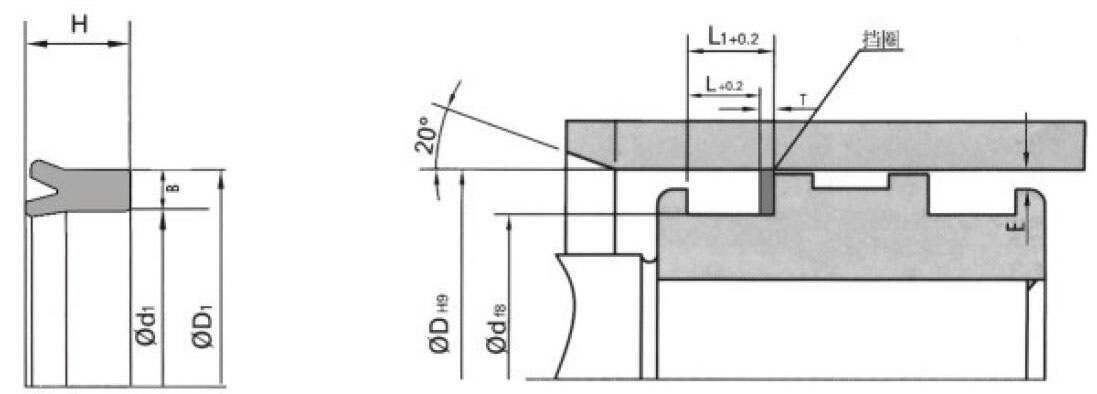

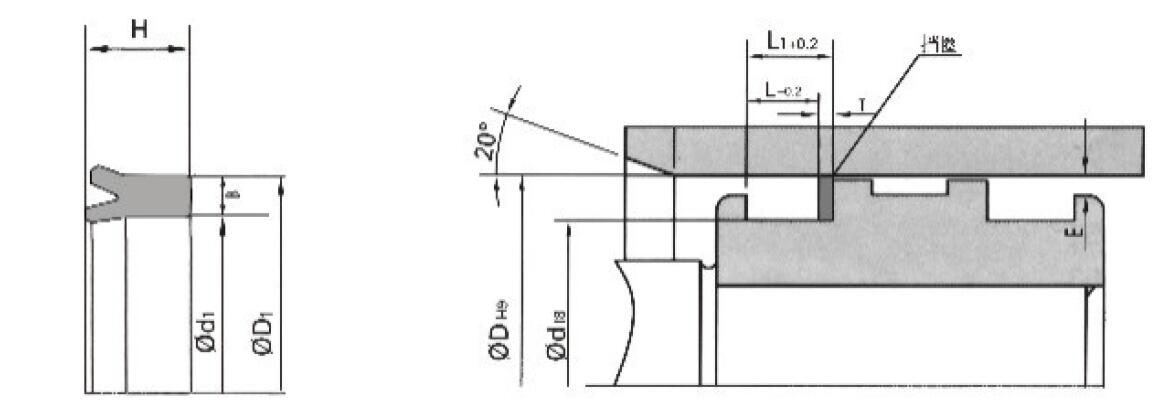

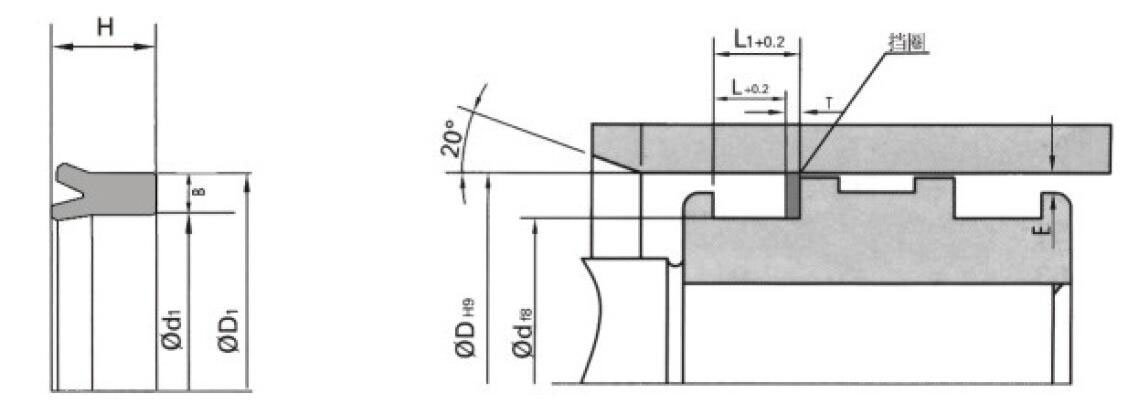

六、安装示例
规格代号 | 密封圈尺寸 | 沟槽尺寸 | C | E | ||||||
ΦD1 | Φd1 | B | H | ΦDh9 | Φdf8 | L | L1 | |||
KYX-16 | 16 | 10 | 3 | 8 | 16 | 10 | 9 | 10.5 | 1.5 | 0.2 |
KYX-18 | 18 | 12 | 3 | 8 | 18 | 12 | 9 | 10.5 | 1.5 | 0.2 |
KYX-20 | 20 | 14 | 3 | 8 | 20 | 14 | 9 | 10.5 | 1.5 | 0.2 |
KYX-22 | 22 | 16 | 3 | 8 | 22 | 16 | 9 | 10.5 | 1.5 | 0.2 |
KYX-25 | 25 | 19 | 3 | 8 | 25 | 19 | 9 | 10.5 | 1.5 | 0.2 |
KYX-28 | 28 | 22 | 3 | 8 | 28 | 22 | 9 | 10.5 | 1.5 | 0.3 |
KYX-30 | 30 | 22 | 4 | 10 | 30 | 22 | 11 | 12.5 | 1.5 | 0.3 |
KYX-32 | 32 | 24 | 4 | 10 | 32 | 24 | 11 | 12.5 | 1.5 | 0.3 |
KYX-35 | 35 | 21 | 7 | 10 | 35 | 21 | 11 | 12.5 | 1.5 | 0.3 |
KYX-35A | 35 | 27 | 4 | 10 | 35 | 27 | 11 | 12.5 | 1.5 | 0.3 |
KYX-40 | 40 | 32 | 4 | 10 | 40 | 32 | 11 | 12.5 | 1.5 | 0.3 |
KYX-43 | 43 | 35 | 4 | 10 | 43 | 35 | 11 | 12.5 | 1.5 | 0.3 |
KYX-45 | 45 | 37 | 4 | 10 | 45 | 37 | 11 | 12.5 | 1.5 | 0.3 |
KYX-50 | 50 | 42 | 4 | 10 | 50 | 42 | 11 | 12.5 | 1.5 | 0.3 |
KYX-55 | 55 | 47 | 4 | 10 | 55 | 47 | 11 | 12.5 | 1.5 | 0.3 |
KYX-56 | 56 | 48 | 4 | 10 | 56 | 48 | 11 | 12.5 | 1.5 | 0.3 |
KYX-60 | 60 | 52 | 4 | 14 | 60 | 52 | 15 | 17 | 2 | 0.4 |
KYX-60A | 60 | 48 | 6 | 14 | 60 | 48 | 15 | 17 | 2 | 0.4 |
KYX-63 | 63 | 51 | 6 | 14 | 63 | 51 | 15 | 17 | 2 | 0.4 |
KYX-65 | 65 | 53 | 6 | 14 | 65 | 53 | 15 | 17 | 2 | 0.4 |
规格代号 | 密封圈尺寸 | 沟槽尺寸 | C | E | ||||||
ΦD1 | Φd1 | B | H | ΦDh9 | Φdf8 | L | L1 | |||
KYX-70 | 70 | 58 | 6 | 14 | 70 | 58 | 15 | 17 | 2 | 0.4 |
KYX-75 | 75 | 63 | 6 | 14 | 75 | 63 | 15 | 17 | 2 | 0.4 |
KYX-80 | 80 | 68 | 6 | 14 | 80 | 68 | 15 | 17 | 2 | 0.4 |
KYX-85 | 85 | 73 | 6 | 14 | 85 | 73 | 15 | 17 | 2 | 0.4 |
KYX-90 | 90 | 78 | 6 | 14 | 90 | 78 | 15 | 17 | 2 | 0.4 |
KYX-95 | 95 | 83 | 6 | 14 | 95 | 83 | 15 | 17 | 2 | 0.4 |
KYX-100 | 100 | 88 | 6 | 14 | 100 | 88 | 15 | 17 | 2 | 0.4 |
KYX-105 | 105 | 93 | 6 | 14 | 105 | 93 | 15 | 17 | 2 | 0.4 |
KYX-110 | 110 | 98 | 6 | 14 | 110 | 98 | 15 | 17 | 2 | 0.4 |
KYX-115 | 115 | 103 | 6 | 14 | 115 | 103 | 15 | 17 | 2 | 0.4 |
KYX-120 | 120 | 108 | 6 | 14 | 120 | 108 | 15 | 17 | 2 | 0.4 |
KYX-125 | 125 | 113 | 6 | 14 | 125 | 113 | 15 | 17 | 2 | 0.4 |
KYX-130 | 130 | 118 | 6 | 14 | 130 | 118 | 15 | 17 | 2 | 0.4 |
KYX-140 | 140 | 128 | 6 | 14 | 140 | 128 | 15 | 17 | 2 | 0.4 |
KYX-150 | 150 | 138 | 6 | 14 | 150 | 138 | 15 | 17 | 2 | 0.4 |
KYX-160 | 160 | 148 | 6 | 14 | 160 | 148 | 15 | 17 | 2 | 0.4 |
KYX-165 | 165 | 153 | 6 | 14 | 165 | 153 | 15 | 17 | 2 | 0.4 |
KYX-170 | 170 | 154 | 8 | 18 | 170 | 154 | 19 | 21.5 | 2.5 | 0.4 |
KYX-180 | 180 | 164 | 8 | 18 | 180 | 164 | 19 | 21.5 | 2.5 | 0.4 |
KYX-185 | 185 | 169 | 8 | 18 | 185 | 169 | 19 | 21.5 | 2.5 | 0.4 |
KYX-190 | 190 | 174 | 8 | 18 | 190 | 174 | 19 | 21.5 | 2.5 | 0.4 |
KYX-200 | 200 | 184 | 8 | 18 | 200 | 184 | 19 | 21.5 | 2.5 | 0.4 |
KYX-210 | 210 | 194 | 8 | 18 | 210 | 194 | 19 | 21.5 | 2.5 | 0.4 |
KYX-220 | 220 | 204 | 8 | 18 | 220 | 204 | 19 | 21.5 | 2.5 | 0.4 |
KYX-230 | 230 | 214 | 8 | 18 | 230 | 214 | 19 | 21.5 | 2.5 | 0.4 |
KYX-240 | 240 | 224 | 8 | 18 | 240 | 224 | 19 | 21.5 | 2.5 | 0.4 |
KYX-245 | 245 | 229 | 8 | 18 | 245 | 229 | 19 | 21.5 | 2.5 | 0.4 |
KYX-250 | 250 | 234 | 8 | 18 | 250 | 234 | 19 | 21.5 | 2.5 | 0.4 |
KYX-255 | 255 | 239 | 8 | 18 | 255 | 239 | 19 | 21.5 | 2.5 | 0.4 |
KYX-260 | 260 | 244 | 8 | 18 | 260 | 244 | 19 | 21.5 | 2.5 | 0.4 |
KYX-265 | 265 | 249 | 8 | 18 | 265 | 249 | 19 | 21.5 | 2.5 | 0.4 |
KYX-270 | 270 | 254 | 8 | 18 | 270 | 254 | 19 | 21.5 | 2.5 | 0.4 |
规格代号 | 密封圈尺寸 | 沟槽尺寸 | C | E | ||||||
ΦD1 | Φd1 | B | H | ΦDh9 | Φdf8 | L | L1 | |||
KYX-275 | 275 | 259 | 8 | 18 | 275 | 259 | 19 | 21.5 | 2.5 | 0.4 |
KYX-280 | 280 | 264 | 8 | 18 | 280 | 264 | 19 | 21.5 | 2.5 | 0.4 |
KYX-290 | 290 | 274 | 8 | 18 | 290 | 274 | 19 | 21.5 | 2.5 | 0.4 |
KYX-300 | 300 | 284 | 8 | 18 | 300 | 284 | 19 | 21.5 | 2.5 | 0.4 |
KYX-310 | 310 | 294 | 8 | 18 | 310 | 294 | 19 | 21.5 | 2.5 | 0.4 |
KYX-310A | 310 | 286 | 12 | 24 | 310 | 286 | 25 | 28 | 3 | 0.5 |
KYX-320 | 320 | 296 | 12 | 24 | 320 | 296 | 25 | 28 | 3 | 0.5 |
KYX-340 | 340 | 316 | 12 | 24 | 340 | 316 | 25 | 28 | 3 | 0.5 |
KYX-360 | 360 | 336 | 12 | 24 | 360 | 336 | 25 | 28 | 3 | 0.5 |
KYX-380 | 380 | 356 | 12 | 24 | 380 | 356 | 25 | 28 | 3 | 0.5 |
KYX-390 | 390 | 366 | 12 | 24 | 390 | 366 | 25 | 28 | 3 | 0.5 |
KYX-400 | 400 | 376 | 12 | 24 | 400 | 376 | 25 | 28 | 3 | 0.5 |
KYX-420 | 420 | 396 | 12 | 24 | 420 | 396 | 25 | 28 | 3 | 0.5 |
KYX-440 | 440 | 416 | 12 | 24 | 440 | 416 | 25 | 28 | 3 | 0.5 |
KYX-450 | 450 | 426 | 12 | 24 | 450 | 426 | 25 | 28 | 3 | 0.5 |
KYX-480 | 480 | 456 | 12 | 24 | 480 | 456 | 25 | 28 | 3 | 0.5 |
KYX-500 | 500 | 476 | 12 | 24 | 500 | 476 | 25 | 29 | 4 | 0.5 |
KYX-530 | 530 | 506 | 12 | 24 | 530 | 506 | 25 | 29 | 4 | 0.5 |
KYX-560 | 560 | 536 | 12 | 25 | 560 | 536 | 25 | 29 | 4 | 0.5 |
