| 主要材质 | 增强聚氨酯(PU) |
| 产品特点 | 结构简单；内唇结构有辅助密封作用；安装方便；良好的刮尘效果 |
| 出厂试验 | 100% |

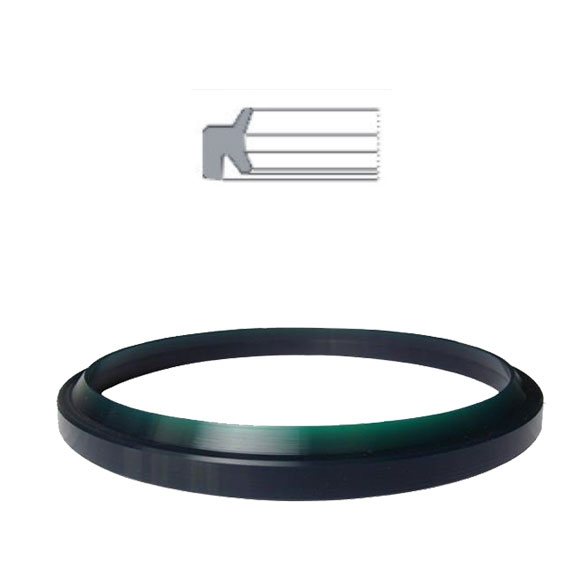

本产品依据国外标准研制生产的双唇口防尘圈，应用于往复运动液压缸活塞杆，阀杆的外露部分，防止灰尘、污物、沙粒及其他杂质进入油缸内，避免密封圈导向环和其他元件的异常磨损。其面向介质的密封唇又能在活塞杆上保留正常工作的残余油膜。设计选用时可参考NOK公司LBI型防尘圈系列标准。
一、材质：增强聚氨酯(PU)、硬度：95±2°A。
二、应用范围：温度：-40至+110℃、速度：0.5m/sec。
三、工作介质：液压油、乳化液、水。
四、如有特殊要求(温度、速度及其他介质等)请与技术服务部联系，以便向您推荐合适的材料结构。
五、订货示例：FDH型防尘圈，材质：PU。 杆径(Φd)=80mm、沟槽底径(ΦD)=90mm、防尘圈高度(h)=6mm、防尘圈高度(H)=8mm。
| FDH-80 | -PU |
| 规格代号 | 材质 |

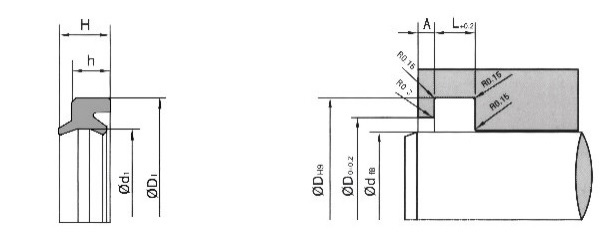

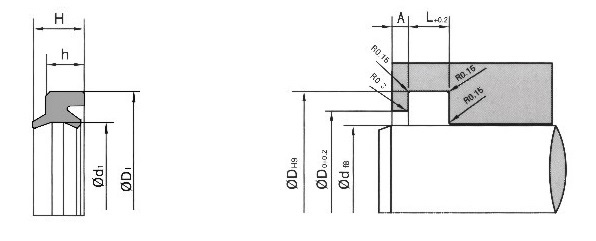

六、安装实例
| 规格代号 | 防尘圈公称尺寸 | 沟槽尺寸 | A≥ | ||||||
| Φd1 | ΦD1 | h | H | Φdf8 | ΦDH9 | ΦD0 | L+0.2 | ||
| FDH-11.2 | 11.2 | 19.2 | 4.5 | 6 | 11.2 | 15.5 | 19.2 | 5 | 2 |
| FDH-12.5 | 12.5 | 20. 5 | 4.5 | 6 | 12.5 | 16.8 | 20.5 | 5 | 2 |
| FDH-14 | 14 | 22 | 4.5 | 6 | 14 | 18.3 | 22 | 5 | 2 |
| FDH-16 | 16 | 24 | 4.5 | 6 | 16 | 20.3 | 24 | 5 | 2 |
| FDH-18 | 18 | 26 | 4.5 | 6 | 18 | 22.3 | 26 | 5 | 2 |
| FDH-20 | 20 | 28 | 4.5 | 6 | 20 | 24.3 | 28 | 5 | 2 |
| FDH-22 | 22 | 30 | 4.5 | 6 | 22 | 26.3 | 30 | 5 | 2 |
| FDH-22.4 | 22.4 | 30.4 | 4.5 | 6 | 22.4 | 26.7 | 30.4 | 5 | 2 |
| FDH-25 | 25 | 33 | 4.5 | 6 | 25 | 29.3 | 33 | 5 | 2 |
| FDH-28 | 28 | 36 | 4.5 | 6 | 28 | 32.3 | 36 | 5 | 2 |
| FDH-30 | 30 | 38 | 5 | 6.5 | 30 | 34 | 38 | 6 | 2 |
| FDH-31.5 | 31.5 | 39.5 | 5 | 6.5 | 31.5 | 35.5 | 39.5 | 6 | 2 |
| FDH-32 | 32 | 40 | 5 | 6.5 | 32 | 36 | 40 | 6 | 2 |
| FDH-35 | 35 | 43 | 5 | 6.5 | 35 | 39 | 43 | 6 | 2 |
| FDH-35.5 | 35.5 | 43.5 | 5 | 6.5 | 35.5 | 39.5 | 43.5 | 6 | 2 |
| FDH-36 | 36 | 44 | 5 | 6.5 | 36 | 40 | 44 | 6 | 2 |
| 规格代号 | 防尘圈公称尺寸 | 沟槽尺寸 | A≥ | ||||||
| Φd1 | ΦD1 | h | H | Φdf8 | ΦDH9 | ΦD0 | L+0.2 | ||
| FDH-40 | 40 | 48 | 5 | 6.5 | 40 | 44 | 48 | 6 | 2 |
| FDH-45 | 45 | 53 | 5 | 6.5 | 45 | 49 | 53 | 6 | 2 |
| FDH-50 | 50 | 58 | 5 | 6.5 | 50 | 54 | 58 | 6 | 2 |
| FDH-55 | 55 | 63 | 5 | 6.5 | 55 | 59 | 63 | 6 | 2 |
| FDH-56 | 56 | 64 | 5 | 6.5 | 56 | 60 | 64 | 6 | 2 |
| FDH-60 | 60 | 68 | 5 | 6.5 | 60 | 64 | 68 | 6 | 2 |
| FDH-63 | 63 | 71 | 5 | 6.5 | 63 | 67 | 71 | 6 | 2 |
| FDH-65 | 65 | 73 | 5 | 6.5 | 65 | 69 | 73 | 6 | 2 |
| FDH-67 | 67 | 75 | 5 | 6.5 | 67 | 71 | 75 | 6 | 2 |
| FDH-70 | 70 | 80 | 6 | 8 | 70 | 75 | 80 | 7 | 3 |
| FDH-75 | 75 | 85 | 6 | 8 | 75 | 80 | 85 | 7 | 3 |
| FDH-80 | 80 | 90 | 6 | 8 | 80 | 85 | 90 | 7 | 3 |
| FDH-85 | 85 | 95 | 6 | 8 | 85 | 90 | 95 | 7 | 3 |
| FDH-90 | 90 | 100 | 6 | 8 | 90 | 95 | 100 | 7 | 3 |
| FDH-95 | 95 | 105 | 6 | 8 | 95 | 100 | 105 | 7 | 3 |
| FDH-100 | 100 | 110 | 6 | 8 | 100 | 105 | 110 | 7 | 3 |
| FDH-105 | 105 | 115 | 6 | 8 | 105 | 110 | 115 | 7 | 3 |
| FDH-110 | 110 | 120 | 6 | 8 | 110 | 115 | 120 | 7 | 3 |
| FDH-112 | 112 | 122 | 6 | 8 | 112 | 117 | 122 | 7 | 3 |
| FDH-115 | 115 | 125 | 6 | 8 | 115 | 120 | 125 | 7 | 3 |
| FDH-120 | 120 | 133 | 7 | 9.5 | 120 | 127 | 133 | 8 | 3 |
| FDH-125 | 125 | 138 | 7 | 9.5 | 125 | 132 | 138 | 8 | 3 |
| FDH-130 | 130 | 143 | 7 | 9.5 | 130 | 137 | 143 | 8 | 3 |
| FDH-135 | 135 | 148 | 7 | 9.5 | 135 | 142 | 148 | 8 | 3 |
| FDH-136 | 136 | 149 | 7 | 9.5 | 136 | 143 | 149 | 8 | 3 |
| FDH-140 | 140 | 153 | 7 | 9.5 | 140 | 147 | 153 | 8 | 3 |
| FDH-145 | 145 | 158 | 7 | 9.5 | 145 | 152 | 158 | 8 | 3 |
| FDH-150 | 150 | 163 | 7 | 9.5 | 150 | 157 | 163 | 8 | 3 |
| FDH-155 | 155 | 168 | 7 | 9.5 | 155 | 162 | 168 | 8 | 3 |
| FDH-160 | 160 | 174 | 7 | 9.5 | 160 | 167 | 174 | 8 | 3 |
| FDH-165 | 165 | 179 | 7 | 9.5 | 165 | 172 | 179 | 8 | 3 |
| FDH-170 | 170 | 184 | 7 | 9.5 | 170 | 177 | 184 | 8 | 3 |
| 规格代号 | 防尘圈公称尺寸 | 沟槽尺寸 | A≥ | ||||||
| Φd1 | ΦD1 | h | H | Φdf8 | ΦDH9 | ΦD0 | L+0.2 | ||
| FDH-175 | 175 | 189 | 7 | 9.5 | 175 | 182 | 189 | 8 | 3 |
| FDH-180 | 180 | 194 | 7 | 9.5 | 180 | 187 | 194 | 8 | 3 |
| FDH-200 | 200 | 214 | 7 | 9.5 | 200 | 207 | 214 | 8 | 3 |
| FDH-204 | 204 | 218 | 7 | 9.5 | 204 | 211 | 218 | 8 | 3 |
| FDH-205 | 205 | 219 | 7 | 9.5 | 205 | 212 | 219 | 8 | 3 |
| FDH-210 | 210 | 224 | 7 | 9.5 | 210 | 217 | 224 | 8 | 3 |
| FDH-220 | 220 | 234 | 7 | 9.5 | 220 | 227 | 234 | 8 | 3 |
| FDH-230 | 230 | 244 | 7 | 9.5 | 230 | 237 | 244 | 8 | 3 |
| FDH-240 | 240 | 256 | 9 | 12 | 240 | 248 | 256 | 10 | 4 |
| FDH-250 | 250 | 266 | 9 | 12 | 250 | 258 | 266 | 10 | 4 |
| FDH-280 | 280 | 296 | 9 | 12 | 280 | 288 | 296 | 10 | 4 |
| FDH-300 | 300 | 316 | 9 | 12 | 300 | 308 | 316 | 10 | 4 |
