主要材质 | 密封元件:丁晴橡胶(NBR)、挡圈:高强度树脂、导向环:填充聚甲醛(POM) |
产品特点 | 封闭的沟槽和整体式活塞,活塞总长度较短,密封圈和耐磨环共用一个沟槽,活塞生产成本低,密封圈和耐磨环价廉,对间隙的抗挤出能力极强,弹性密封圈不会扭曲和翻转,良好的防泄漏性能,开斜切口的挡圈和耐磨环易于装配 |
出厂试验 | 100% |

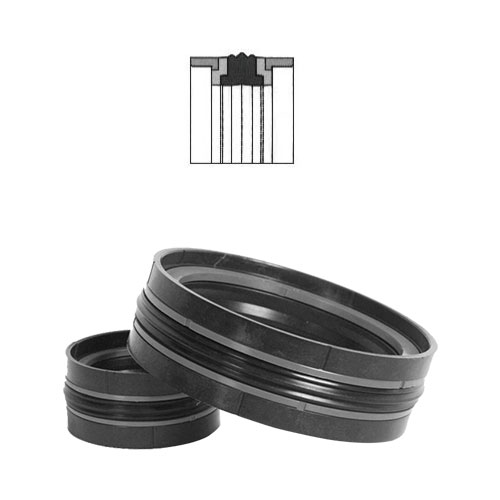

本产品依照国外沟槽标准研制的一种设计紧凑的双作用活塞密封,KDAS组合密封由一个丁晴橡胶(NBR)密封元件,两个挡圈和两个导向环组成,密封及导向环只需一个沟槽,抗间隙挤压性能极佳,NBR橡胶密封元件及挡圈的特殊几何形状即使在高压往复冲击下密封元件也不会出现翻转和扭曲。具有极好的静态和动态密封性能,适用于低速且保压性能稳定的液压缸。如汽车吊,起重机的垂直油缸,变幅油缸及伸缩油缸等。设计选用时可参考Parker公司ZW型密封圈系列标准。
一、材质:密封元件:丁晴橡胶(NBR)、挡圈:高强度树脂、导向环:填充聚甲醛(POM)
二、应用范围:压力:40MPa;速度:0.5m/sec;温度:-35至+110℃
三、工作介质:液压油、乳化液。
四、如有特殊要求(温度、压力、速度及其他介质等)请与技术人员联系,以便向您推荐合适的材料和结构。
五、订货示例:KDAS型组合封、材质:NBR+高强树脂+POM、杆径(φD)=80mm、沟槽底径(φd)=64.5mm、沟槽宽度(G)=22.4mm
KDAS-80 | -NBR |
规格代号 | 弹性体材质 |

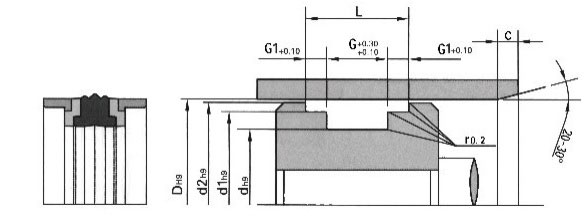

六、安装示例:
规格代号 | ΦDH9 | Φdh9 | Φd1 | Φd2 | G+0.2 | G+0.1 | L | C |
KDAS-25 | 25 | 15 | 21 | 23 | 12. | 4 | 20 | 4.0 |
KDAS-30 | 30 | 21 | 27 | 29 | 13.5 | 2.1 | 17.7 | 4.0 |
KDAS-32 | 32 | 22 | 28.5 | 30.5 | 16.4 | 6.35 | 29.1 | 4.0 |
KDAS-35 | 35 | 25 | 31.4 | 33.5 | 16.4 | 6.35 | 29.1 | 4.0 |
KDAS-40 | 40 | 30 | 35.4 | 38.5 | 16.4 | 6.35 | 29.1 | 4.0 |
KDAS-45 | 45 | 29 | 40.4 | 43.7 | 18.4 | 6.35 | 31.1 | 4.0 |
KDAS-50 | 50 | 34 | 45.4 | 48.5 | 18.4 | 6.35 | 31.1 | 4.0 |
KDAS-55 | 55 | 39 | 50.36 | 53.5 | 18.4 | 6.35 | 31.1 | 4.0 |
KDAS-60 | 60 | 44 | 55.4 | 58.5 | 18.4 | 6.35 | 31.1 | 4.0 |
KDAS-63 | 63 | 47 | 58.4 | 61.5 | 18.4 | 6.35 | 31.1 | 5 |
KDAS-65 | 65 | 50 | 60.4 | 63.5 | 18.4 | 6.35 | 31.1 | 5 |
KDAS-70 | 70 | 50 | 64.2 | 68.3 | 22.4 | 6.35 | 35.1 | 5 |
KDAS-75 | 75 | 55 | 69.2 | 73.3 | 22.4 | 6.35 | 35.1 | 5 |
KDAS-80 | 80 | 60 | 74.15 | 78.3 | 22.4 | 6.35 | 35.1 | 5 |
KDAS-85 | 85 | 65 | 79.15 | 83.3 | 22.4 | 6.35 | 35.1 | 5 |
KDAS-90 | 90 | 70 | 84.15 | 88.3 | 22.4 | 6.35 | 35.1 | 5 |
KDAS-95 | 95 | 75 | 89.15 | 93.3 | 22.4 | 6.35 | 35.1 | 5 |
KDAS-100 | 100 | 75 | 93.15 | 98 | 22.4 | 6.35 | 35.1 | 5 |
KDAS-105 | 105 | 80 | 98.1 | 103 | 22.4 | 6.35 | 35.1 | 5 |
KDAS-110 | 110 | 85 | 103.1 | 108 | 22.4 | 6.35 | 35.1 | 5 |
KDAS-115 | 115 | 90 | 108.1 | 113 | 22.4 | 6.35 | 35.1 | 5 |
KDAS-120 | 120 | 95 | 113.1 | 118 | 22.4 | 6.35 | 35.1 | 5 |
KDAS-125 | 125 | 100 | 118.1 | 123 | 25.4 | 6.35 | 38.1 | 6.5 |
KDAS-135 | 135 | 110 | 127.6 | 132.5 | 25.4 | 9.5 | 44.4 | 6.5 |
KDAS-140 | 110 | 115 | 132.6 | 137.5 | 25.4 | 9.5 | 44.4 | 6.5 |
KDAS-145 | 145 | 120 | 137.6 | 142.5 | 25.4 | 9.5 | 44.4 | 6.5 |
KDAS-150 | 150 | 125 | 142.6 | 147.5 | 25.4 | 9.5 | 44.4 | 6.5 |
KDAS-155 | 155 | 130 | 147.6 | 152.5 | 25.4 | 9.5 | 44.4 | 6.5 |
KDAS-160 | 160 | 135 | 152.6 | 157.5 | 25.4 | 9.5 | 44.4 | 6.5 |
KDAS-165 | 165 | 140 | 157.6 | 162.5 | 25.4 | 9.5 | 44.4 | 6.5 |
KDAS-170 | 170 | 145 | 161.7 | 167 | 25.4 | 12.7 | 50.8 | 6.5 |
KDAS-175 | 175 | 150 | 166.7 | 172.1 | 25.4 | 12.7 | 50.8 | 6.5 |
KDAS-180 | 180 | 155 | 171.7 | 177.1 | 25.4 | 12.7 | 50.8 | 6.5 |
KDAS-185 | 185 | 160 | 176.7 | 182.1 | 25.4 | 12.7 | 50.8 | 7.5 |
KDAS-190 | 190 | 165 | 181.7 | 187 | 25.4 | 12.7 | 50.8 | 7.5 |
KDAS-195 | 195 | 170 | 186.7 | 192 | 25.4 | 12.7 | 50.8 | 7.5 |
KDAS-200 | 200 | 175 | 191.6 | 197 | 25.4 | 12.7 | 50.8 | 7.5 |
KDAS-210 | 210 | 185 | 201.6 | 207 | 25.4 | 12.7 | 50.8 | 7.5 |
KDAS-220 | 220 | 195 | 211.6 | 217 | 25.4 | 12.7 | 50.8 | 7.5 |
KDAS-230 | 230 | 205 | 221.6 | 227 | 25.4 | 12.7 | 50.8 | 7.5 |
KDAS 240 | 240 | 215 | 231.6 | 237 | 25.4 | 12.7 | 50.8 | 7.5 |
KDAS-250 | 250 | 225 | 241.6 | 247 | 25.4 | 12.7 | 50.8 | 10 |
KDAS-260 | 260 | 235 | 251.6 | 257 | 25.4 | 12.7 | 50.8 | 10 |
KDAS-270 | 270 | 245 | 261.6 | 267 | 25.4 | 12.7 | 50.8 | 10 |
KDAS-280 | 280 | 255 | 271.6 | 277 | 25.4 | 12.7 | 50.8 | 10 |
KDAS-300 | 300 | 275 | 291.6 | 297 | 25.4 | 12.7 | 50.8 | 10 |
KDAS-320 | 320 | 295 | 311.6 | 317 | 25.4 | 12.7 | 50.8 | 10 |
KDAS-360 | 360 | 335 | 351.6 | 357 | 25.4 | 12.7 | 50.8 | 10 |
KDAS-380 | 380 | 355 | 371.6 | 377 | 25.4 | 12.7 | 50.8 | 10 |
