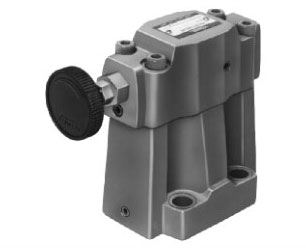

SBG低噪声型溢流阀 评分 9.0

品牌:自营

本商城所售产品均由专业技术部门检测,并提供专业保障和售后服务。

累计评价: 4    累计订购:79

登录后查看价格

距离双十一促销开始还有 :

产品 型号 数量 操作
SBG低噪声型溢流阀 S-BG-03-V-L-40
SBG低噪声型溢流阀 S-BG-03-L-40
SBG低噪声型溢流阀 S-BG-06-V-L-40
SBG低噪声型溢流阀 S-BG-06-L-40
SBG低噪声型溢流阀 S-BG-10-V-40
SBG低噪声型溢流阀 S-BG-10-40
立即购买 一键加入购物车
S-BG-03-V-L-40
低噪声型标记系列号管连接型式规格高卸荷型标记*压力调节手柄位置设计号
S:
低噪声型
B:
先导控制溢流阀
G:
底板安装型
03V:
仅高卸荷压力型才标记
(从压力检测口方向看)
L:左(标准) R:右
40
0640
10——40

*高卸荷压力型是为缩短卸荷到加载的过渡时间而选用。

主要材质 阀体:灰铸铁;阀芯:20CrMo或42CrMo

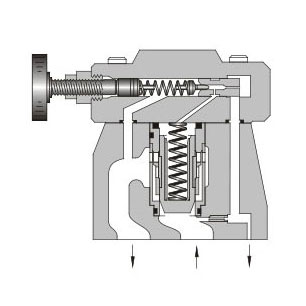

产品特点 由一个先导阀和溢流阀组成。噪声较低
试验方法

试验过程符合标准 GB/T 8105-1987 压力控制阀试验方法

出厂试验 100%
测评等级

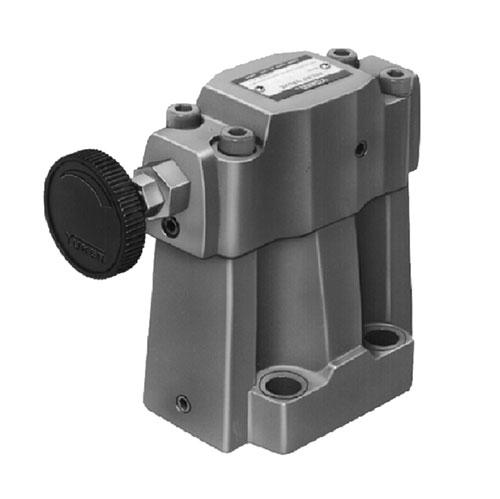

SBG低噪声溢流阀

品牌:自营

说明:特为低噪声而开发的阀。它能保护泵和控制阀避免超压,也能使系统中的压力保持稳定。 另外,利用远程控制回路可实现远程控制和卸荷控制

参数


型号最高工作压力MPa压力调节范围MPa最大流量L/min质量kg
S-BG-03-※-※-4025 ~ 251004.1
S-BG-06-※-※-402005.0
S-BG-10-※-4040010.5
最低调节压力特性,请参见流量-卸荷压力特性和最低调节压力特性。




型号说明

S-BG-03-V-L-40
低噪声型标记系列号管连接型式规格高卸荷型标记*压力调节手柄位置设计号
S:
低噪声型
B:
先导控制溢流阀
G:
底板安装型
03V:
仅高卸荷压力型才标记
(从压力检测口方向看)
L:左(标准) R:右
40
0640
10——40

*高卸荷压力型是为缩短卸荷到加载的过渡时间而选用。

sbg_1.jpg    sbg_2.jpg

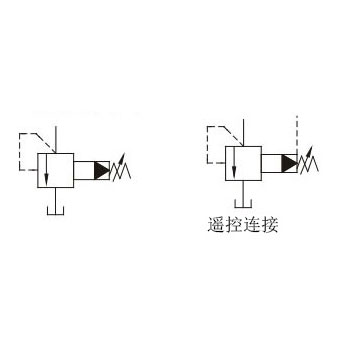

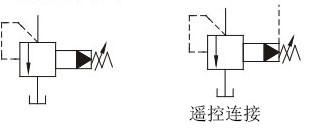

JIS液压图形符号

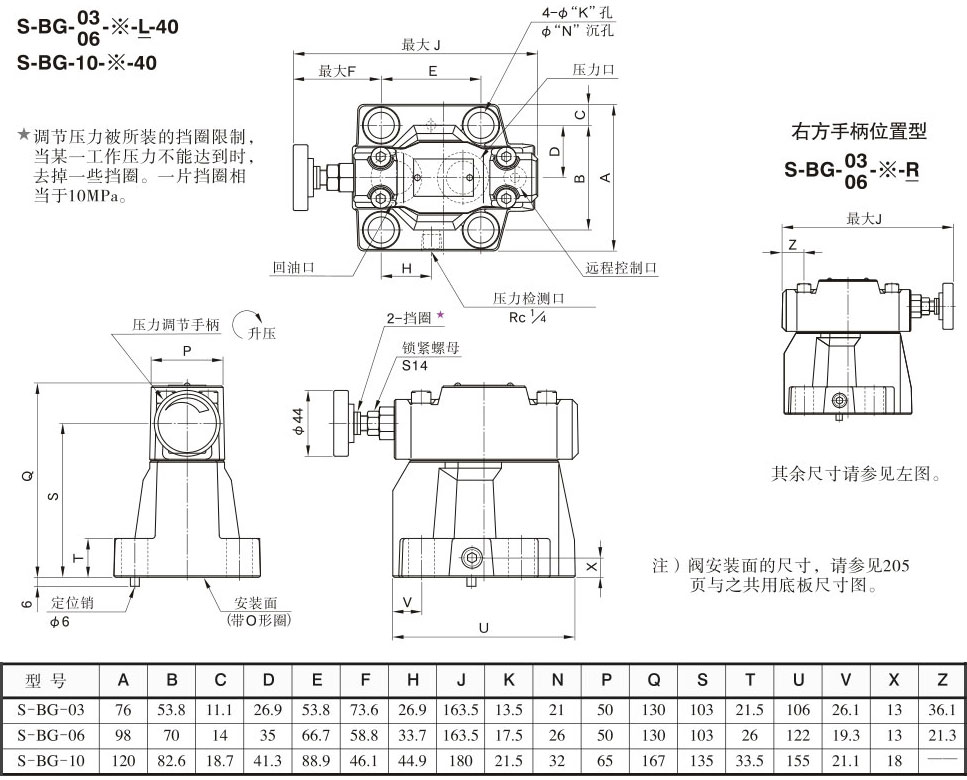

外形尺寸



附件

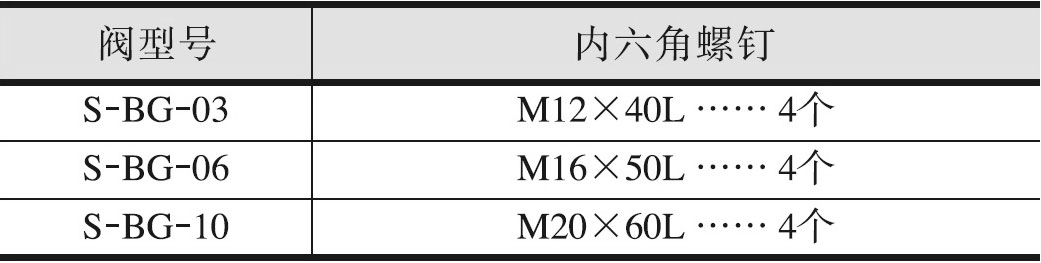

安装螺钉


使用注意事项

用于远程控制远程控制溢流阀,(参见:远程控制溢流阀)。如果管内部容积太大,可能出现振动,应尽可能减小配管的直径和长度。

进行压力调节时,先拧松锁紧螺母,增压时顺时针方向,降压时逆时针方向,慢慢转动手柄。调压后,必须拧锁紧螺母。

回油箱内的配管不得与其它的阀回油管连接,而应直接回油箱。

当小流量时,设定压力将不稳定。流量应大于下表的最小流量。

03、06规格阀最小流量为5L/min,10规格阀最小流量为8L/min

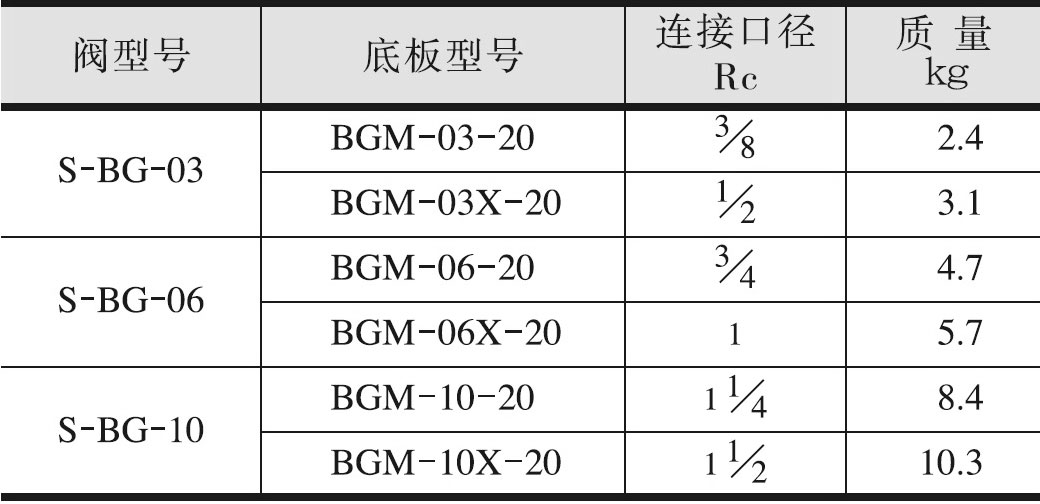

底板


使用底板时,请按上表底板型号订购。不用底板时,安装面须经6-S精度机械精加工。

底板与先导控制溢流阀共用。参见:先导控制型溢流阀


流量-压力特性

油液:粘度35mm 2 /s,比重0.850

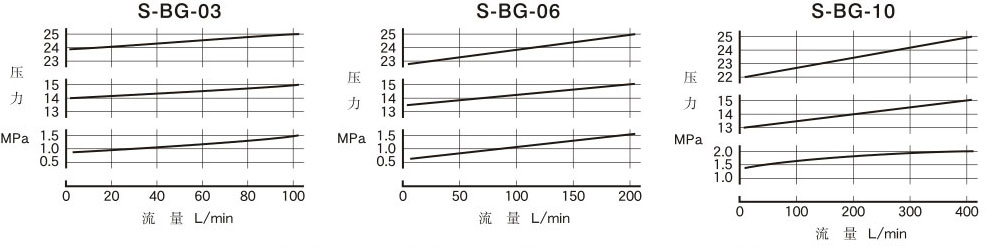

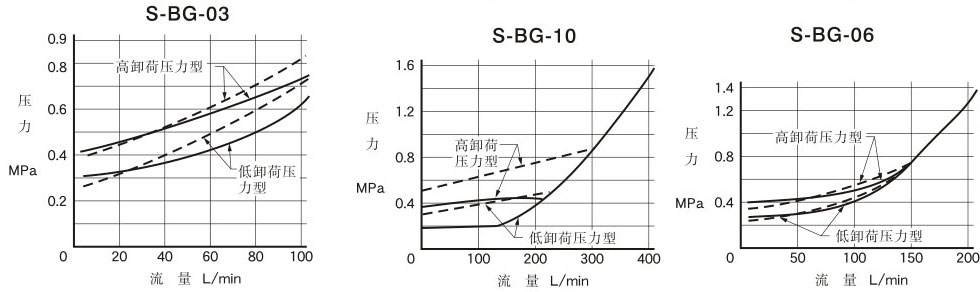

流量-卸荷压力特性和最低调节压力特性

油液:粘度35mm 2 /s,比重0.850 ,——卸荷压力,---最低调节压力


注:卸荷压力就是远程控制口开放时的溢流阀压力

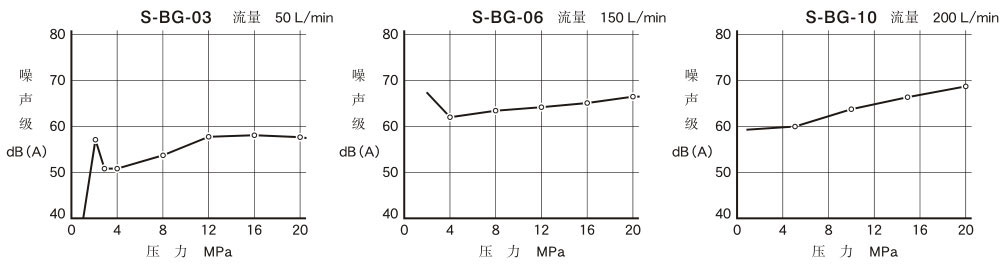

噪声特性

测试条件,回油管背压:0.1MPa 粘度:35mm2/s 测量位置:距阀正面1m


使用注意事项

如果管的内部容积太大,可能出现振动,应尽可能减小配管的直径和长度。

进行压力调节时,先拧松锁紧螺母,增压时顺时针方向,降压时逆时针方向,慢慢转动手柄。调压后,必须拧紧螺母。

回油箱内的配管不得与其它的阀回油管连接,而应直接接油箱。

当小流量时,设定压力将不稳定。流量应大于下面的最小流量。

03/06规格最小流量 5L/min,10规格最小流量 8L/min
